Comment imager et positionner avec une précision submicrométrique un orifice de fibre optique de 0,025 mm ?

En bref : un orifice de 0,025 mm de diamètre peut être imagé avec des bords nets et localisé de façon répétable en dessous de 1 µm en combinant trois éléments : une caméra industrielle de 65 Mpx à obturateur global (pixel de 3,2 µm), une optique à distance infinie avec correction de champ compatible avec des objectifs apochromatiques, et un rétroéclairage plan parallèle dont le semi-angle est inférieur à 0,1°. Cette note d'application explique pourquoi les schémas d'éclairage classiques échouent à cette échelle, comment dimensionner la résolution nécessaire et quelle configuration a été retenue dans le projet réel.

Paramètres clés du projet

Contexte : pourquoi 25 µm constitue un cas limite

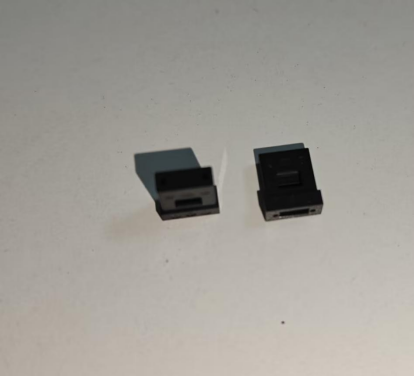

L'utilisateur final est un fabricant de produits à fibres optiques ; le besoin a été exprimé par le fabricant de l'équipement d'assemblage automatique, qui doit insérer une fibre de 20 µm dans un orifice de 25 µm. Le jeu mécanique entre les deux n'est que de 2,5 µm par côté : la vision industrielle ne peut se permettre aucune dérive dans l'estimation du centre de l'orifice. L'exigence complète de positionnement est de ≤ 1 µm pendant toute l'opération d'insertion.

Pourquoi les schémas conventionnels échouent

Trois raisons techniques expliquent pourquoi les essais préalables de l'intégrateur n'atteignaient pas la répétabilité visée :

1. Résolution d'échantillonnage insuffisante. Avec des caméras à grands pixels et faible résolution, le bord d'un orifice de 25 µm n'est représenté que par quelques pixels et apparaît flou ; l'extraction de bord sous-pixel perd sa signification statistique et la répétabilité se dégrade très au-delà de 1 µm.
2. Éclairage à composante diffuse. Les sources annulaires ou de surface classiques engendrent une réflexion diffuse et un effet de bord (halo) sur un plastique translucide : le bord mesuré se déplace selon la luminosité et la position, et le centre calculé oscille d'un cycle à l'autre.

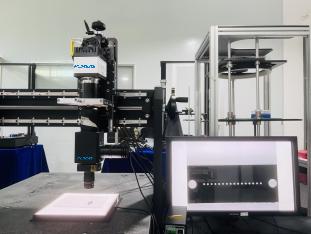

3. Espace d'installation réduit. La station d'assemblage impose une distance de travail courte tout en exigeant un éclairage uniforme et un contraste élevé, ce qui écarte les compositions optiques volumineuses.

Configuration du système

Le calcul qui fixe la conception

La seule grandeur qui décide si le capteur « voit » l'orifice est la résolution par pixel projetée sur l'objet :

Résolution par pixel = champ ÷ pixels horizontaux = 7000 µm ÷ 9344 px ≈ 0,75 µm/px (estimation calculée à partir du champ documenté).

Avec 0,75 µm par pixel, le diamètre de 25 µm est échantillonné sur plus de 33 pixels et le jeu de 2,5 µm par côté sur plus de 3 pixels : suffisant pour l'extraction de bord sous-pixel. L'obturateur global élimine quant à lui la distorsion « jelly » provoquée par les vibrations du mécanisme d'insertion, si bien chaque image utilisée pour le calcul du centre n'est pas déformée. Le rétroéclairage parallèle à semi-angle < 0,1° est la pièce qui boucle le système : en éclairant pratiquement en collimation, la transition de gris du bord de l'orifice est étroite et stable, et le centroïde du bord cesse de dépendre de la luminosité ou de la position de la pièce.

Résultat du projet

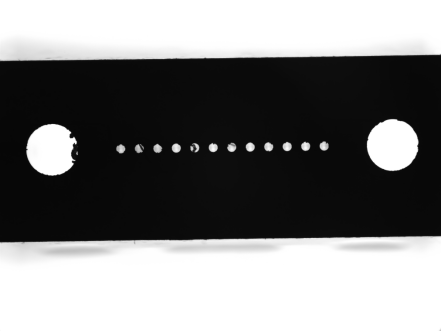

Selon le dossier du projet, le système a permis d'imager de façon stable l'orifice de 0,025 mm avec des bords nets et un contraste élevé, et de guider le mécanisme d'insertion dans l'exigence de positionnement ≤ 1 µm, supprimant le goulot d'étranglement de taux de rebut qu'entraînaient les schémas conventionnels.

Chaîne de décision pour votre propre application

1. Caractéristique la plus petite à mesurer → dimensionnez le champ et exigez au moins 3–5 pixels sur le détail critique (règle d'échantillonnage usuelle).
2. Résolution par pixel visée → pixel du capteur ÷ grandissement du système ; si ce n'est pas suffisant, augmentez la résolution ou le grandissement, ne roignez pas le champ.

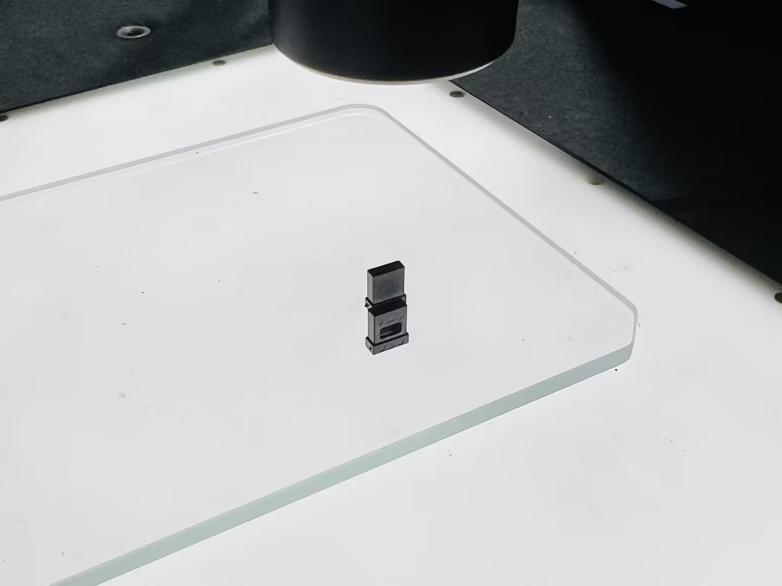

3. Type de bord → pièces translucides ou bords critiques : rétroéclairage parallèle (semi-angle < 0,1°) ; surfaces opaques avec relief : lumière coaxiale ou à champ clair.
4. Mouvement ou vibration pendant la prise de vue → obturateur global obligatoire.

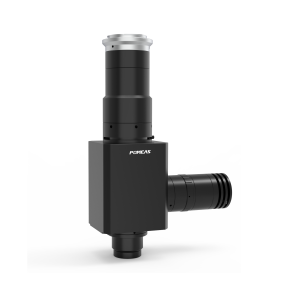

5. Espace disponible → vérifiez la monture et la distance de travail avant de figer l'optique (ici : M58 avec objectifs jusqu'à 2").

Questions fréquentes

Les questions les plus fréquentes sur cette application sont traitées ci-dessous ; pour une évaluation de votre pièce, contactez notre équipe technique.
