Capteur confocal chromatique de déplacement 80 nm, distance de référence 3.92 mm

Présentation du produit

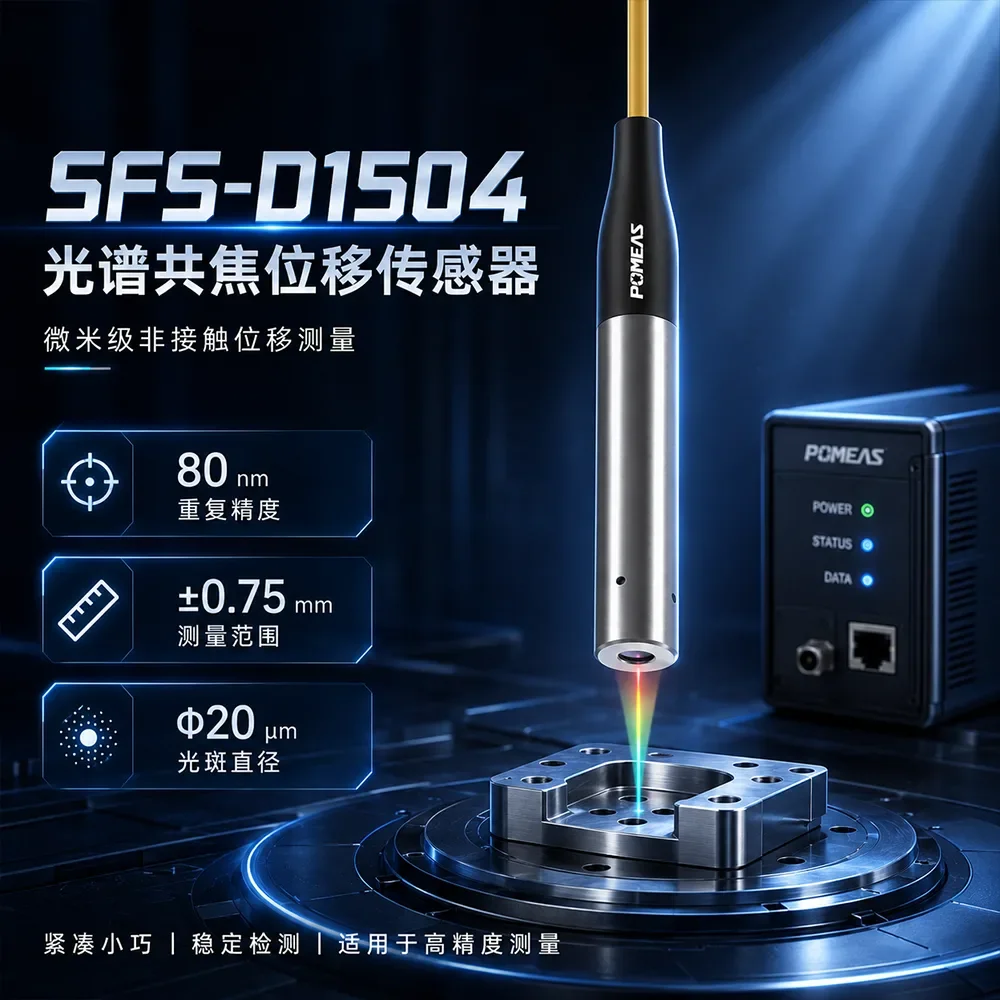

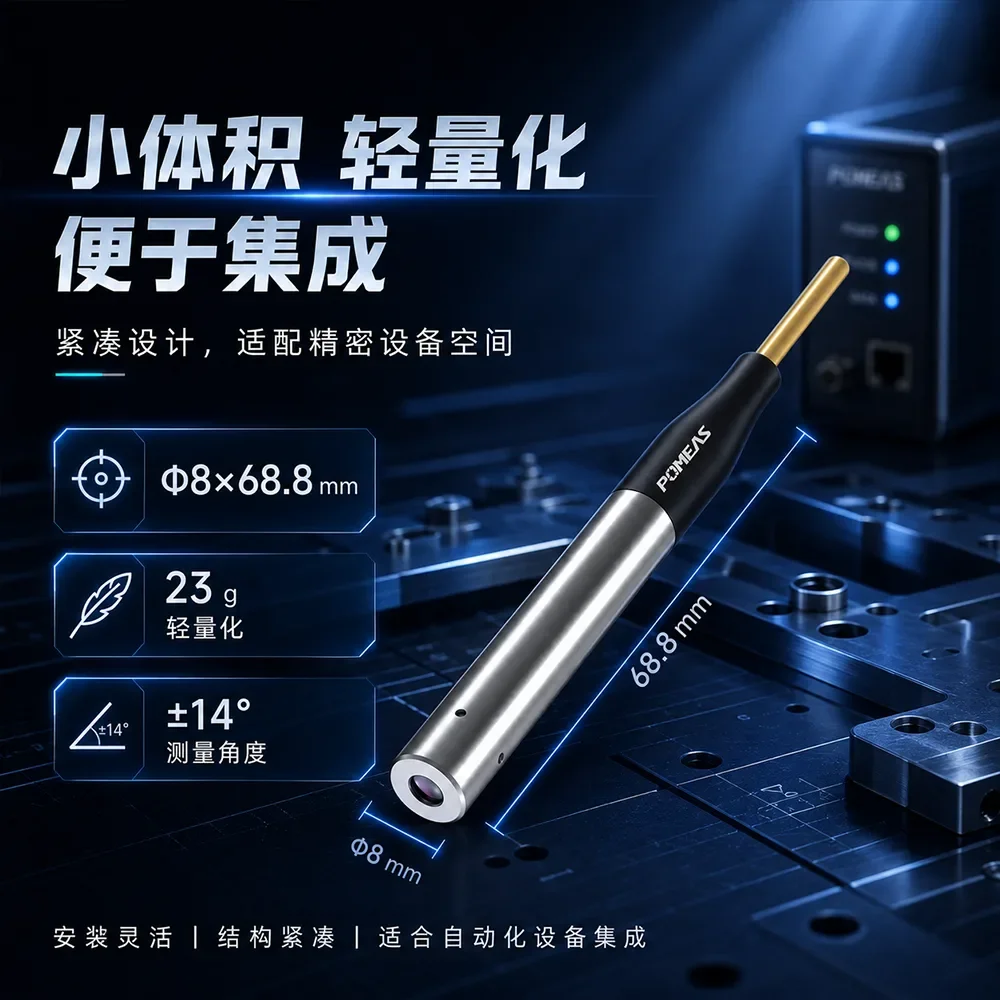

Le POMEAS SFS-D1504 est un capteur confocal chromatique de déplacement de haute précision avec une distance de référence de 3.92 mm, une plage de mesure de ±0.75 mm et une répétabilité de 80 nm. L'erreur de linéarité est de ＜±0.3 μm et l'angle de mesure atteint ±14°. Son boîtier mesure Φ8×68.8 mm pour un poids de 23 g, ce qui facilite l'intégration sur les postes compacts. Le principe confocal chromatique permet une mesure sans contact des matériaux opaques et transparents, avec une épaisseur minimale mesurable de 10% F.S..

Caractéristiques principales

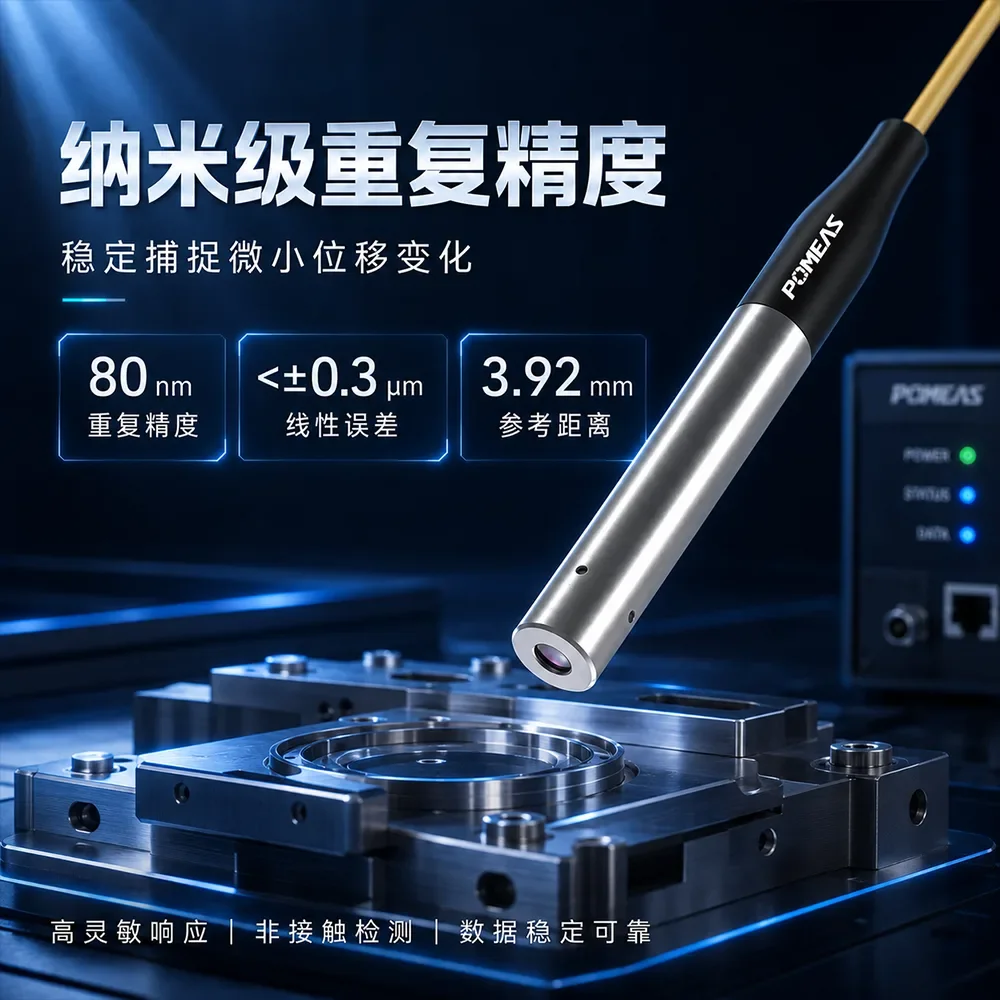

• Répétabilité de 80 nm et erreur de linéarité ＜±0.3 μm
• Plage de mesure ±0.75 mm (course totale 1.5 mm)
• Angle de mesure ±14°
• Diamètre du spot Φ20 μm
• Mesure optique sans contact : n'endommage pas la surface de la pièce

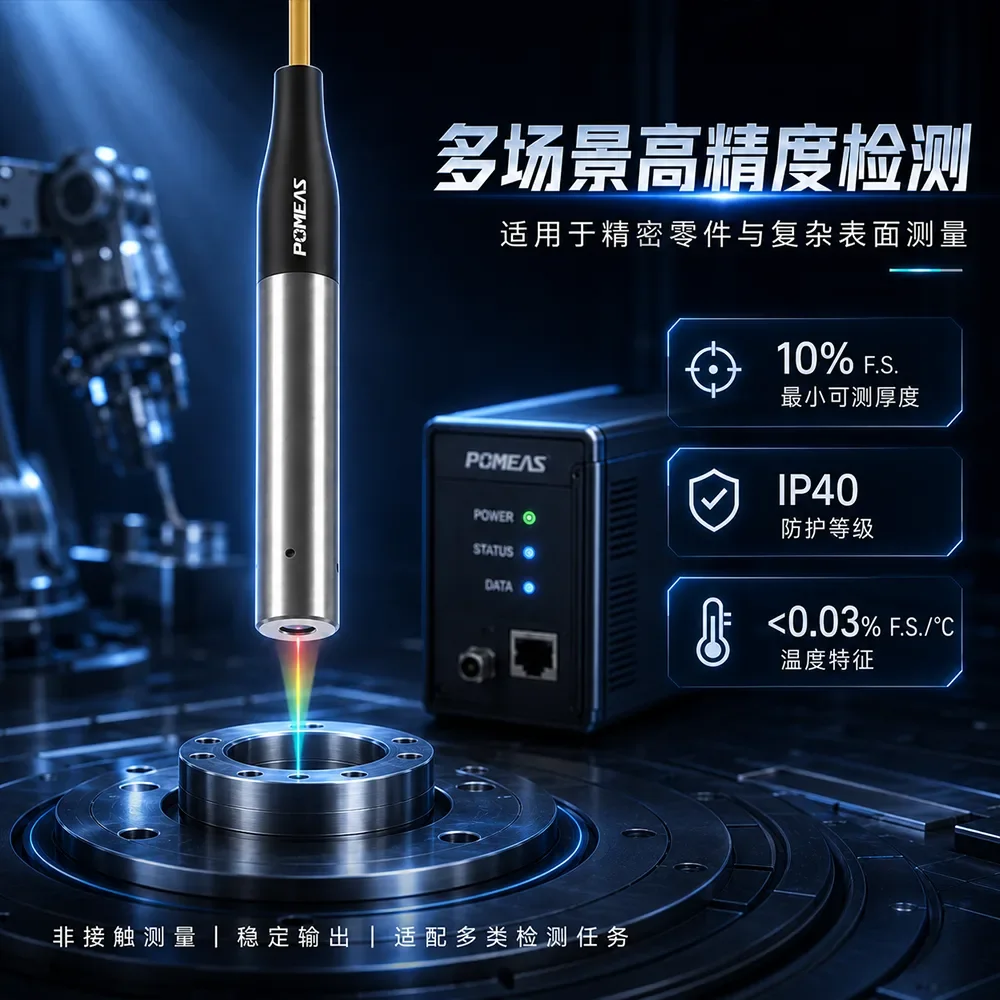

• Épaisseur minimale mesurable 10% F.S., adaptée aux matériaux transparents
• Caractéristique thermique ＜0.03% F.S./°C, indice de protection IP40

Spécifications techniques

Applications typiques

Le SFS-D1504 est utilisé pour la mesure sans contact du déplacement, de la hauteur, du profil et de l'épaisseur, le contrôle dimensionnel de précision et l'inspection de pièces à surfaces opaques et transparentes. Il couvre une plage de ±0.75 mm avec une distance de référence de 3.92 mm.

Questions fréquentes

Quelle est la précision du SFS-D1504 ?

Répétabilité 80 nm, erreur de linéarité ＜±0.3 μm et caractéristique thermique ＜0.03% F.S./°C.

Quelle est sa plage de mesure et sa distance de référence ?

Distance de référence 3.92 mm, plage de mesure ±0.75 mm (course totale 1.5 mm).

Peut-il mesurer des matériaux transparents ?

Oui. Le principe confocal chromatique fait la mise au point séparément sur les surfaces supérieure et inférieure ; l'épaisseur minimale mesurable est de 10% F.S..
