¿Cómo medir las dimensiones de un rodamiento de turbina sin contacto y con repetibilidad?

En breve: las dimensiones de un rodamiento de turbina se obtienen de una sola captura óptica: la pieza se coloca sobre la plataforma y el sistema mide diámetros, anchura y tolerancias de forma sobre el contorno proyectado. La clave no es solo la resolución: hace falta una transición de borde estable —que se logra con iluminación paralela de fondo que convierte la pieza en una silueta— y un campo que cubra desde Ø6 mm hasta Ø65 mm dentro del mismo equipo, sin cambiar de montaje entre referencias.

Parámetros clave del proyecto

Contexto: por qué un rodamiento es una pieza difícil de medir

Un rodamiento de turbina combina dos exigencias que se contradicen entre sí. Por un lado, las tolerancias dimensionales y de forma están en el orden de la micra o submicra, de modo que cualquier error del entorno, de la fuerza de contacto o del utillaje se refleja directamente en el resultado. Por otro, el propio material castiga la medición por contacto: la cara de acero se raya con facilidad, la cerámica se astilla y la aleación blanda se deforma. A esto se suma una geometría compleja —arcos, ranuras de aceite, agujeros profundos y oclusiones en varias capas— que dificulta medir el contorno y, sobre todo, las dimensiones ocultas.

Por qué fallan los métodos convencionales

Cuatro razones explican por qué la medición manual o por contacto no alcanza el objetivo de repetibilidad:

1. El contacto daña la pieza. Sobre una cara de acero pulida, una cerámica o una aleación blanda, la sonda de contacto deja marcas o deforma la superficie: la medición destruye aquello que debía verificar.

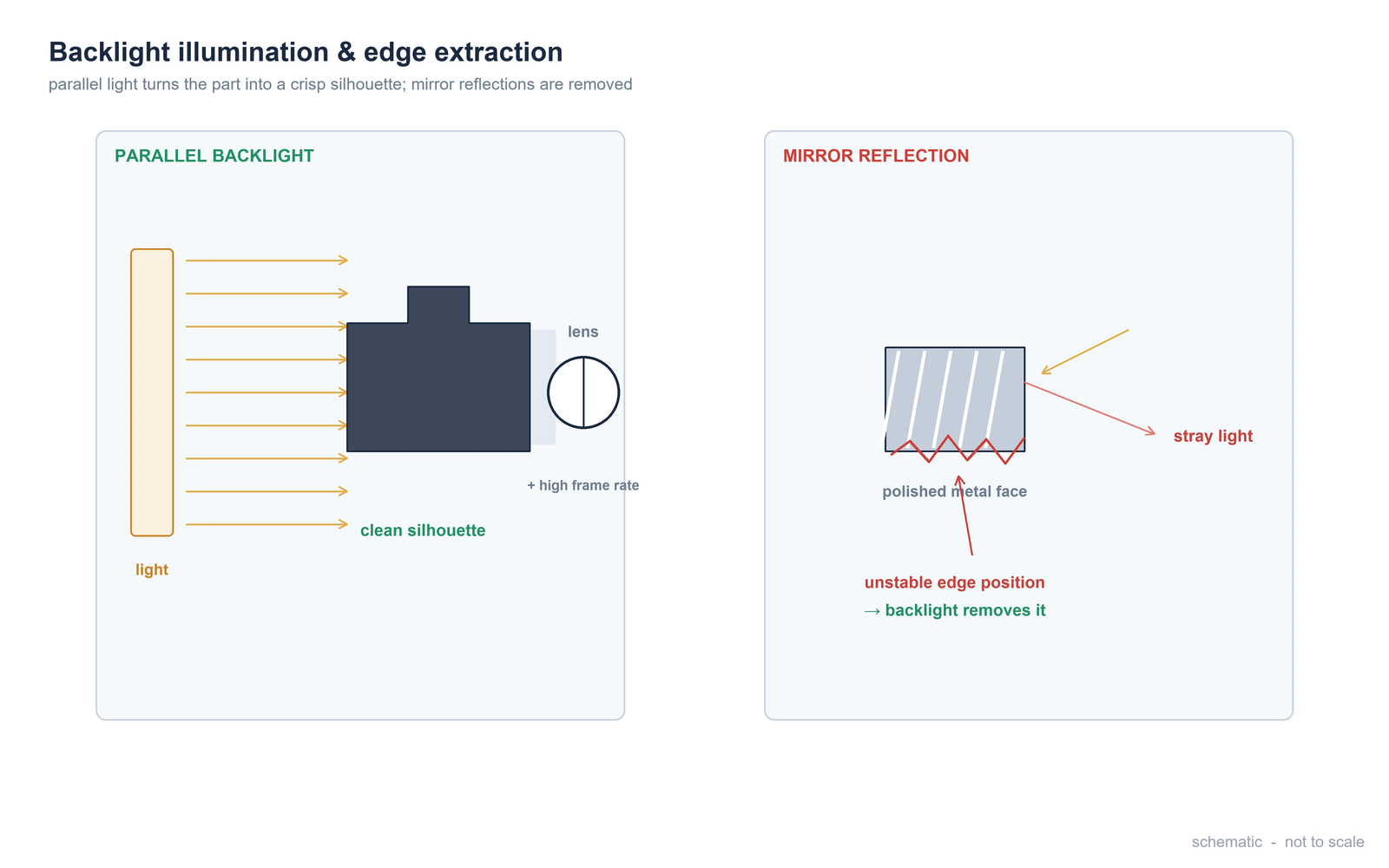

2. El reflejo engaña al óptico. Una cara metálica pulida refleja la luz de forma especular; con iluminación mal elegida, el algoritmo confunde un reflejo con el contorno real y el borde detectado se desplaza.
3. La forma es más difícil que el tamaño. Medir un diámetro es sencillo; controlar redondez, excentricidad y coaxialidad sobre arcos y agujeros profundos exige una referencia y una captura coherentes, no lecturas puntuales.
4. El muestreo no basta. Con varias magnitudes por pieza, cada cambio de montaje añade tiempo y error; la inspección por muestreo y el registro manual no cumplen los requisitos de trazabilidad del sistema de calidad.

Configuración del sistema

El razonamiento que fija el diseño

La incertidumbre, una vez fijado el aumento, depende de la calidad del borde y de la referencia de medida. Dos relaciones generales explican por qué esta configuración resuelve el problema:

Incertidumbre dimensional ≈ incertidumbre de localización del borde  —  relación geométrica general, no un dato del proyecto.

De ahí se derivan tres consecuencias prácticas. Primera: si el borde medido es una silueta de contraste uniforme —lograda con luz paralela de fondo—, su posición deja de depender del acabado superficial y el término de localización se reduce. Segunda: cuanto mayor es el aumento, más píxeles cubren la misma distancia física, y la misma tolerancia en micras se vuelve estadísticamente resoluble. Tercera: al medir varias magnitudes sobre una única captura y una referencia común, los errores de montaje no se acumulan entre operaciones. El rango de campos de Ø6 mm a Ø120 mm cubre la familia completa de rodamientos dentro del mismo equipo, sin reconfigurar la estación entre referencias.

Resultado del proyecto

El rodamiento se coloca sobre la plataforma del equipo; se ejecuta el programa de medición y, con una sola captura, la medición queda completa y el resultado dimensional se muestra directamente en pantalla. Según el registro del proyecto, la misma pieza puede verificarse rápidamente sin más operación que sustituir el producto sobre la plataforma. El sistema mantiene una repetibilidad alta y un comportamiento estable en el tiempo, con datos en tiempo real y trazables, lo que cubre los requisitos de control de calidad y trazabilidad.

Cadena de decisión para su propia aplicación

1. Tamaño de la pieza → fija el campo necesario: compruebe qué fracción del campo ocupa el rodamiento antes de decidir la óptica; un campo demasiado justo recorta la zona de medida.
2. Magnitudes a controlar → distinga tamaño (D, d, W) y forma (redondez, excentricidad, coaxialidad): la forma exige referencia y captura coherentes, no lecturas puntuales.
3. Acabado superficial → cara pulida o cerámica: iluminación paralela de fondo para obtener silueta; superficies con relieve: luz de campo claro.
4. ¿Contacto o sin contacto? → si la pieza se raya o se deforma, evite la sonda de contacto y exija medición óptica sobre el contorno.
5. Trazabilidad → si el sistema de calidad exige registros, integre la medición en el equipo en lugar de anotar los valores a mano.

Preguntas frecuentes

¿Se puede medir un rodamiento de turbina sin dañarlo?

Sí. La medición se realiza sin contacto sobre el contorno proyectado de la pieza: no hay sonda que raye una cara de acero pulida, astille la cerámica o deforme una aleación blanda.

¿Cómo se evita que el reflejo del metal falsee la medición?

Con iluminación paralela de fondo, que convierte la pieza en una silueta de contraste uniforme. Así el borde medido depende de la geometría y no del acabado superficial, y la medición deja de estar a merced de los reflejos especulares.

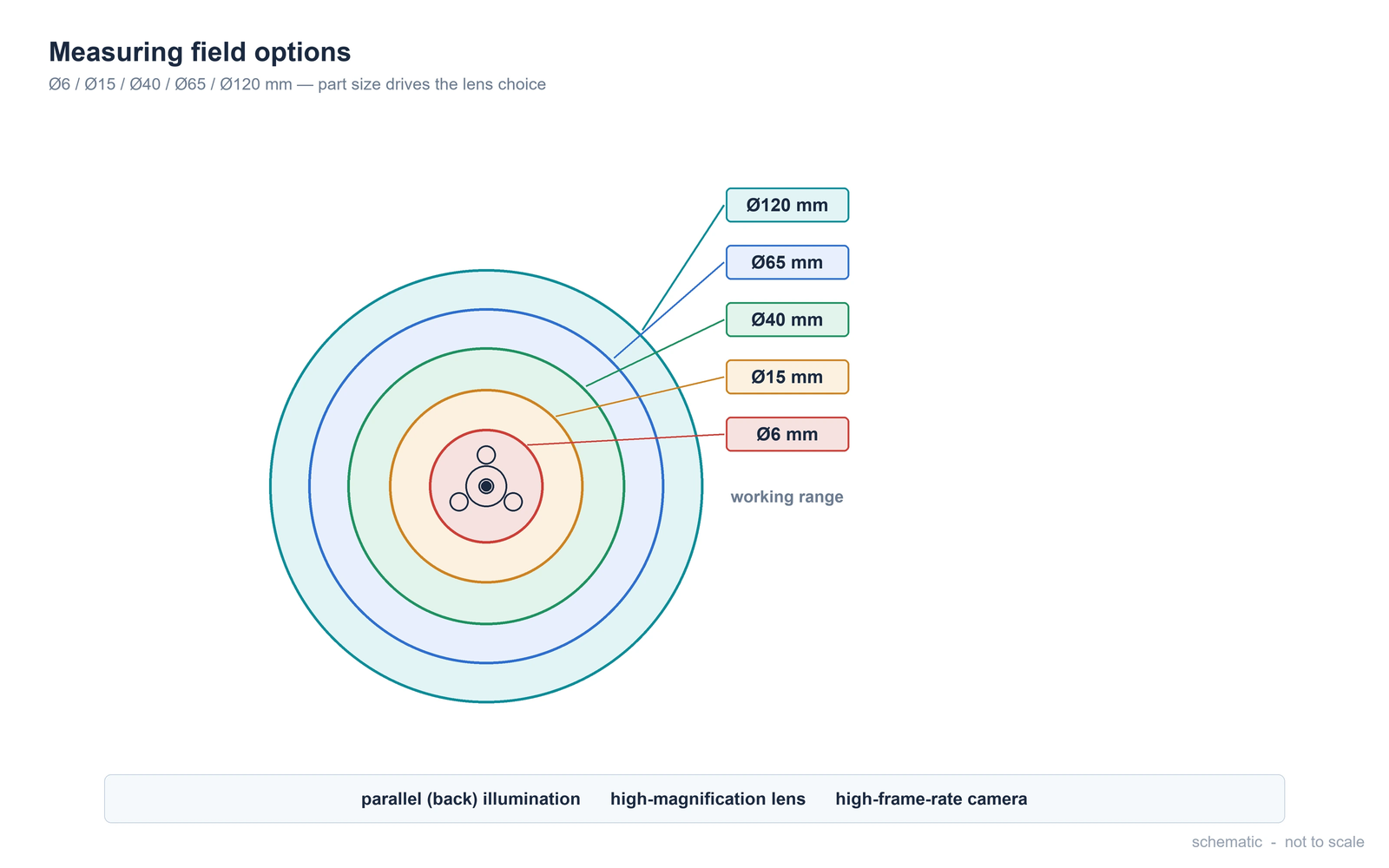

¿Qué campos de visión cubre el equipo?

El sistema cubre campos de Ø6, 15, 40, 65 y 120 mm. Esto permite medir desde rodamientos pequeños hasta piezas grandes dentro del mismo equipo. Para evaluar su pieza concreta, contacte con nuestro equipo técnico.
