Lente telecéntrico 0,206X para medición de piezas grandes

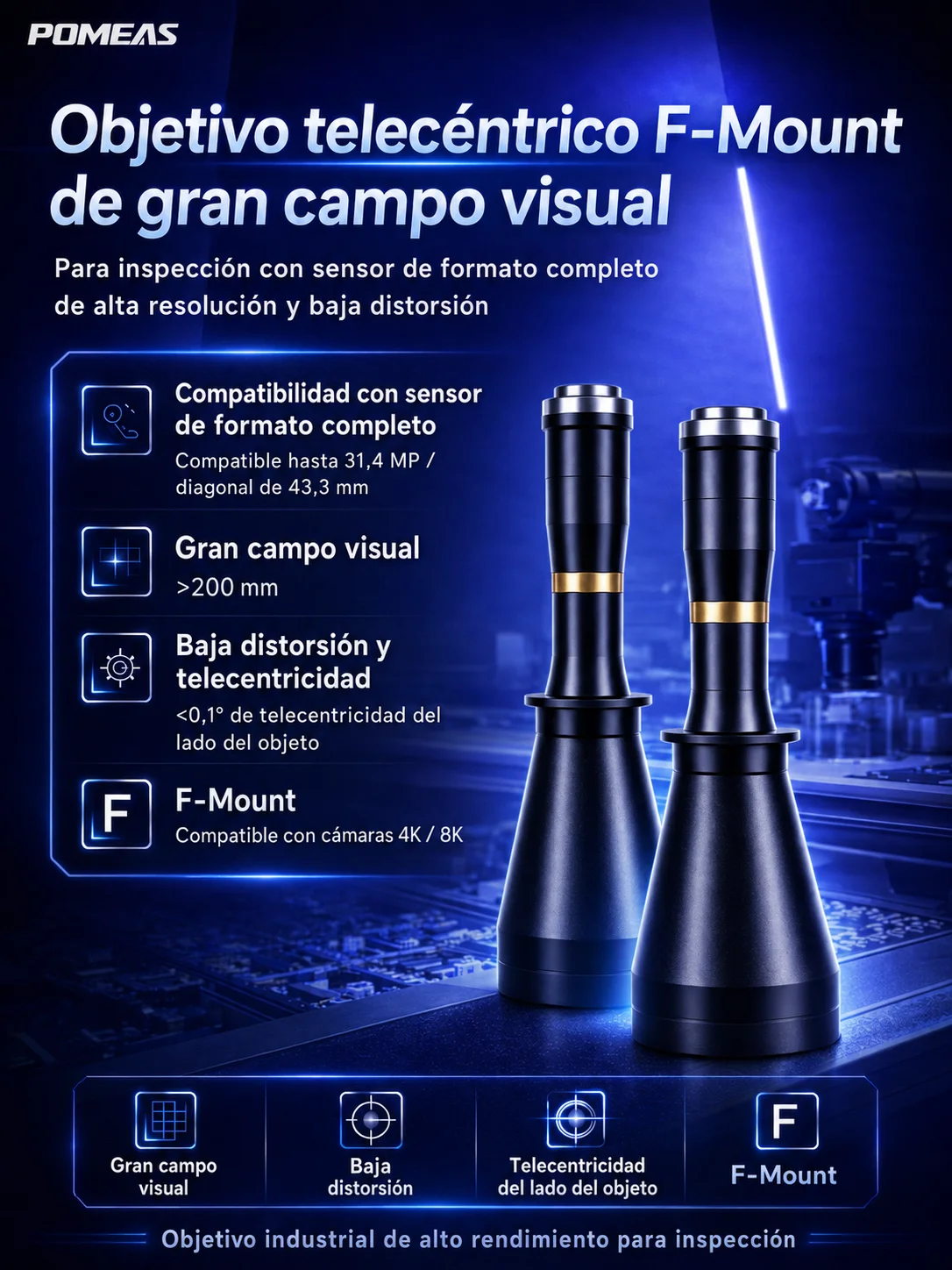

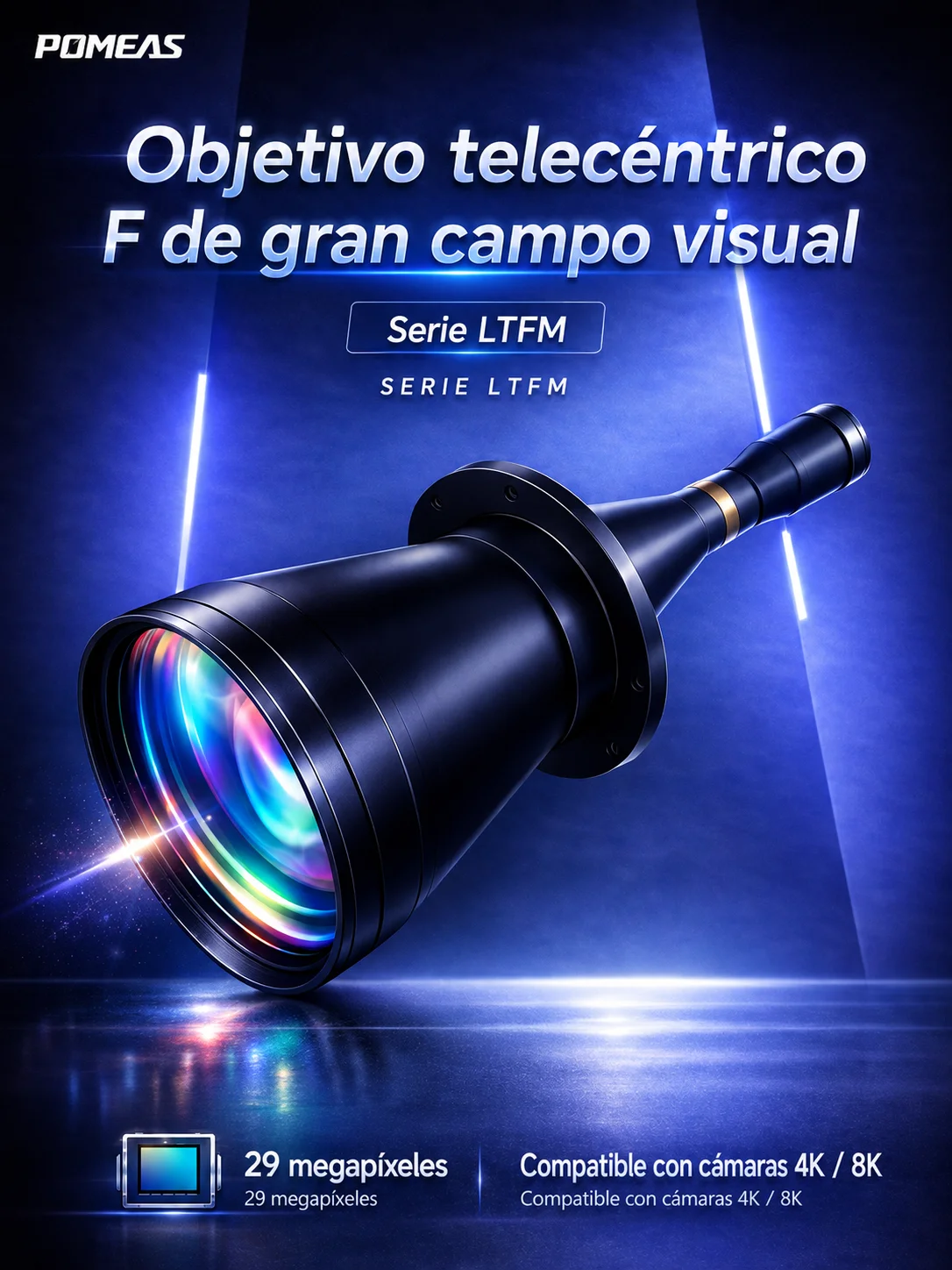

El POMEAS PMS-LTFM0206-468 es un lente telecéntrico industrial de aumento fijo 0,206X diseñado para medición dimensional, inspección de piezas de gran formato y sistemas de visión artificial.
Su diseño combina un amplio campo de visión con una geometría de imagen estable, ayudando a reducir los errores de perspectiva durante la medición de bordes, contornos, diámetros y posiciones.
Con una distancia de trabajo nominal de 468 mm, el lente deja un amplio espacio entre la óptica y la pieza para integrar iluminación, transportadores, plataformas de posicionamiento y otros mecanismos industriales.
La compatibilidad con sensores de hasta 35 mm Film y la montura F-Mount permiten integrarlo en sistemas de visión de gran formato. Su distorsión TV de referencia de solo 0,01% resulta especialmente útil para aplicaciones donde la precisión geométrica es prioritaria.
Características principales
Aumento fijo de 0,206X
El aumento 0,206X permite obtener un campo de visión amplio, adecuado para piezas relativamente grandes y aplicaciones de medición industrial.
Gran campo de visión
Los valores de referencia disponibles son aproximadamente:
El campo final depende del sensor, la cámara y la configuración óptica utilizada.
Distancia de trabajo de 468 mm
La larga distancia de trabajo facilita la instalación cuando se utilizan piezas grandes, iluminación compleja o mecanismos de transporte.
Sensor de hasta 35 mm
Compatible con sensores de gran formato de hasta 35 mm Film.
Montura F-Mount
La interfaz F-Mount facilita la integración con cámaras industriales compatibles de gran formato.
Distorsión TV de 0,01%
La ultra baja distorsión ayuda a conservar mejor la geometría de líneas, bordes y contornos.
Profundidad de campo de 12,24 mm
Proporciona cierto margen frente a pequeñas variaciones de altura de la pieza.
Apertura F6.5
La configuración óptica de referencia utiliza F6.5.
MTF central superior al 60%
El valor MTF central @50 lp/mm >60% proporciona una referencia cuantitativa sobre la capacidad del sistema óptico para conservar contraste.
Resolución de referencia de 21,16 μm
La resolución indicada es una referencia óptica. La capacidad real de detectar un defecto depende también de la cámara, el tamaño de píxel, la iluminación y el contraste.
Telecentricidad inferior a 0,02°
La baja desviación telecéntrica ayuda a reducir variaciones aparentes de tamaño provocadas por pequeños cambios de profundidad.
Aspectos técnicos destacados
Gran campo para medición de piezas grandes
La combinación de 0,206X + sensor de hasta 35 mm permite cubrir superficies relativamente amplias en una sola captura.
Esto puede ayudar a reducir:
movimientos de la cámara;
desplazamientos de la pieza;
múltiples capturas;
necesidad de unir varias imágenes;
complejidad mecánica del sistema.
Hasta 189 mm con configuración lineal 8K
En la configuración de referencia para una cámara lineal 8K, el campo indicado alcanza aproximadamente 189,0 mm.
Esto resulta especialmente útil para inspección de objetos anchos durante procesos continuos.
Hasta 174,8 × 116,5 mm con 35 mm Film
Con la configuración de referencia para 35 mm Film, el área del objeto alcanza aproximadamente 174,8 × 116,5 mm.
Reducción del error de perspectiva
Una óptica convencional puede mostrar cambios aparentes de tamaño cuando la pieza se desplaza ligeramente en profundidad.
El diseño telecéntrico ayuda a reducir este efecto dentro de sus condiciones de funcionamiento.
Ultra baja distorsión para medición
La distorsión TV de 0,01% resulta especialmente útil para:
Larga distancia de trabajo
Los 468 mm de WD permiten reservar espacio para:
Para completar la configuración óptica y de iluminación, consulte nuestros objetivos y accesorios de visión artificial.
Adecuado para cámaras de alta resolución

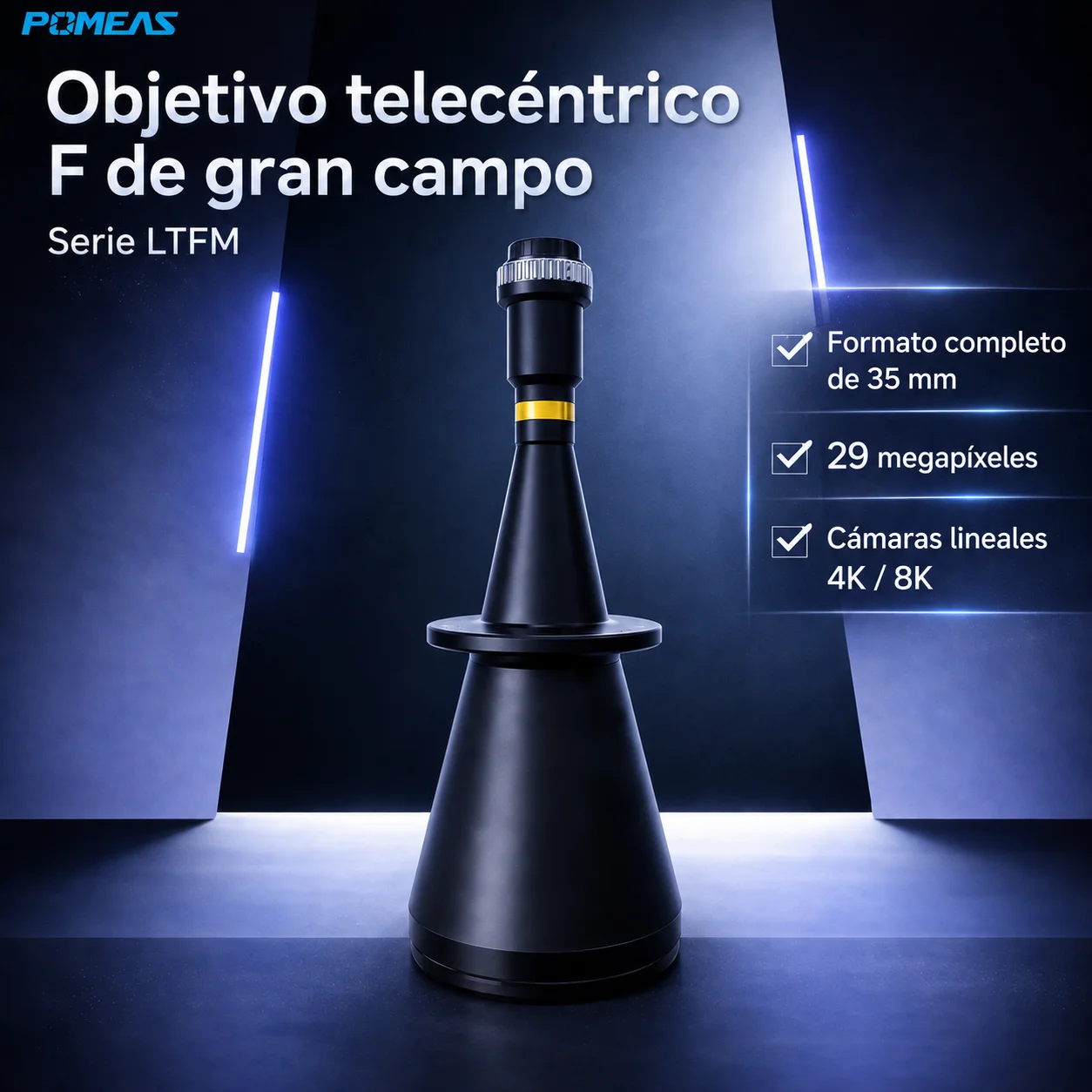

La serie LTFM está orientada a sensores de gran formato y aplicaciones lineales 2K, 4K y 8K, según la configuración del modelo.
Para ampliar la información sobre la selección de óptica, cámara e iluminación en visión industrial, consulte los fundamentos de visión artificial de EMVA.
Diseño para integración industrial
El lente tiene aproximadamente 692,2 mm de longitud y φ238 mm de diámetro, por lo que el espacio mecánico debe contemplarse desde la fase de diseño.

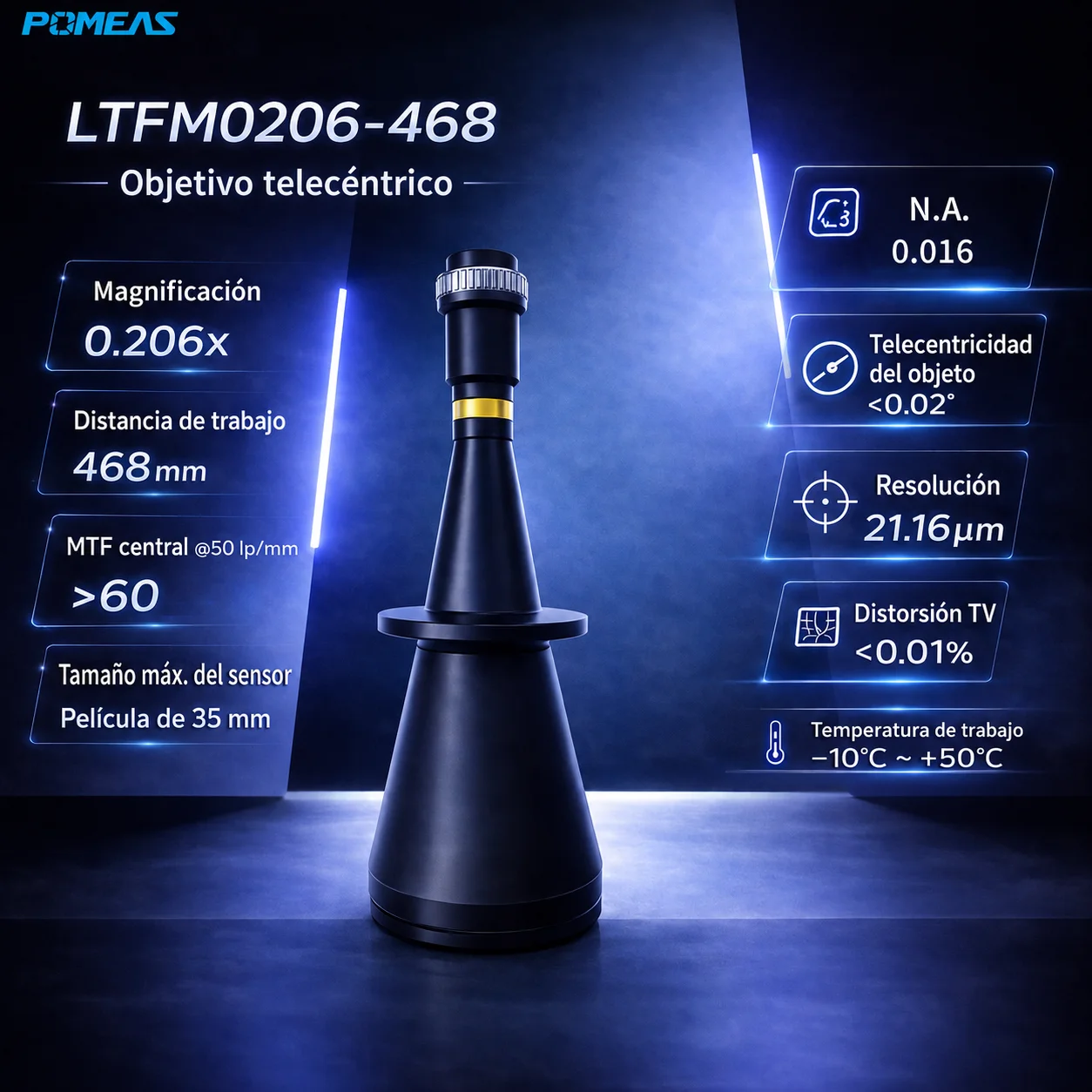

Especificaciones principales
Modelo: PMS-LTFM0206-468
Tipo: Lente telecéntrico industrial de gran campo
Aumento: 0,206×
Distancia de trabajo: 468 mm
Apertura: F6.5
Distorsión TV: 0,01%
Profundidad de campo: 12,24 mm
MTF central @50 lp/mm: >60%
Resolución de referencia: 21,16 μm
Sensor máximo compatible: 35 mm Film
Telecentricidad del lado del objeto: <0,02°
Apertura numérica: 0,016
Campo de referencia 2K: 99,5 mm
Campo de referencia 4K: 139,3 mm
Campo de referencia 8K: 189,0 mm
Área de referencia con 35 mm Film: 174,8 × 116,5 mm
Longitud: Aproximadamente 692,2 mm
Diámetro: Aproximadamente φ238 mm
Montura: F-Mount
Temperatura de trabajo: -10°C a +50°C
Marca: POMEAS
Aplicaciones: Medición dimensional, inspección de gran formato y visión artificial
Nota: El campo de visión, la resolución efectiva y la precisión final dependen también de la cámara, el tamaño de píxel, la iluminación, la calibración, el software y la estabilidad mecánica.

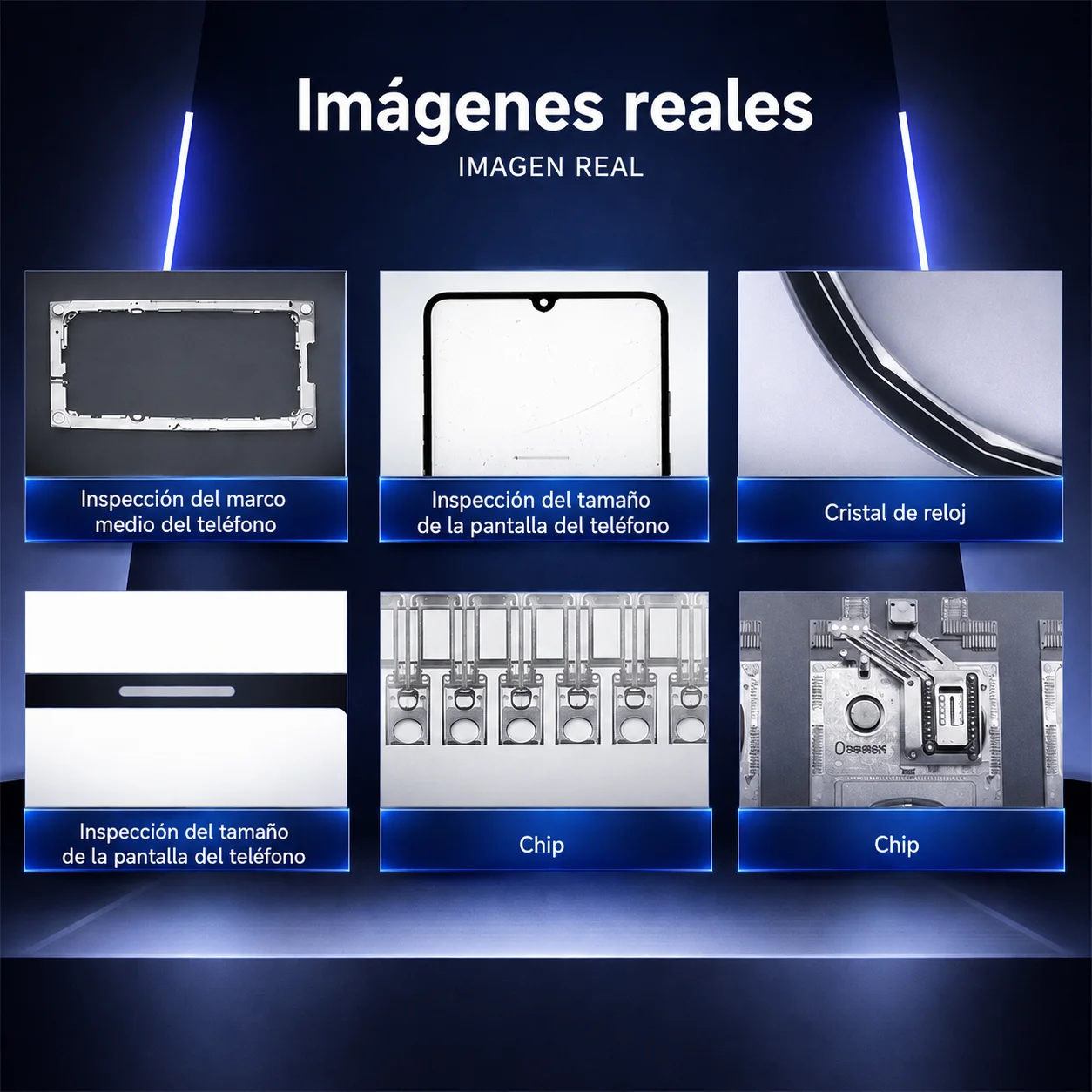

Aplicaciones típicas
Medición dimensional de piezas grandes
Adecuado para medir anchuras, longitudes, diámetros, distancias y otras características geométricas.
Inspección con cámaras lineales 8K
Puede utilizarse en sistemas lineales de alta resolución destinados a inspeccionar objetos anchos durante procesos continuos.
Inspección de PCB de gran formato
Adecuado para comprobar dimensiones generales, posiciones, contornos y alineación de características en placas PCB.
Inspección de vidrio plano
Puede utilizarse para medir dimensiones, bordes, posiciones y geometría de vidrio y materiales planos.
Inspección de pantallas y paneles
El amplio campo facilita la inspección dimensional de paneles y componentes planos.
Medición de piezas mecanizadas
Adecuado para analizar orificios, ranuras, contornos, diámetros y posiciones.
Inspección de piezas estampadas
Puede utilizarse para verificar perfiles, bordes, agujeros y posiciones en componentes metálicos.
Detección de bordes
La baja distorsión y la telecentricidad favorecen la extracción estable de bordes para algoritmos de medición.
Medición de diámetros
Puede formar parte de sistemas destinados a medir diámetros exteriores e interiores.
Control dimensional en línea
Adecuado para estaciones automáticas que verifican dimensiones durante la producción.
Posicionamiento por visión artificial
Puede utilizarse para localizar piezas, comprobar alineación y proporcionar información de posición a sistemas automatizados.
Metrología óptica de gran campo
La combinación de gran campo, baja distorsión y óptica telecéntrica resulta útil para mediciones geométricas repetitivas.
Control de calidad automatizado
Puede integrarse en sistemas que verifican dimensiones, forma, posición, alineación y geometría.
Preguntas frecuentes (FAQ)
¿Qué tipo de lente es el PMS-LTFM0206-468?
Es un lente telecéntrico industrial de gran campo con aumento fijo de 0,206X.
¿Es un lente zoom?
No. Utiliza un aumento fijo de 0,206X y no debe presentarse como un lente zoom continuo.
¿Cuál es la distancia de trabajo?
La distancia de trabajo nominal es de 468 mm.
¿Qué tamaño de sensor admite?
Admite sensores de hasta 35 mm Film.
¿Qué montura utiliza?
Utiliza F-Mount.
¿Cuál es el campo de visión?
Depende de la cámara utilizada. Los valores de referencia son:
2K: 99,5 mm
4K: 139,3 mm
8K: 189,0 mm
35 mm Film: 174,8 × 116,5 mm.
¿Es compatible con cámaras lineales 8K?
La tabla de la serie proporciona una referencia específica para configuraciones lineales 8K. La compatibilidad final debe confirmarse según el sensor, la montura y el tamaño de píxel.
¿Cuál es la distorsión?
La distorsión TV de referencia es de 0,01%.
¿Por qué es importante una distorsión tan baja?
Porque ayuda a reducir la deformación geométrica de líneas y contornos, algo especialmente útil para medición dimensional.
¿Cuál es la profundidad de campo?
La profundidad de campo de referencia es de 12,24 mm.
¿Puede medir piezas con diferentes alturas?
Puede tolerar determinadas variaciones dentro de la profundidad de campo y del rango telecéntrico. Para mediciones exigentes debe validarse la variación real de altura.
¿Cuál es la resolución?
La resolución óptica de referencia es de aproximadamente 21,16 μm.
¿Puede detectar directamente defectos de 21,16 μm?
No debe garantizarse. La capacidad real depende además de la cámara, el tamaño de píxel, la iluminación, el contraste y el algoritmo.
¿Qué significa MTF@50 lp/mm >60%?
Indica que el sistema óptico mantiene más del 60% de contraste en el centro a una frecuencia espacial de 50 pares de líneas por milímetro bajo las condiciones de referencia.
¿Cuál es la apertura numérica?
La ficha promocional indica una N.A. de 0,016.
¿Cuál es la telecentricidad?
La especificación indica una telecentricidad del lado del objeto inferior a 0,02°.
¿Es adecuado para medición dimensional?
Sí. El diseño telecéntrico, la gran cobertura y la distorsión TV de 0,01% lo hacen especialmente adecuado como parte de sistemas de medición dimensional.
¿Qué iluminación se recomienda?
Para perfiles y dimensiones exteriores suele ser recomendable una iluminación de fondo. Para superficies pueden utilizarse iluminación lineal, direccional u otras soluciones según el material.
¿Puede utilizarse para PCB?
Sí. Puede utilizarse para medir dimensiones, posiciones y contornos de PCB relativamente grandes.
¿Puede instalarse en una máquina automática?
Sí, siempre que exista espacio suficiente. El lente tiene aproximadamente 692,2 mm de longitud y φ238 mm de diámetro.
¿Cuál es la diferencia respecto al PMS-LTFM024-398?
El PMS-LTFM0206-468 utiliza un aumento menor de 0,206X, por lo que ofrece un campo más amplio. El PMS-LTFM024-398 utiliza 0,24X y proporciona una escala óptica ligeramente mayor sobre un campo más reducido.
¿Cuál es la diferencia respecto al PMS-LTFM017-416?
El PMS-LTFM0206-468 tiene un aumento mayor de 0,206X, por lo que ofrece un campo menor pero una escala óptica mayor que la configuración 0,17X.
¿Qué información debo proporcionar para seleccionar el lente?
Para confirmar una configuración adecuada, indique:
modelo de cámara;
cámara de área o lineal;
resolución;
tamaño del sensor;
tamaño de píxel;
campo de visión requerido;
dimensiones de la pieza;
distancia de trabajo disponible;
tamaño mínimo de la característica;
precisión requerida;
variación de altura;
velocidad de inspección;
iluminación prevista;
espacio disponible para instalación.
¿POMEAS puede ayudar con la selección?
Sí. POMEAS puede evaluar la cámara, el sensor, el campo de visión, las dimensiones de la pieza, la precisión requerida y las condiciones de instalación. Consulte nuestro servicio de selección y soporte técnico para confirmar una configuración óptica adecuada.
¿Necesita confirmar la configuración?
Envíenos el modelo de la cámara, el tamaño del sensor, el campo de visión requerido, las dimensiones de la pieza, la distancia disponible y la precisión necesaria.
Nuestro equipo le ayudará a comprobar si el PMS-LTFM0206-468 es adecuado para su aplicación.
