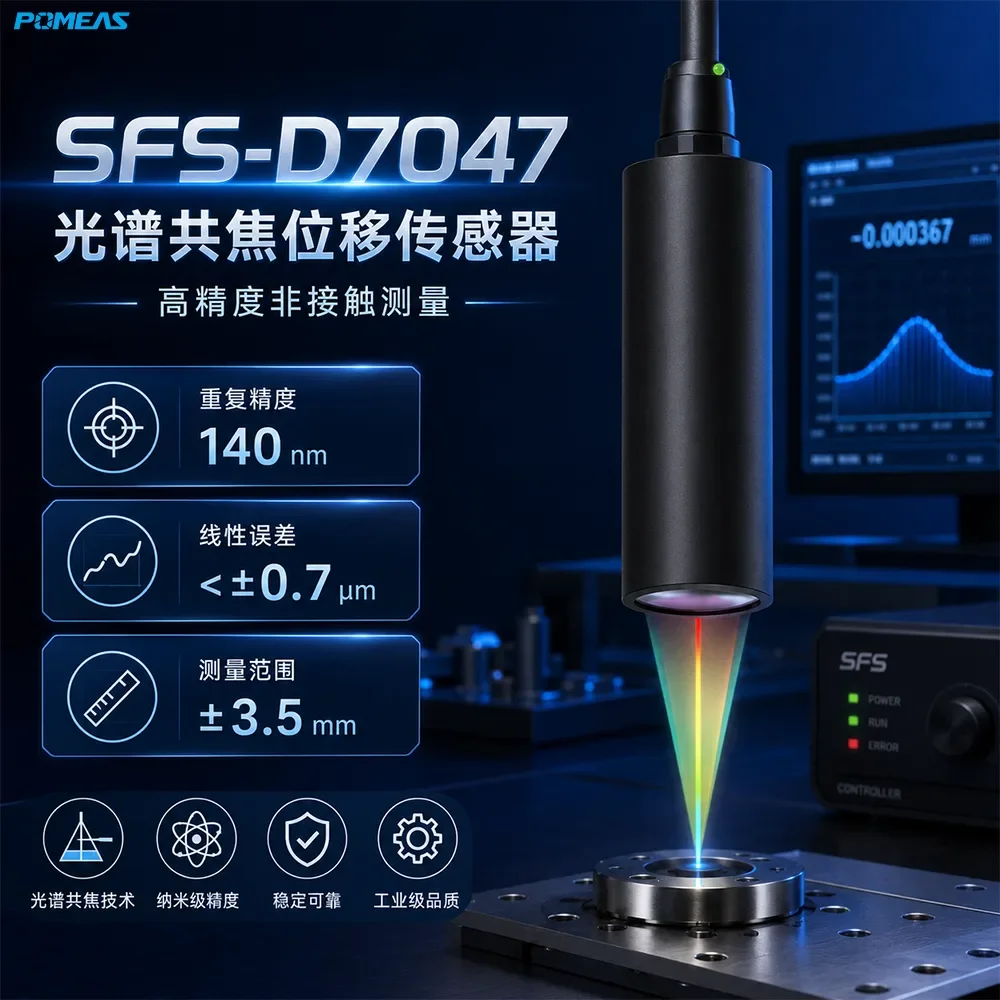

47mm参考距离140nm光谱共焦位移传感器
SFS-D7047 光谱共焦位移传感器，参考距离 47 mm，测量范围 ±3.5 mm，重复精度 140 nm，线性误差＜±0.7 μm，支持 ±21° 大测量角度，适用于远工作距离高精度非接触检测。
SKU:
产品介绍

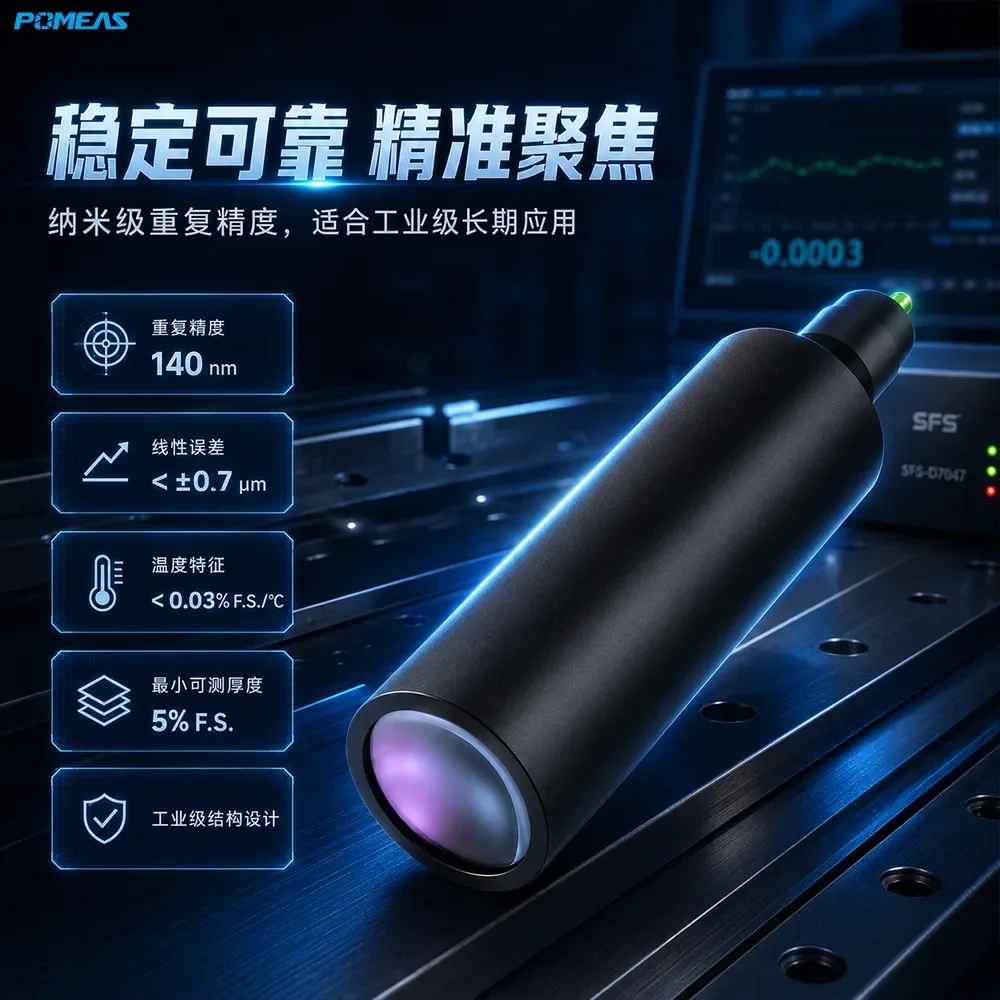

POMEAS SFS-D7047 是一款高精度光谱共焦位移传感器，参考距离 47 mm，测量范围 ±3.5 mm，重复精度 140 nm，线性误差＜±0.7 μm。±21° 的大测量角度在系列中表现突出，适应较大倾斜范围的被测表面；Φ52×207 mm 结构约 784 g，适合固定工位安装。
主要特点
- 140 nm 重复精度，线性误差＜±0.7 μm
- ±3.5 mm 测量范围，总行程 7 mm
- 47 mm 参考距离，装夹空间充足
- ±21° 大测量角度
- Φ16/32 μm 小光斑
- 最小可测厚度 5% F.S.，支持透明材料
- IP40 防护

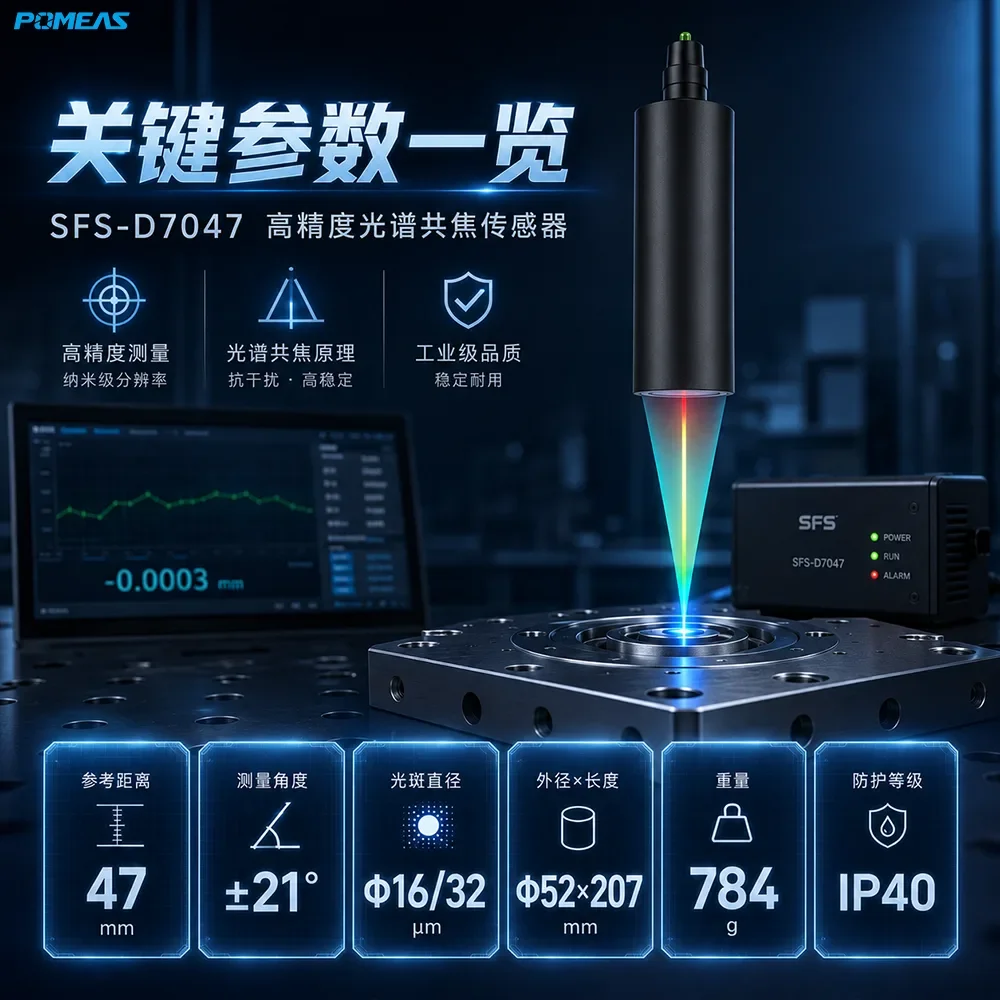

技术参数
| 产品型号 | SFS-D7047 |
|---|---|
| 参考距离 | 47 mm |
| 测量范围 | ±3.5 mm |
| 总测量行程 | 7 mm |
| 测量角度 | ±21° |
| 光斑直径 | Φ16/32 μm |
| 重复精度 | 140 nm |
| 线性误差 | ＜±0.7 μm |
| 外形尺寸 | Φ52×207 mm |
| 产品重量 | 784 g |
| 最小可测厚度 | 5% F.S. |
| 温度特征 | ＜0.03% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |
应用领域

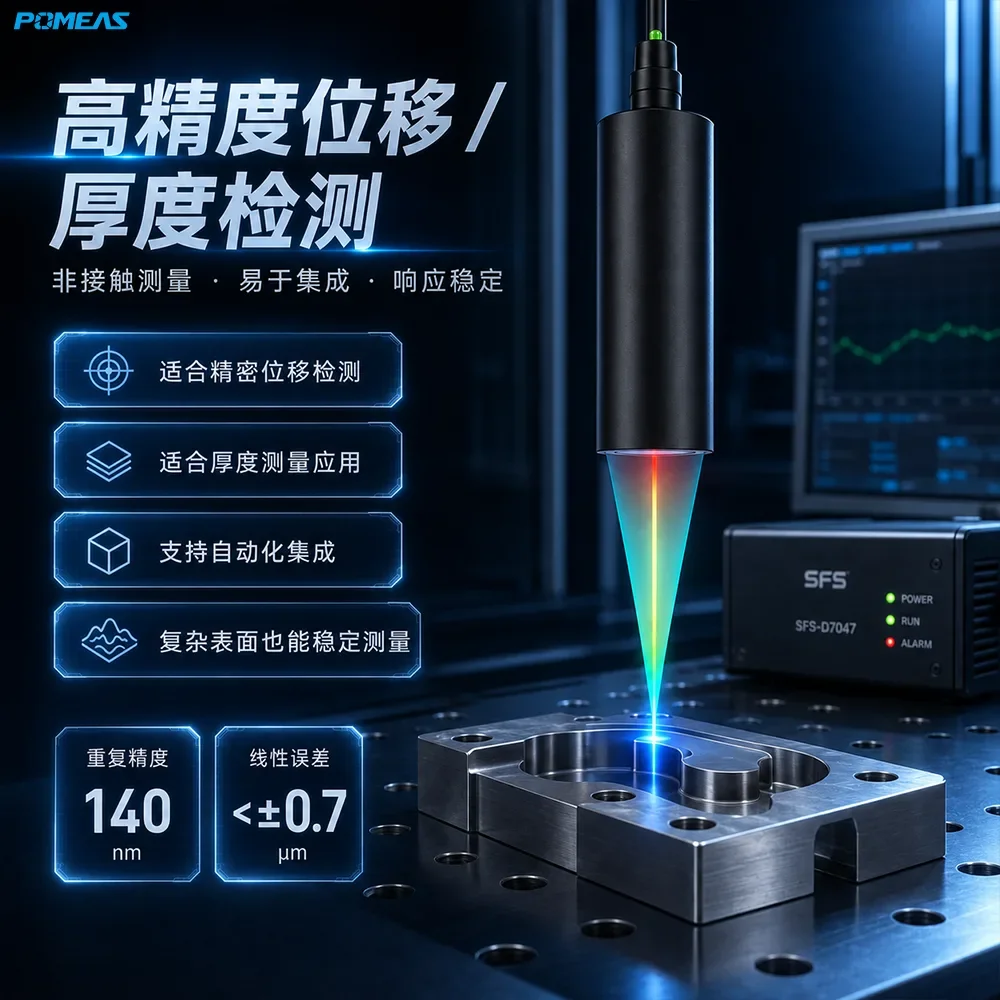

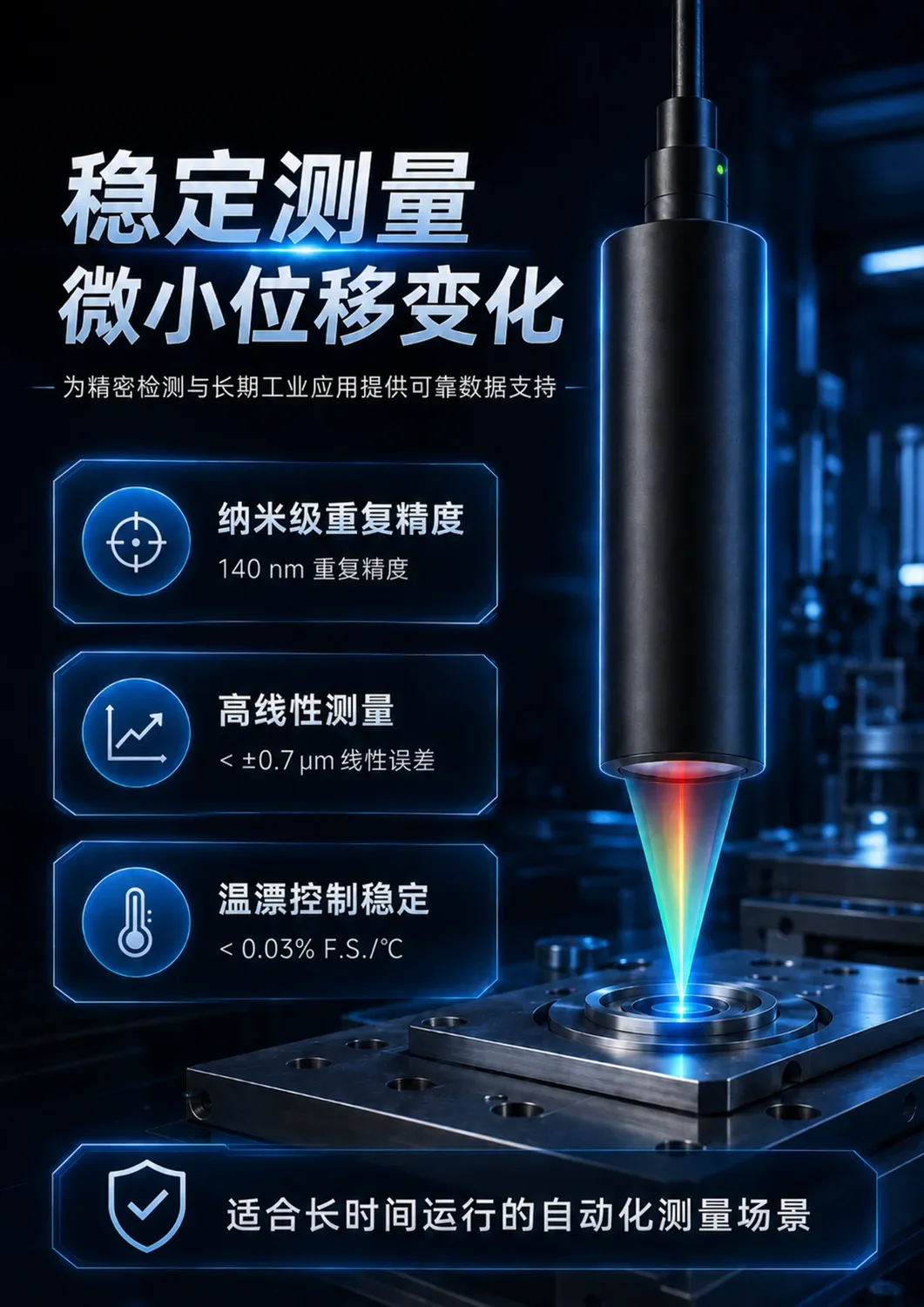

适用于远工作距离的位移与高度测量、倾斜表面检测、透明材料厚度测量、表面轮廓扫描等高精度非接触测量场景。
常见问题
SFS-D7047 的测量角度是多少？
支持 ±21° 测量角度（使用标准平面反射镜、1kHz 采样率下倾斜测试），在系列中属于大角度型号。
量程和精度是多少？
测量范围 ±3.5 mm（总行程 7 mm），重复精度 140 nm，线性误差＜±0.7 μm。
与 SFS-D7045 有何区别？
两者精度与量程相同（140 nm、±3.5 mm），D7047 测量角度更大（±21° vs ±15.5°）且探头更长（Φ52×207 mm vs Φ36×84.2 mm），按安装空间与表面倾斜需求选择。
