φ6mm高亮机器视觉点光源 5V红白蓝LED照明

产品介绍

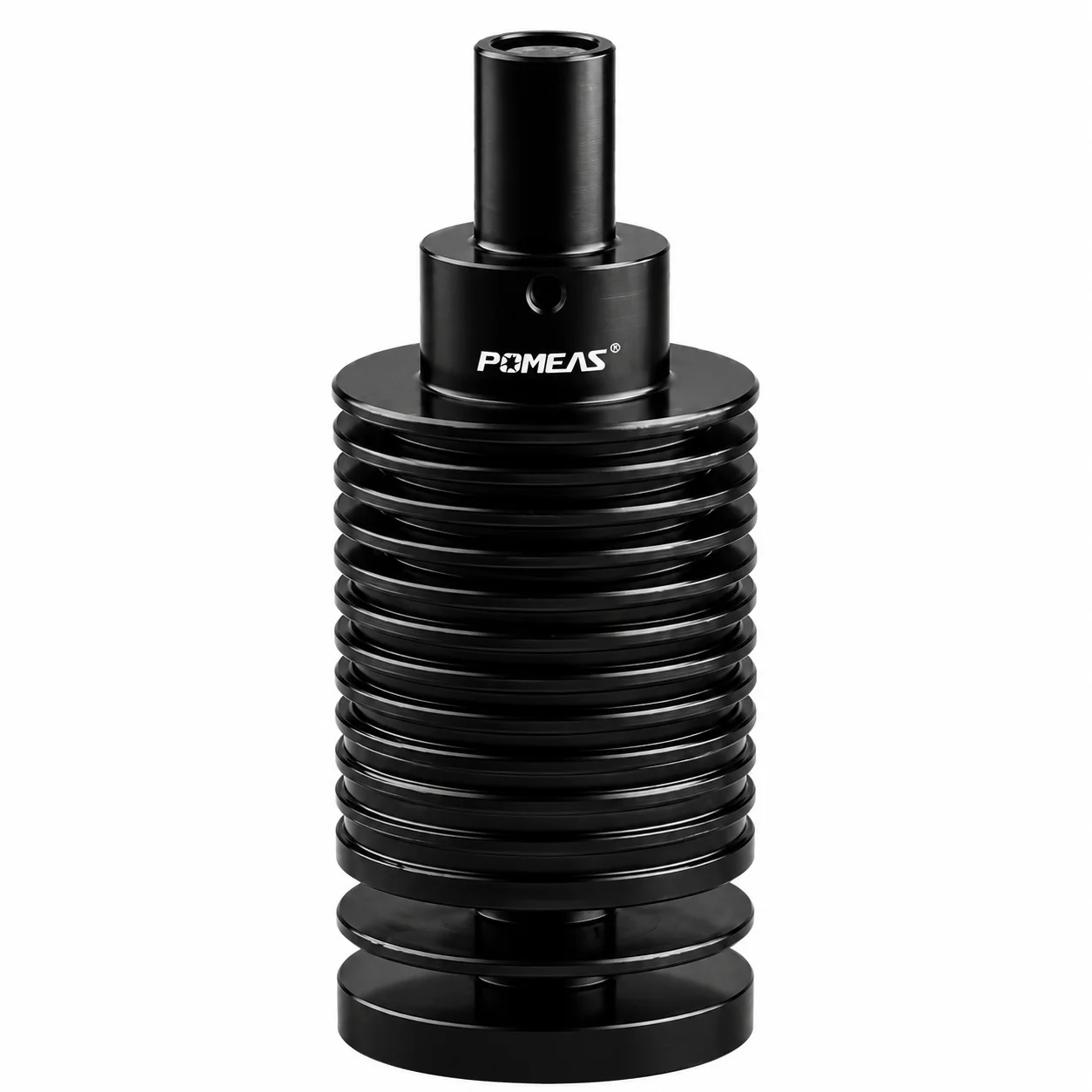

POMEAS机器视觉点光源是一款面向微小零件检测、显微观察及精密视觉定位的紧凑型LED照明产品。光源采用小面积发光设计，通过集光透镜将光线集中投射至检测区域，可在有限安装空间内提供明亮、集中的局部照明。

本页面标准型号采用φ8mm前端结构，发光区域直径为φ6mm，使用5V供电，提供1W和3W两种功率。标准光色包括红光、白光和蓝光，同时可根据工件材质、相机响应范围及缺陷特征定制绿色、红外和紫外波段。

产品既可作为独立光源使用，也可配合工业显微镜、远心镜头、同轴成像系统及自动化检测设备使用。

主要特点

φ6mm小发光区域

采用小面积发光设计，可将照明集中在局部检测位置，适合微小零件、孔位、边缘及局部表面特征观察。

1W与3W两种功率

提供1W和3W两种功率规格，可根据工作距离、相机曝光时间、工件反射率及亮度需求灵活选择。

多种光色可选

标准提供红光、白光和蓝光，可选或定制绿色、红外及紫外光源，满足不同材质和检测特征的照明需求。

紧凑型安装结构

产品结构小巧，适合安装空间有限、常规环形光或条形光难以布置的机器视觉系统。

集中明亮的局部照明

内部配置集光透镜，可对LED光线进行集中，减少周围无效照明，突出被测区域的局部特征。

铝合金散热外壳

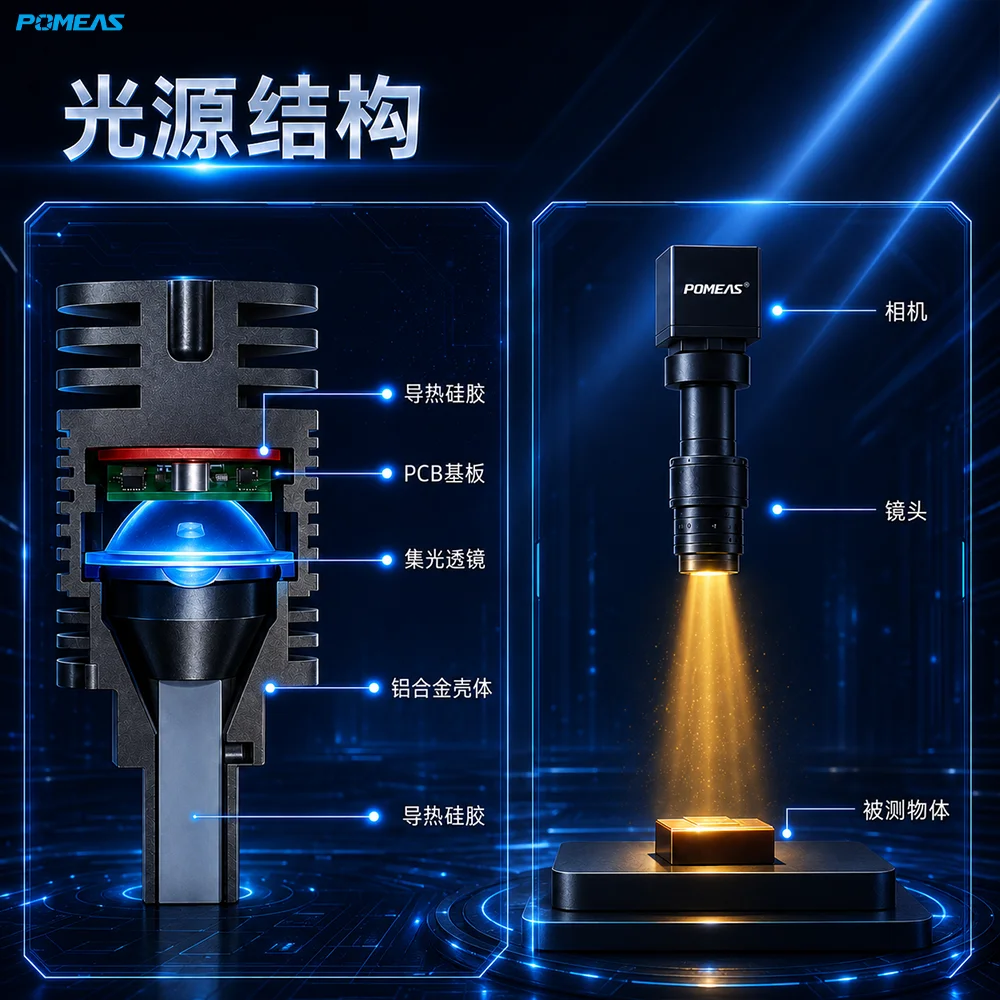

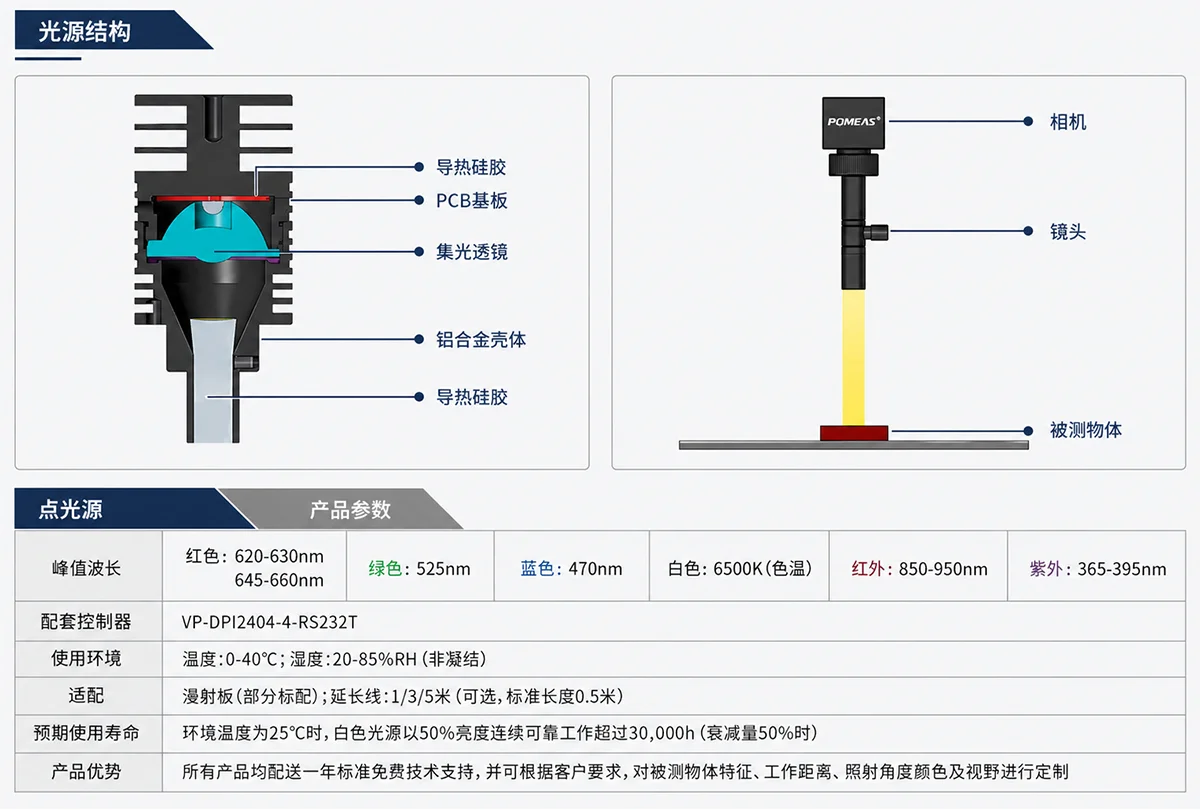

采用铝合金壳体、PCB基板和导热硅胶结构，有助于内部热量传导，满足工业设备连续照明需求。

支持项目定制

可根据被测物体材质、颜色、工作距离、照射角度、检测视野及光源波长进行定制。

技术亮点

集光透镜结构

光源内部配置集光透镜，将LED产生的光线集中至较小的照明区域，适用于需要局部高亮或精细补光的视觉检测场景。

小尺寸发光端

标准型号前端直径为φ8mm，发光区域为φ6mm，可深入紧凑设备结构或狭窄空间进行照明。

5V低压供电

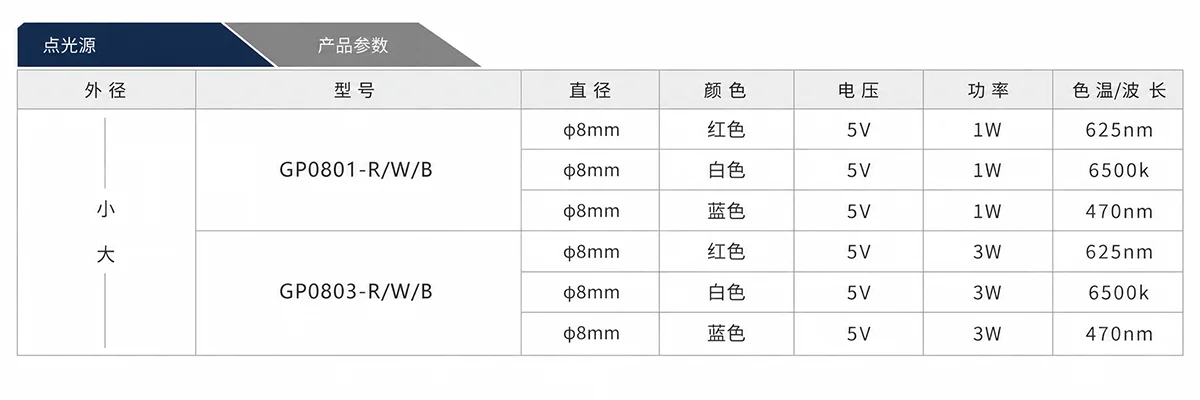

GP0801和GP0803系列均采用5V供电，可配合对应机器视觉光源控制器使用，方便集成至自动化设备。

多波段照明选择

标准型号支持：

• 红光：625nm
• 白光：6500K
• 蓝光：470nm

还可根据项目需求提供：

• 绿光：525nm
• 红外光：850–950nm
• 紫外光：365–395nm

两种结构长度

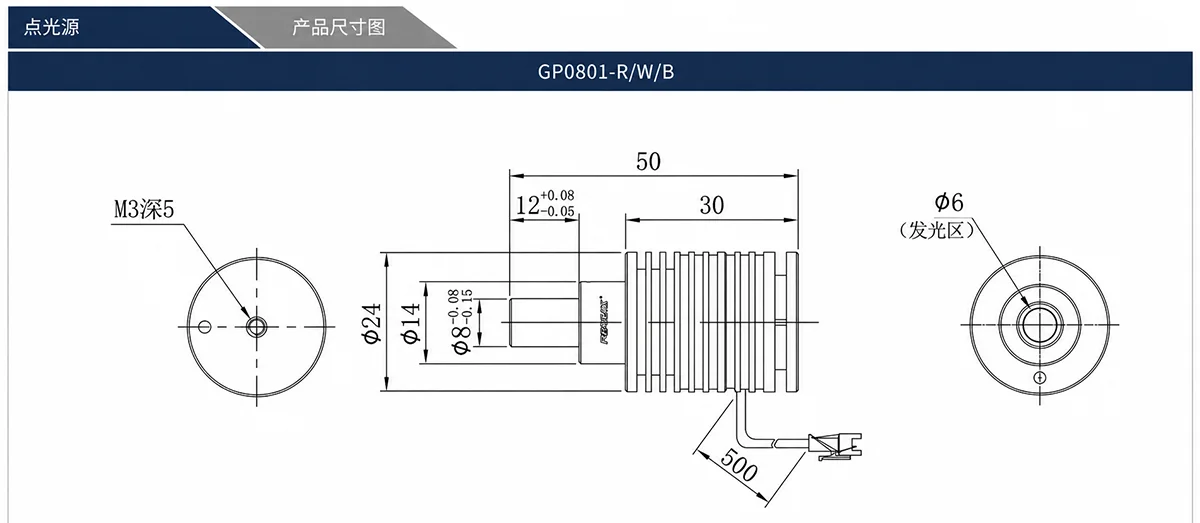

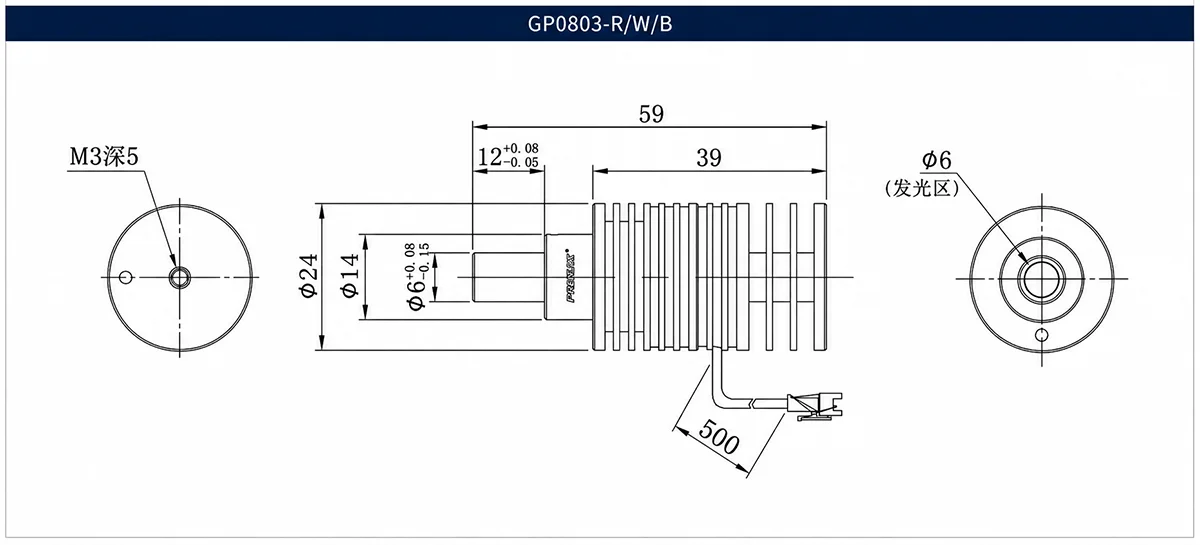

GP0801系列总长度约为50mm，主体长度约为30mm；GP0803系列总长度约为59mm，主体长度约为39mm，可根据安装空间和功率需求选择。

灵活的线缆配置

标准线缆长度为500mm，可选1m、3m或5m延长线，方便不同设备内部布线。

较长预期使用寿命

在环境温度25℃、白光光源以50%亮度连续工作的条件下，预期使用寿命可超过30,000小时。

机器视觉照明的核心目标是提升被测特征与背景之间的稳定对比度。关于照明、对比度和图像处理之间的关系，可参考EMVA Machine Vision Fundamentals。

型号选择

1W型号适合

• 短工作距离照明
• 常规显微观察
• 对发热较敏感的安装环境
• 亮度要求适中的视觉系统
• 微型零件局部补光

3W型号适合

• 需要更高照明亮度的场景
• 较长工作距离照明
• 高速相机短曝光成像
• 深色或低反射率工件
• 存在一定光学损耗的视觉系统

实际亮度会受到工作距离、照射角度、镜头光圈、相机曝光及工件表面反射率影响，建议根据真实样品进行照明测试。更多选型原则可查看如何选择机器视觉光源。

光源颜色选择建议

选择机器视觉照明颜色时，应综合考虑工件材质、表面反射特性、相机响应和检测目标。可进一步阅读机器视觉光源颜色选择方法，并参考A3机器视觉基础照明技术。

白光

适合通用外观观察、彩色相机成像及需要保留工件真实颜色的检测场景。

红光

适合轮廓、边缘、孔位及部分金属零件检测，在许多黑白视觉系统中具有较好的通用性。

蓝光

较短的波长有利于突出部分微小表面特征，可用于精细结构、划痕及局部缺陷观察。

绿光

可用于尺寸、轮廓及对比度优化类检测，具体效果需结合工件颜色和相机响应测试。

红外光

适用于部分特殊材料、印刷特征、内部结构或可见光干扰较大的检测项目。

紫外光

可用于胶水、涂层、荧光标记及部分特殊表面材料检测。

不同材料对不同波长的吸收和反射效果存在差异，最终光色应以实际打光测试结果为准。

典型应用

微小零件检测

适用于电子元件、精密五金、微型连接器、紧固件及小尺寸结构件的局部照明和外观检测。

工业显微镜照明

可配合工业显微镜或数码显微系统使用，为显微视野提供集中照明，帮助观察表面纹理、边缘及微小结构。

狭小空间视觉检测

适用于设备内部空间有限、常规机器视觉光源难以安装的紧凑型检测系统。

LED固晶机

可用于LED固晶设备中的芯片观察、位置识别、局部照明及视觉定位。

远心镜头检测

可配合带同轴照明结构的远心镜头使用，应用于尺寸测量、轮廓识别和精密定位。

自动化视觉设备

可集成至自动装配、视觉定位、外观检测及精密制造设备中，为指定检测区域提供局部补光。

孔位及边缘观察

小面积发光结构适合对孔位、凹槽、边缘及局部结构进行定向照明。

使用环境与配套

• 工作温度：0–40℃
• 工作湿度：20–85%RH，无凝露
• 标准线缆：500mm
• 可选延长线：1m、3m、5m
• 适配控制器：VP-DPI2404-4-RS232T
• 安装孔：M3，深5mm
• 发光区域：φ6mm
• 最大外壳直径：φ24mm

产品可根据被测物特征、工作距离、照明方向、颜色、波长及检测视野进行定制，具体配置请在下单前确认。

常见问题 FAQ

1. GP0801和GP0803有什么区别？

GP0801系列功率为1W，总长度约50mm；GP0803系列功率为3W，总长度约59mm。GP0803能够提供更高的照明亮度，但结构长度和功率也相对更大。

2. 1W和3W应该如何选择？

短工作距离、常规显微观察及亮度要求适中的场景可优先选择1W；需要更高亮度、较长工作距离或高速短曝光成像时，可选择3W。

3. 标准型号有哪些颜色？

标准型号提供红光、白光和蓝光，对应625nm、6500K和470nm。

4. 是否可以定制其他波长？

可以。产品可根据项目需求定制绿色525nm、红外850–950nm、紫外365–395nm及其他适用波段。

5. 点光源可以配合显微镜使用吗？

可以。该产品适合配合工业显微镜、数码显微镜及精密镜头系统使用，可为局部观察区域提供集中照明。

6. 可以配合远心镜头使用吗？

可以。点光源可根据镜头结构配合带同轴功能的远心镜头使用，具体安装方式需结合镜头接口和光路结构确认。

7. 产品可以直接连接普通电源吗？

产品采用5V供电，建议使用匹配的机器视觉光源控制器或符合要求的稳定电源，避免因电压不匹配影响光源工作。

8. 标准线缆有多长？

标准线缆长度为500mm，可根据设备布线需求选配1m、3m或5m延长线。

9. 光源的预期使用寿命是多少？

在25℃环境温度下，白光光源以50%亮度连续工作时，预期使用寿命超过30,000小时。实际寿命与使用亮度、环境温度及散热条件有关。

10. 是否适合安装在狭小空间？

适合。产品前端尺寸较小、整体结构紧凑，可用于常规环形光或条形光难以安装的检测区域。

11. 如何选择合适的光源颜色？

应根据工件材质、表面颜色、缺陷类型及相机响应选择。白光适合通用观察，红光适合轮廓和边缘检测，蓝光可用于部分微小表面特征。重要项目建议先进行样品打光测试。

12. 是否支持样品测试和定制？

支持。选型时可提供工件图片、缺陷位置、工作距离、相机型号、镜头参数及安装空间，以便匹配合适的功率、颜色和照明方式。

选型咨询

为了帮助您更准确地选择点光源型号，建议咨询时提供以下信息：

• 被测产品及材质
• 需要识别的特征或缺陷
• 工作距离
• 检测视野范围
• 相机和镜头型号
• 设备内部安装空间
• 需要的光源颜色
• 是否需要控制器或延长线

我们可根据实际检测需求推荐合适的功率、光色、波长及安装方案。如需确认选型或申请样品测试，请联系POMEAS获取选型建议。
