كيف تفحص الوجهين الأمامي والخلفي لحامل مصباح بمستشعر الليزر الخطي؟

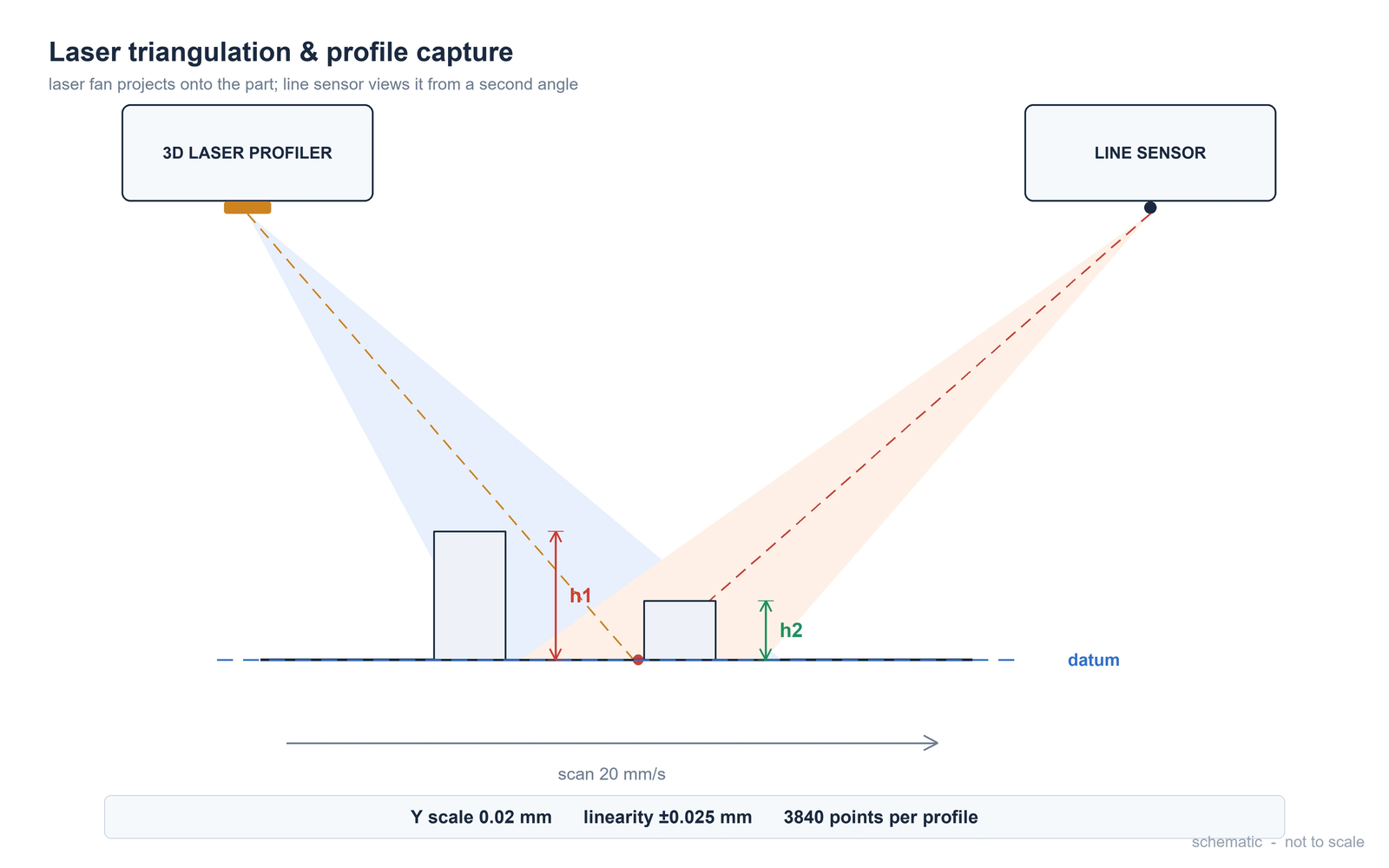

باختصار: يُفحص الوجهان الأمامي والخلفي لحامل المصباح بمسح سطحي غير تلامسي بمستشعر الليزر الخطي ثلاثي الأبعاد: تُثبَّت القطعة في موضع محدد وتتحرك بحركة أفقية منتظمة، ويُبنى مستوى مرجعي من المنطقة السفلية، ثم تُقاس ارتفاعات الأقواس البارزة عن هذا المستوى، إضافة إلى المسافة من مركز كل قوس إلى مركز الدائرة الخارجية لكشف أي ميل. المفتاح ليس الدقة وحدها، بل مستوى مرجعي ثابت ومسح يغطي سطح القطعة كاملًا في مسار واحد.

المعاملات الأساسية للمشروع

السياق: لماذا يُعدّ فحص الوجهين مهمة صعبة

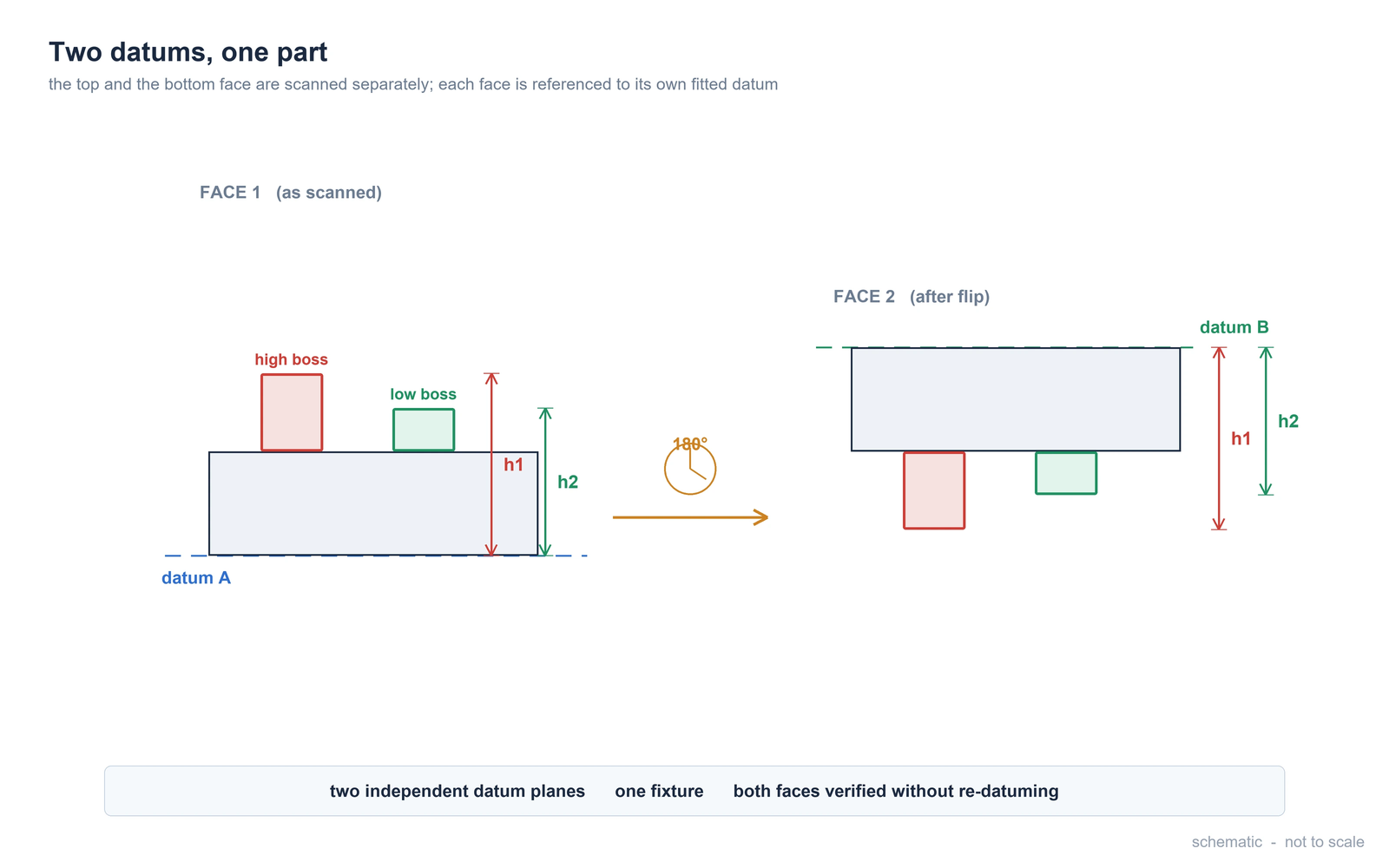

في صناعة الإضاءة، يرتبط جودة حامل المصباح مباشرةً بأداء المصباح وسلامته؛ وفحص الوجه الأمامي والخلفي بدقة هو حلقة أساسية في ضمان جودة القطعة. لكن الطرق التقليدية تعاني كفاءةً منخفضة ودقةً محدودة، فلا تلبي متطلبات الإنتاج الحديث. ويضاعف صعوبةَ المهمة أن الوجهين يحملان ملامح هندسية متشابهة لكن بمراجع مختلفة، ما يوجب مسح كل وجه على حدة بمستوى مرجعي خاص به.

لماذا تفشل الطرق التقليدية

ثلاثة أسباب تشرح لماذا لا تبلغ الطرق التقليدية هدف الدقة والكفاءة:

1. التلامس يشوّه القطعة. القياس باللمس قد يُلحق ضررًا بمظهر القطعة وسلامتها، وهو ما يجب تجنّبه في حامل مصباح جاهز للتجميع.
2. نقطة واحدة لا تكفي. لا يكفي قياس ارتفاع نقطة واحدة؛ فالحكم على القوس يستلزم سطحًا كاملًا من البيانات لملاءمة مستوى مرجعي موثوق.
3. الميل لا يظهر في قياس الارتفاع. قد يكون ارتفاع القوس مطابقًا ومع ذلك تكون القوس مائلة؛ كشف الميل يتطلب مرجعًا دائريًا إضافيًا (مركز الدائرة الخارجية).

تكوين النظام

المنطق الذي يحكم التصميم

دقة الحكم على قوس تعتمد على أمرين: ثبات المستوى المرجعي الذي تُقاس نسبةً إليه الارتفاعات، وعدد النقاط التي تغطي هذا القوس. والعلاقة هندسية وتنطبق على أي نظام:

عدم اليقين في ارتفاع القوس ≈ عدم اليقين في المستوى المرجعي + عدم اليقين في تحديد قمة القوس  —  علاقة هندسية عامة، وليست بيانات المشروع.

وينتج عن ذلك نتيجتان عمليتان. أولًا: كلما زاد عدد النقاط على القوس (3840 نقطة لكل خط) زادت موثوقية تقدير قمته، وقلّ أثر نقطة شاذة منفردة. ثانيًا: كلما كان المستوى المرجعي مبنيًّا على مساحة أكبر من السطح، قلّ تأثر الملاءمة بالانحرافات الموضعية. ولهذا يُبنى المستوى المرجعي من المنطقة السفلية الواسعة، لا من نقاط قليلة متفرقة.

نتيجة المشروع

أظهر مستشعر الليزر الخطي أداءً مستقرًّا في فحص الوجهين الأمامي والخلفي لحامل المصباح؛ فبفضل دقته العالية وسرعته وكفاءته غير التلامسية، يلبّي متطلبات العميل ويرفع جودة المنتج وكفاءة الإنتاج. ويقدّم الفريق الفني دعمًا ميدانيًّا سريع الاستجابة لمعالجة أي مسألة أثناء الفحص وضمان استمرارية الإنتاج.

سلسلة القرار لتطبيقك الخاص

1. حجم القطعة → يحدد مدى المسح والمسافة المرجعية: تحقّق من عرض القطعة قبل اختيار المستشعر.
2. الملامح المطلوب الحكم عليها → ارتفاع أقواس؟ ميل؟ كلٌّ منهما يستلزم مرجعًا مختلفًا: مستوى للأول ومركز دائري للثاني.
3. نوع السطح → سطح لامع يشتّت الليزر؛ تحقّق من الانعكاسية قبل ضبط القدرة، فقد يلزم ضبط زاوية المستشعر.
4. عدد النقاط المطلوب → كلما صغر الملمح احتجت نقاطًا أكثر عليه؛ لا تعتمد على نقاط متفرقة للحكم على قوس.
5. التكامل → تحقّق من الحامل المخصص وثبات الحركة قبل تثبيت المستشعر، خصوصًا إذا كانت المحطة قائمة بالفعل.

الأسئلة الشائعة

هل يمكن فحص الوجهين دون إتلاف القطعة؟

نعم. القياس غير تلامسي بالكامل: يمسح شعاع الليزر السطح من دون أي لمس ميكانيكي، فلا يترك أثرًا على مظهر القطعة ولا يمسّ سلامتها.

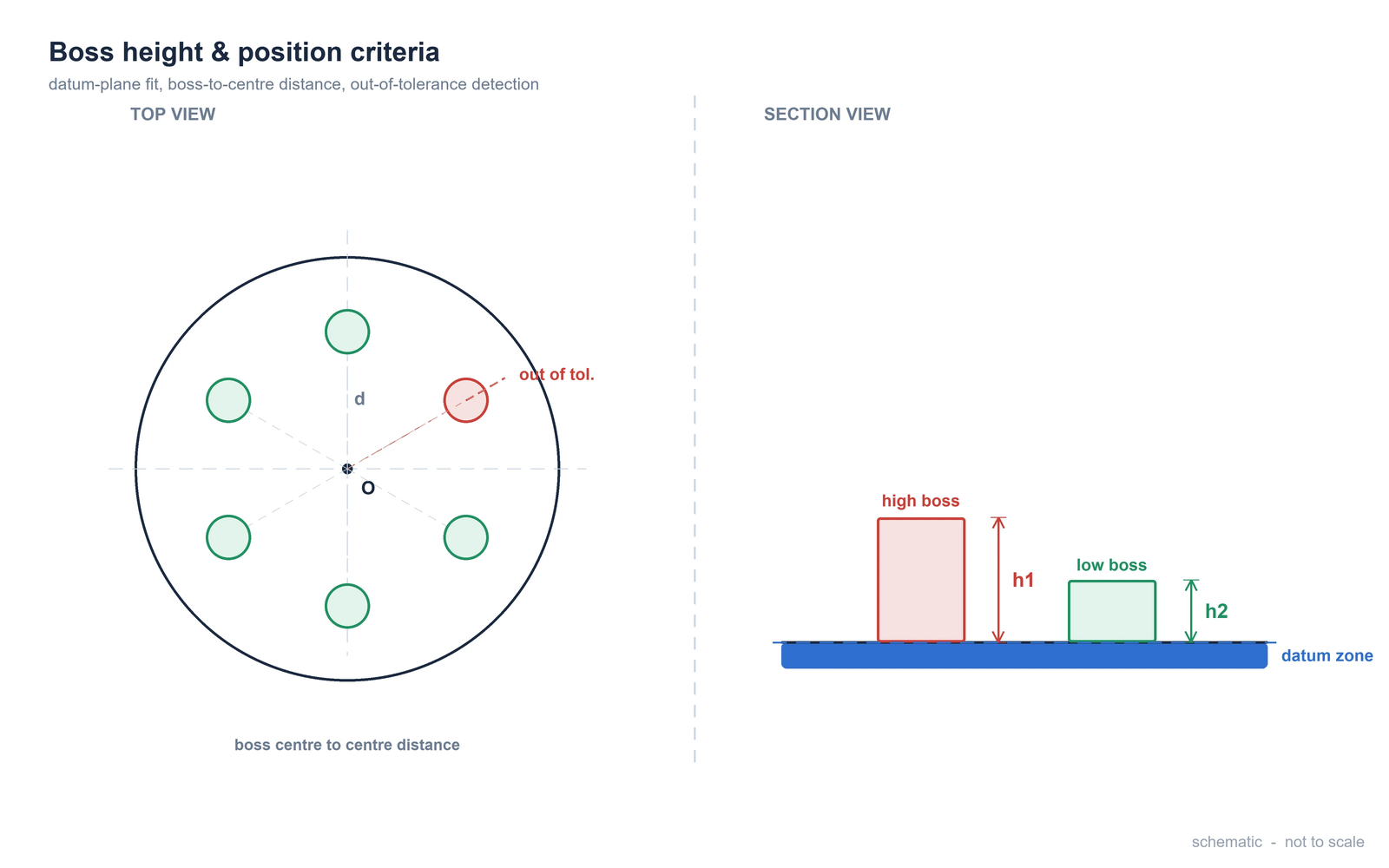

كيف تُكشف الأقواس المائلة إذا كان ارتفاعها مطابقًا؟

لا يعتمد الكشف على الارتفاع وحده؛ فبعد حساب مركز الدائرة الخارجية تُقاس المسافة من مركز كل قوس إلى هذا المركز. أي اختلاف في هذه المسافة يدلّ على ميل القوس، حتى لو كان ارتفاعه ضمن الحدود.

كيف يُبنى المستوى المرجعي؟

يُبنى المستوى المرجعي من ملاءمة السطح في منطقة واسعة أسفل الوجه (لون مرجعي محدد)، ثم تُقاس ارتفاعات الأقواس نسبةً إليه. هذا يقلّل تأثير النقاط الشاذة المنفردة ويزيد ثبات النتيجة. لتقييم قطعتك تحديدًا، تواصل مع فريقنا الفني.
