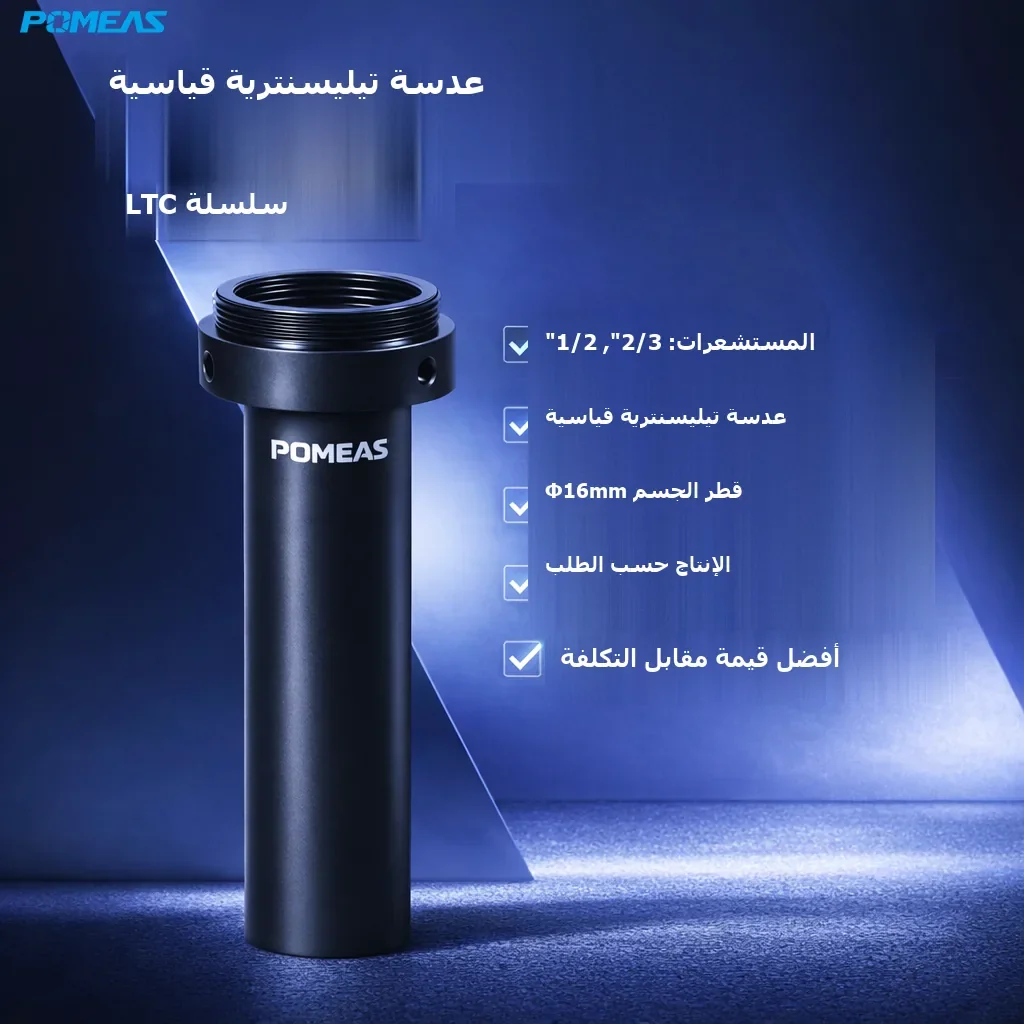

عدسة تيليسنترية قياسية
إن PMS-LTC08-90 من POMEAS عدسة تيليسنترية قياسية للقياسات البُعدية الدقيقة والفحص البصري. بتشويه TV يبلغ 0.02% فقط ودقة 8.947 μm، يحافظ على ثبات التكبير ف…
SKU:
وصف المنتج
إن PMS-LTC08-90 من POMEAS عدسة تيليسنترية قياسية للقياسات البُعدية الدقيقة والفحص البصري. بتشويه TV يبلغ 0.02% فقط ودقة 8.947 μm، يحافظ على ثبات التكبير في كل مجال الرؤية، ما يسمح بقياس الأبعاد مباشرة من الصورة. تثبيت C-Mount ودعم مستشعرات حتى 1/2".
أهم الميزات
- تصميم تيليسنتري بتشويه TV يبلغ 0.02% لهندسة صورة بمستوى القياسات.
- دقة على جانب الجسم تبلغ 8.947 μm لفحص التفاصيل الدقيقة.
- عمق ميدان يمتص تغيّر ارتفاع القطعة.
- تثبيت C-Mount قياسي متوافق مع كاميرات الرؤية الصناعية الشائعة.
- المستشعرات المدعومة: 1/2". التخصيص متاح عند الطلب.

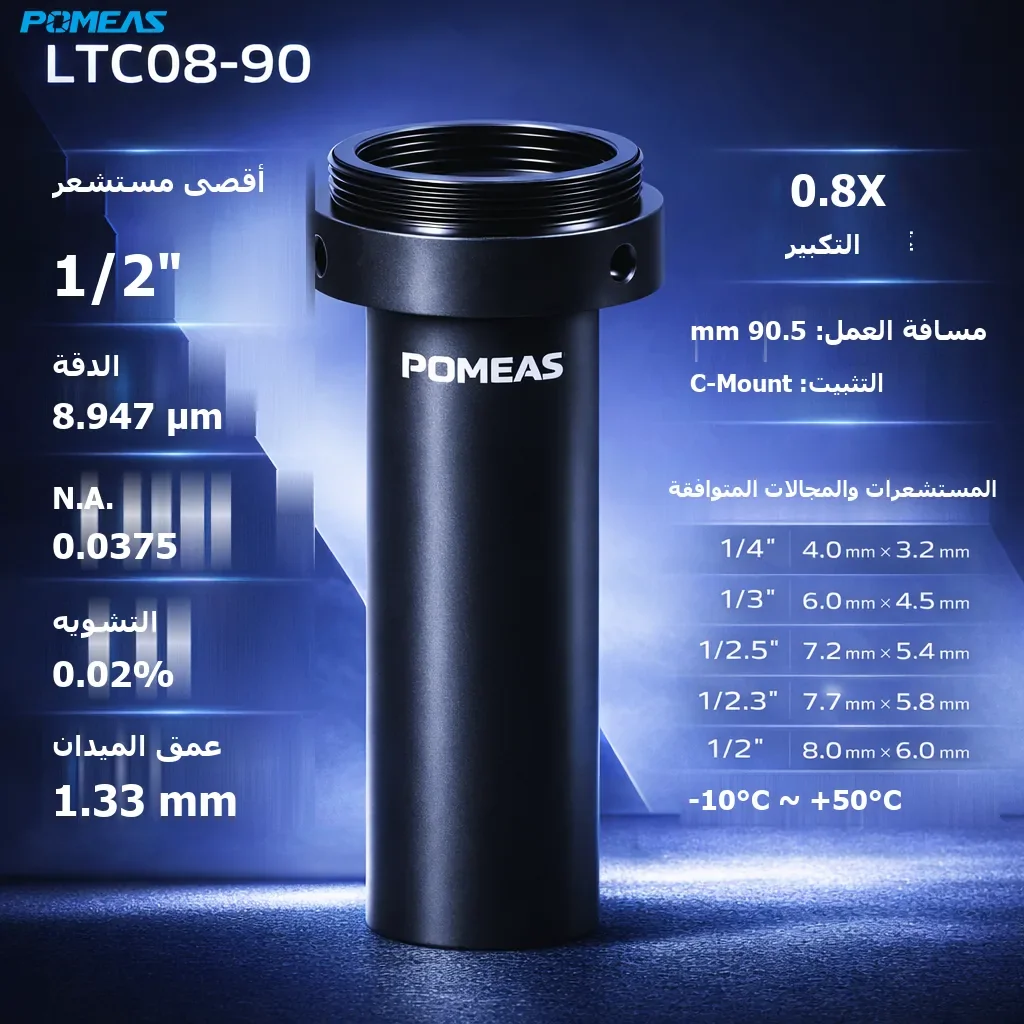

المواصفات الفنية
| الموديل | PMS-LTC08-90 |
|---|---|
| التكبير | 0.8X |
| مسافة العمل | 90.5mm |
| الدقة | 8.947μm |
| NA (جسم) | 0.0375 |
| التشويه TV | 0.02% |
| عمق الميدان | 1.33mm |
| أقصى مستشعر متوافق | 1/2″ |
| مجال الرؤية (1/4″) | 4.4mm × 3.3mm |
| مجال الرؤية (1/3″) | 6.0mm × 4.5mm |
| مجال الرؤية (1/2.5″) | 7.2mm × 5.4mm |
| مجال الرؤية (1/2″) | 8.0mm × 6.0mm |
| نوع التثبيت | C-Mount |
| درجة حرارة التشغيل | -10°C~+50°C |
التطبيقات النموذجية
القياسات البُعدية، فحص القطع الميكانيكية، فحص الإلكترونيات وأشباه الموصلات، مراقبة الجودة على الخط والرؤية الآلية في صناعات السيارات والإلكترونيات والأجهزة الطبية.
اختيار الموديل
لاختيار الموديل المناسب، قارن أولاً أصغر تفصيل مطلوب فحصه مع دقة العدسة وحجم البكسل في الكاميرا، ثم تحقق من مسافة العمل المتاحة في الماكينة وأقصى حجم مستشعر مدعوم. توفر POMEAS تخصيص مسافة العمل والتثبيت والتكبير حسب التطبيق.
الأسئلة الشائعة
ما هي العدسة التيليسنترية ولماذا تُستخدم؟
تحافظ العدسة التيليسنترية على ثبات التكبير رغم تغيّر مسافة العمل، لذا لا تتأثر الأبعاد المقاسة من الصورة بموضع القطعة. وهي أساس القياسات البصرية الدقيقة.
كيف أختار بين الموديل القياسي وعالي الدقة؟
اختر الموديل القياسي إذا كان المجال والدقة المطلوبان متوسطين، واختر عالي الدقة عند الحاجة إلى فحص تفاصيل دقيقة أو استخدام مستشعر أكبر.
ما المستشعر الذي يدعمه هذا الموديل؟
يدعم هذا الموديل مستشعرات حتى 1/2". تحقق من التثبيت وحجم مستشعر الكاميرا قبل الاختيار النهائي.
هل يمكن تخصيص مسافة العمل أو التثبيت؟
نعم، توفر POMEAS تخصيص مسافة العمل والتثبيت والتكبير. أرسل مواصفات القطعة والكاميرا ليؤكد الفريق الفني الحل المناسب.
