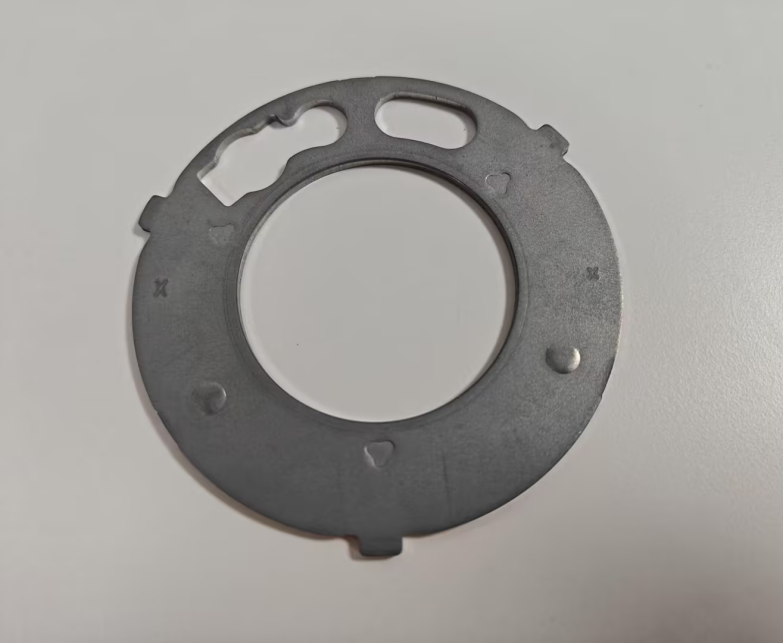

Как стабилизировать пакетный контроль тонкостенных упорных шайб: телецентрическая оптика

Кратко: главная проблема пакетного контроля тонкостенных колец — не точность одиночного замера, а повторяемость на потоке: деталь слегка подпрыгивает на транспортёре, яркость меняется от партии к партии, и ПО принимает краевой ореол за границу контура. Описанная конфигурация — камера с глобальным затвором и пикселем 3,2 мкм, низкодисторсионный телецентрический объектив и крупноапертурный параллельный телецентрический осветитель (полуугол < 0,1°, равномерность > 90 %) — делает увеличение нечувствительным к вертикальному биению детали и обеспечивает достоверность распознавания границы, близкую к 100 %.

Ключевые параметры проекта

Почему обычная схема не проходила

До телецентрической схемы заказчик пробовал обычное зрение, и вот что происходило: при лёгком вертикальном биении шайбы на транспортёрной позиции измеренные значения заметно плавали; яркость изображения менялась от партии к партии; софт принимал световой ореол по краю за реальную границу контура. Итог — повторяемость не дотягивала до входных требований автокомпонентного производства.

Что меняет телецентрическая оптика математически

У обычного объектива увеличение зависит от расстояния до объекта: деталь «приехала» на миллиметр ближе — контур стал крупнее, и ошибка уходит прямо в размер. Телецентрический ход лучей собирает только лучи, параллельные оптической оси, поэтому в пределах глубины поля увеличение остаётся постоянным: вертикальное биение детали перестаёт влиять на результат измерения. Параллельный осветитель с полууглом < 0,1° достраивает картину: подсвечивая строго коллимированным пучком, он формирует узкую и стабильную переходную зону серого на краю, из-за чего ореол исчезает и программная граница совпадает с физической.

Конфигурация и результат

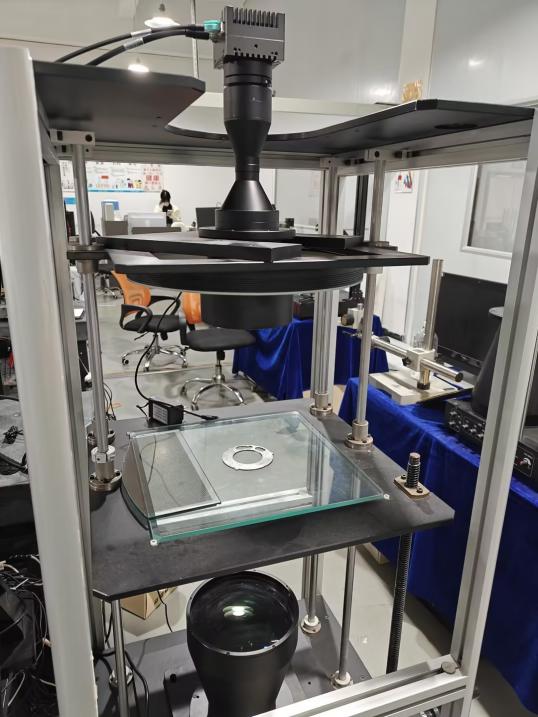

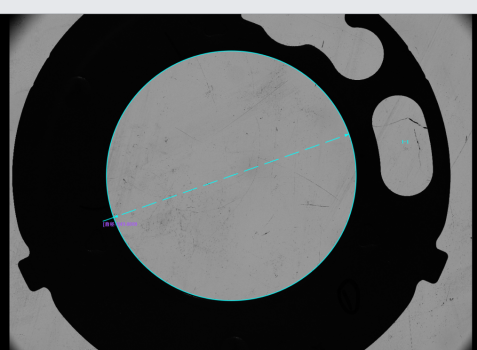

Система собрана из трёх компонентов: камера с глобальным затвором и пикселем 3,2 мкм (высокое разрешение ловит микронные отклонения кромки), телецентрический объектив с фиксированным увеличением и параллельный телецентрический осветитель. Выгрузка кадра по 10G Ethernet занимает миллисекунды, что совместимо с ритмом поточной линии. По данным проекта, система выдаёт стабильные измерения при лёгком биении детали, одинаковую яркость по всему полю и достоверность распознавания границы, близкую к 100 %; данные напрямую принимает существующее измерительное ПО заказчика без перестройки линии.

Цепочка решений для вашего применения

1. Суть задачи — повторяемость или одиночная точность? Для пакетного контроля на потоке сначала устраняйте источники вариативности (биение, освещение), потом наращивайте разрешение.
2. Есть биение детали? Телецентрическая оптика обязательна — только она держит постоянное увеличение в пределах глубины поля.
3. Край — критичен? Параллельный осветитель (полуугол < 0,1°) вместо кольцевого или поверхностного света.
4. Движение в кадре? Глобальный затвор.
5. Уже есть измерительное ПО? Договаривайтесь о формате выгрузки данных заранее — интеграция без перестройки линии реальна.

Частые вопросы

Ответы на типовые вопросы по этому применению — ниже; для оценки вашей детали свяжитесь с нашими инженерами.
