Зум-объектив 0.7X–4.5X с микрофокусом 3 mm для 2/3″

Зум-объектив 0.7X–4.5X с микрофокусом 3 mm для камер до 2/3″

Краткий ответ

POMEAS PMS-LZ63102-M3 — объектив непрерывного увеличения 0.7X–4.5X с кратностью зума 6.5:1 и встроенной точной фокусировкой в диапазоне 0–3 mm. Он рассчитан на камеры с сенсором до 2/3″, имеет крепление C-mount и рабочее расстояние 87±2 mm.

Главное отличие этой модели — не просто возможность менять поле зрения, а небольшой встроенный диапазон микрофокусировки. Он полезен, когда после установки камеры или смены детали требуется аккуратно довести изображение до резкости без грубой перестановки всей оптической системы.

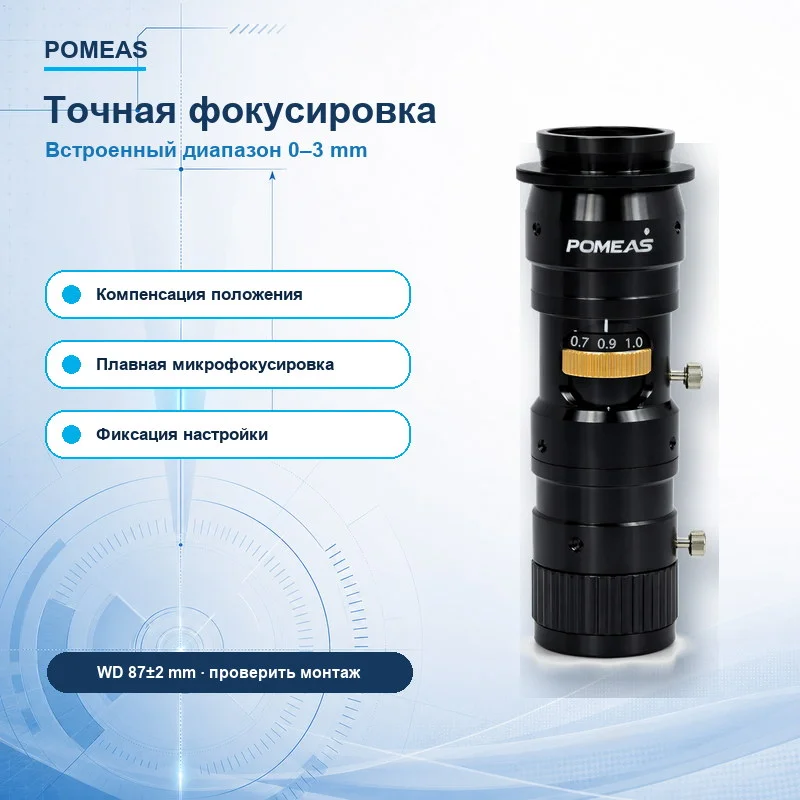

Что даёт микрофокусировка 0–3 mm

Механизм тонкой фокусировки помогает компенсировать небольшое отклонение положения объекта, камеры или крепления. Согласно исходному PDF, диапазон встроенной регулировки составляет от 0 до 3 mm, а механизм рассчитан на плавную регулировку и фиксацию выбранного положения.

Важно понимать границу применения: микрофокусировка не исправляет неправильный выбор рабочего расстояния, не компенсирует вибрацию и не заменяет жёсткое крепление. Если объект перемещается на величину больше доступного диапазона или требуется автоматическая смена фокуса по рецепту, нужна другая механическая либо моторизованная конфигурация.

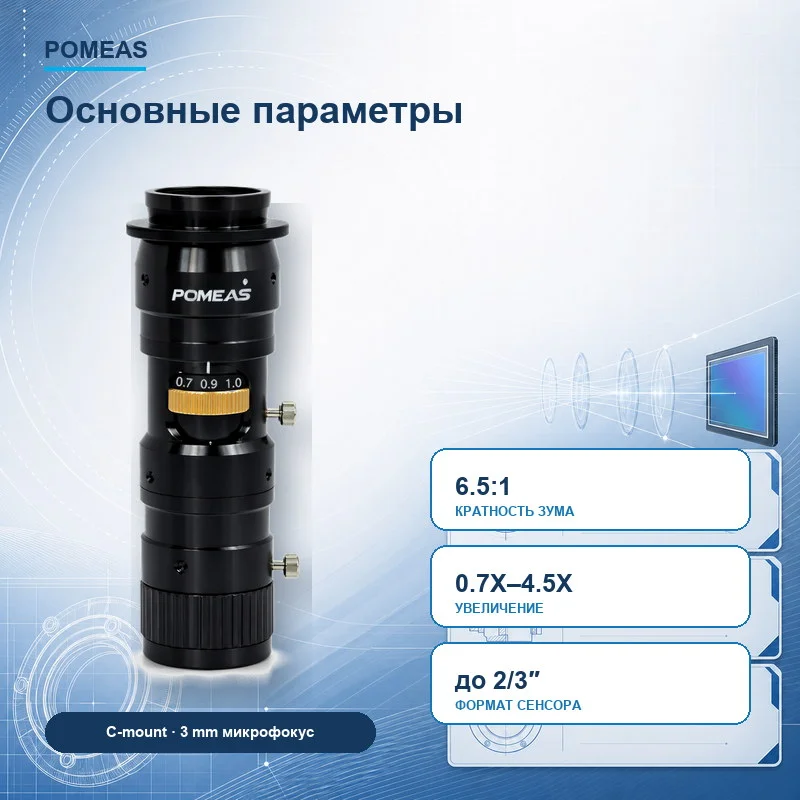

Основные параметры

Поле зрения для разных сенсоров

В исходной спецификации поле зрения указано как три размера в последовательности документа. Обозначение осей в PDF отсутствует, поэтому при проектировании системы лучше подтвердить ориентацию сенсора и проверить поле зрения на реальной камере.

Типичные области применения

• визуальный контроль электронных компонентов и печатных плат;
• наблюдение деталей полупроводников и микросборок;
• лабораторные станции, где требуется тонкая доводка фокуса;
• контроль металлических и пластиковых деталей при стабильном рабочем расстоянии;
• системы наблюдения, в которых на одном рабочем месте требуется менять поле зрения.

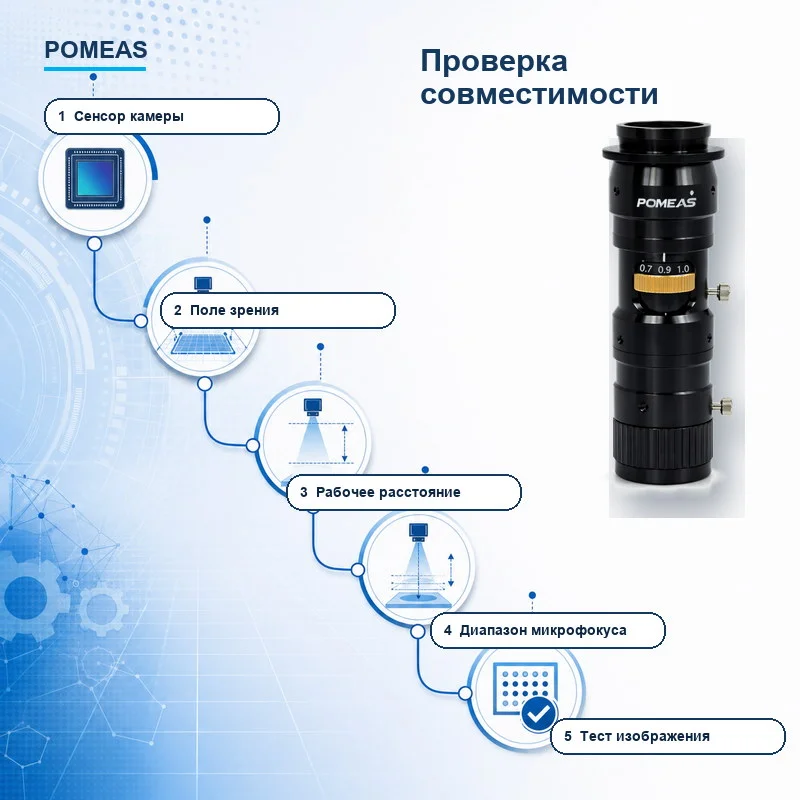

Как проверить совместимость

1. Укажите модель камеры. Нужны размер сенсора, разрешение и размер пикселя, а не только число мегапикселей.
2. Задайте диапазон поля зрения. Проверьте, что 0.7X даёт достаточно большой обзор, а 4.5X — нужную детализацию.
3. Проверьте рабочее расстояние. Для этой модели указано 87±2 mm; оставьте место для объекта, света и крепления.
4. Оцените требуемую коррекцию фокуса. Встроенный диапазон составляет 0–3 mm.
5. Проведите тест изображения. Для измерений отдельно проверьте повторяемость после калибровки.

Когда нужна другая конфигурация

Эта модель не является автоматической системой автофокуса. Если фокус или увеличение должны дистанционно переключаться по программе, следует подтвердить моторизованную версию. Для объектов с большой разницей высот диапазона 3 mm может быть недостаточно. Для точных измерений с изменяющейся высотой объекта стоит отдельно рассмотреть телецентрическую оптику. Сенсор крупнее 2/3″ также требует другой модели.

Какие данные отправить для подбора

Подготовьте модель камеры, размер сенсора, требуемое поле зрения, доступное рабочее расстояние, диапазон изменения высоты объекта, размер минимального дефекта, материал поверхности, способ освещения и требования к ручной либо автоматической регулировке.

Посмотрите также industrial zoom lenses, общий раздел industrial machine vision lenses или отправьте параметры через страницу contact POMEAS engineering support.
