Конфокальный хроматический датчик перемещения 200 nm, рабочее расстояние 70 mm

Описание продукта

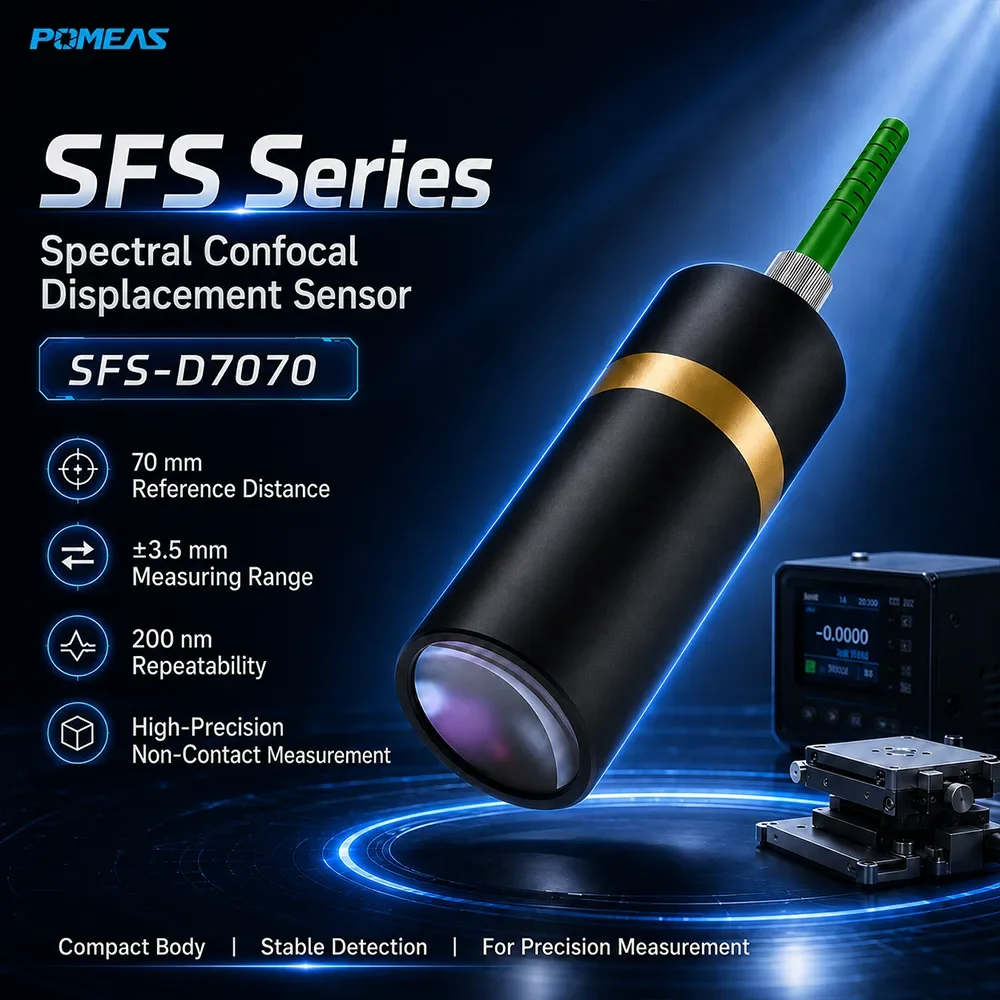

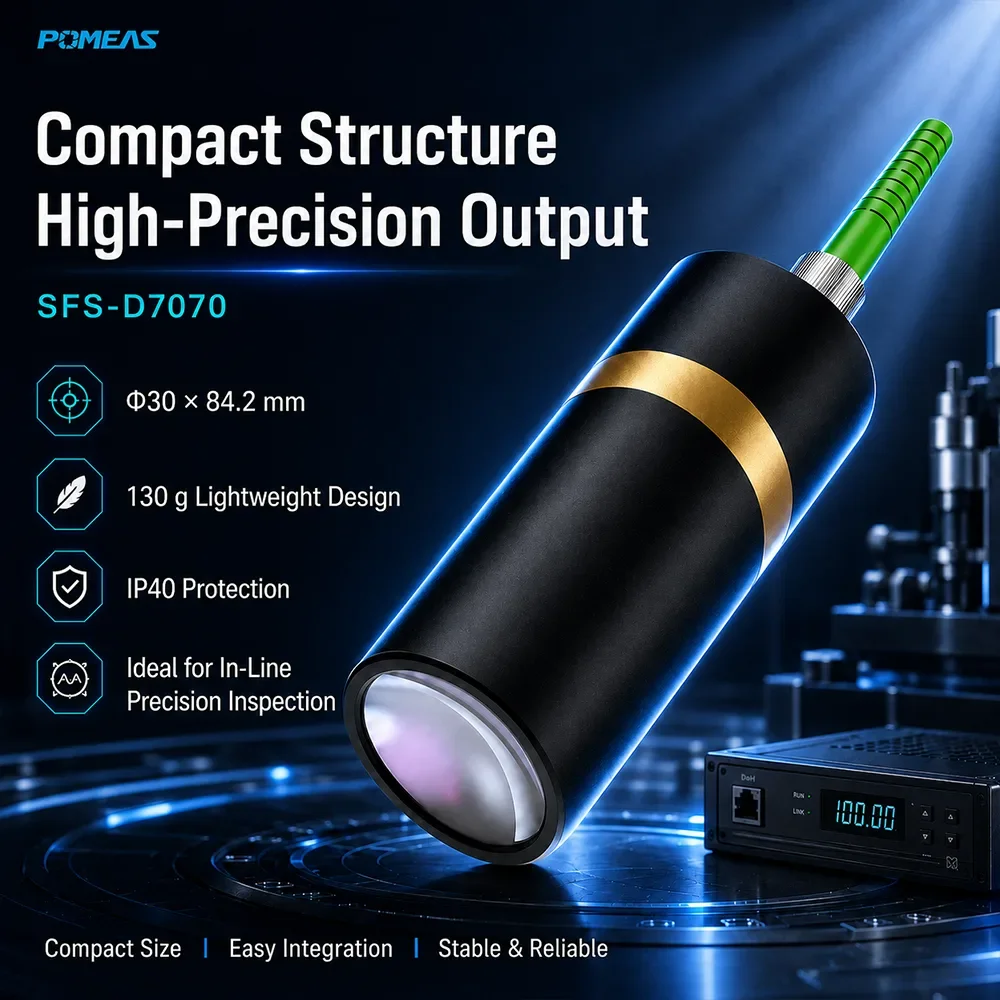

POMEAS SFS-D7070 — это конфокальный хроматический датчик перемещения высокой точности с рабочим расстоянием 70 mm, диапазоном измерения ±3.5 mm и повторяемостью 200 nm. Погрешность линейности составляет ＜±1.4 μm, угол измерения достигает ±10°. Корпус имеет размеры Φ30×84.2 mm при массе 130 g, что упрощает интеграцию в компактные позиции. Хроматический конфокальный принцип обеспечивает бесконтактное измерение непрозрачных и прозрачных материалов при минимальной измеримой толщине 5% F.S..

Основные особенности

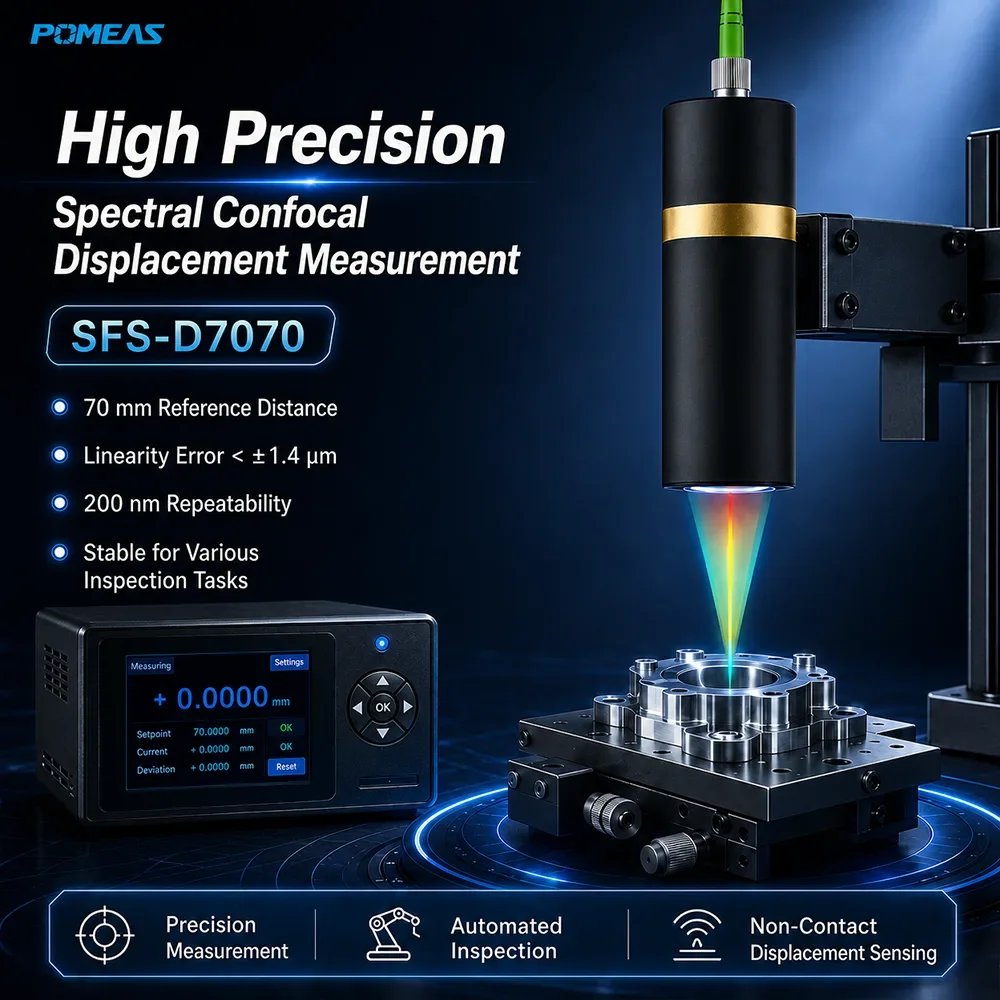

• Повторяемость 200 nm и погрешность линейности ＜±1.4 μm
• Диапазон измерения ±3.5 mm (полный ход 7 mm)
• Угол измерения ±10°

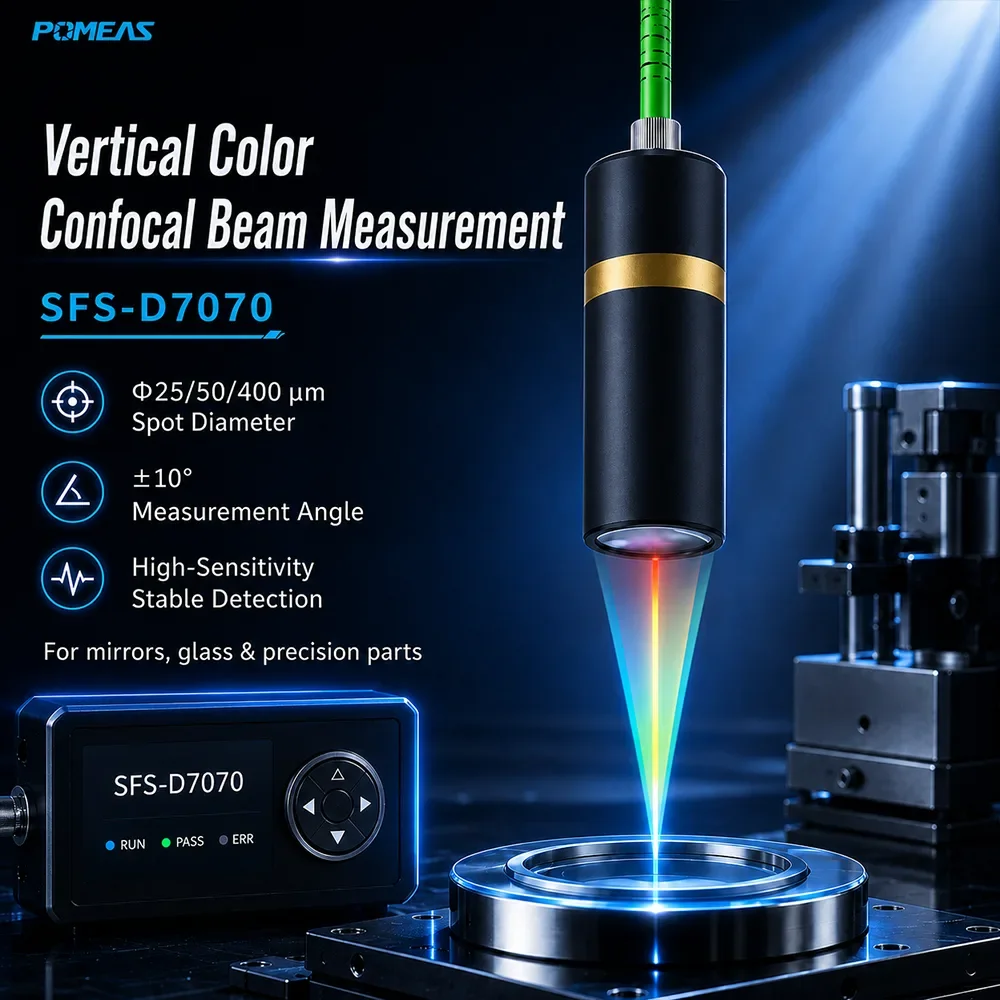

• Диаметр пятна Φ25/50/400 μm
• Бесконтактное оптическое измерение: не повреждает поверхность детали
• Минимальная измеримая толщина 5% F.S., подходит для прозрачных материалов
• Температурная характеристика ＜0.03% F.S./°C, степень защиты IP40

Технические характеристики

Типичные применения

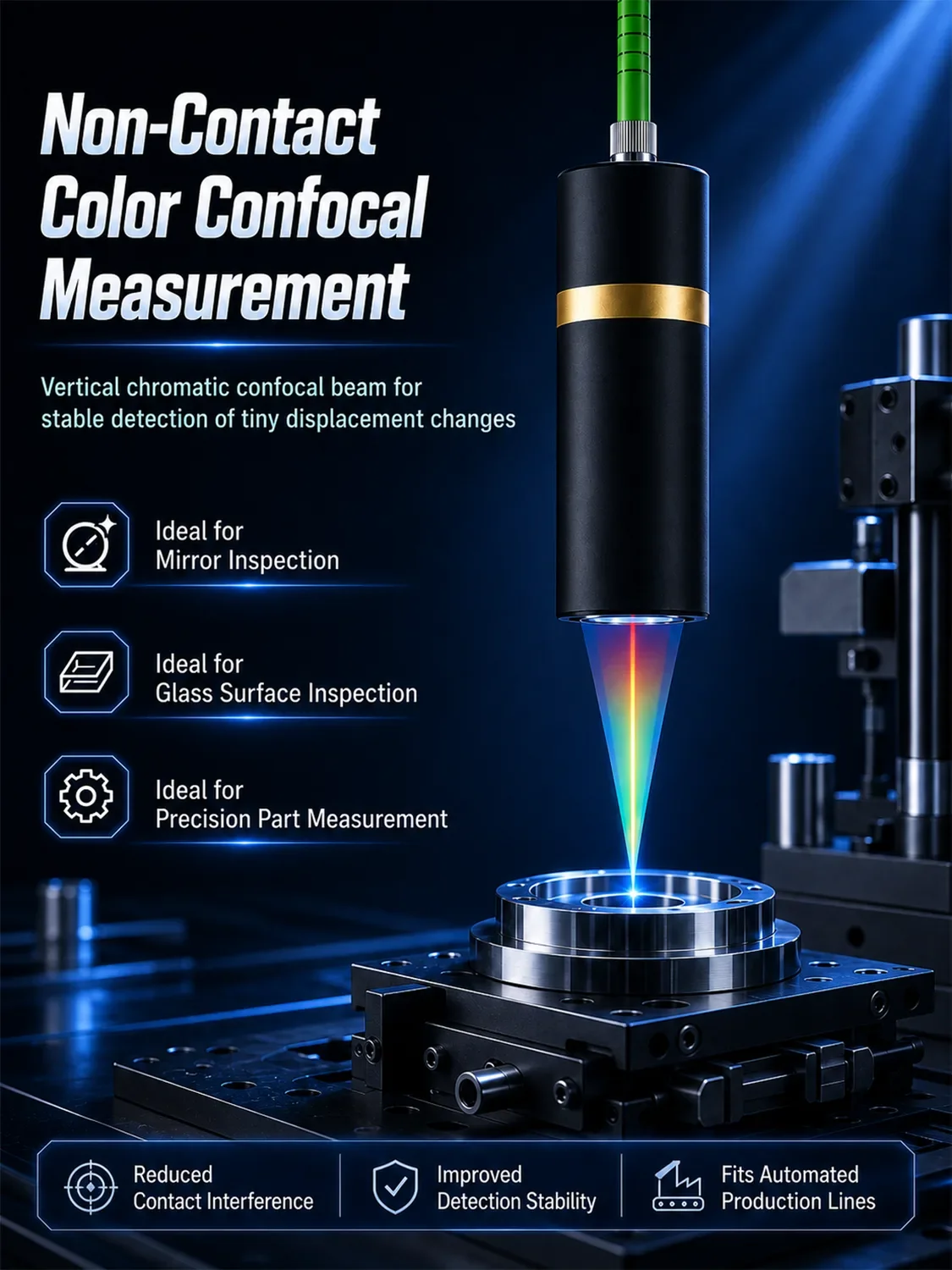

SFS-D7070 применяется для бесконтактного измерения перемещения, высоты, профиля и толщины, точного размерного контроля и контроля деталей с непрозрачными и прозрачными поверхностями. Обеспечивает диапазон ±3.5 mm при рабочем расстоянии 70 mm.

Частые вопросы

Какова точность SFS-D7070?

Повторяемость 200 nm, погрешность линейности ＜±1.4 μm, температурная характеристика ＜0.03% F.S./°C.

Каковы диапазон измерения и рабочее расстояние?

Рабочее расстояние 70 mm, диапазон измерения ±3.5 mm (полный ход 7 mm).

Можно ли измерять прозрачные материалы?

Да. Хроматический конфокальный принцип фокусируется отдельно на верхней и нижней поверхностях; минимальная измеримая толщина составляет 5% F.S..
