Конфокальный хроматический датчик перемещения 50 nm, диапазон ±1.3 mm

Описание продукта

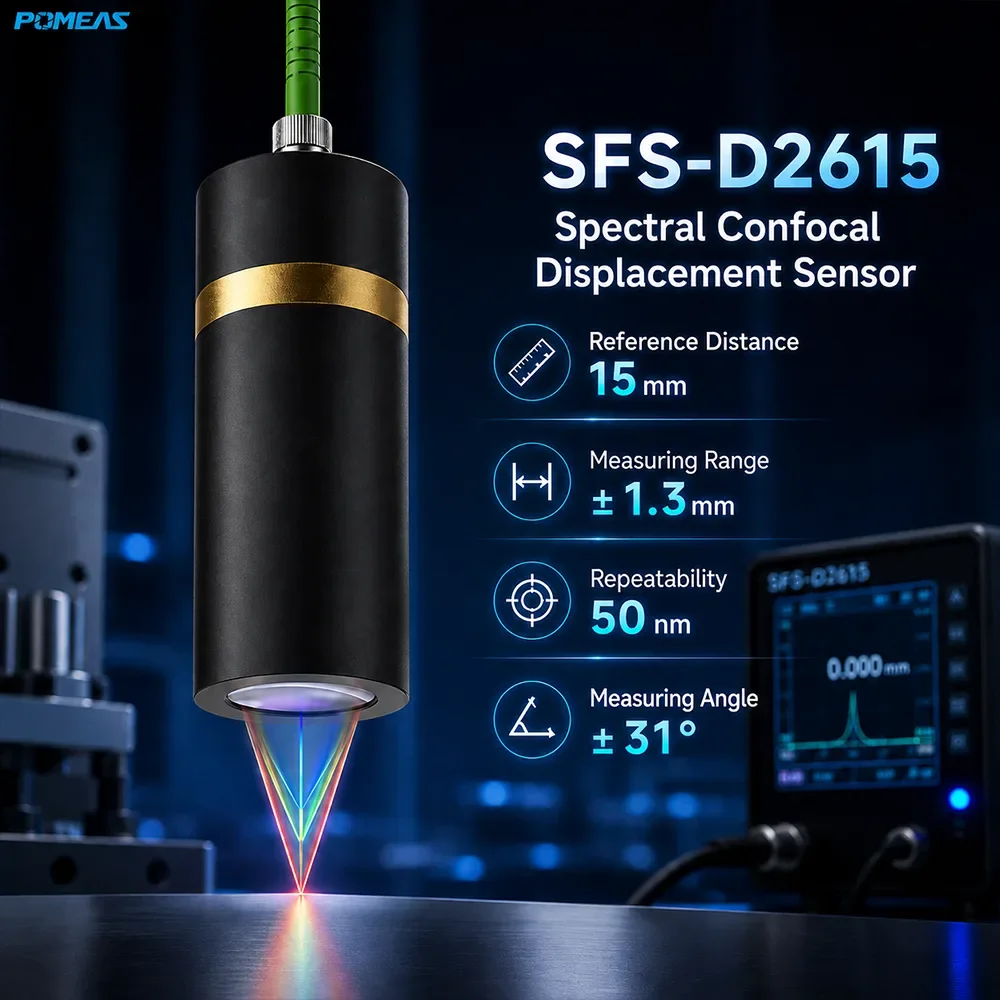

POMEAS SFS-D2615 — это конфокальный хроматический датчик перемещения высокой точности с рабочим расстоянием 15 mm, диапазоном измерения ±1.3 mm и повторяемостью 50 nm. Погрешность линейности составляет ＜±0.26 μm, угол измерения достигает ±31°. Корпус имеет размеры Φ36×97.9 mm при массе 228 g, что упрощает интеграцию в компактные позиции. Хроматический конфокальный принцип обеспечивает бесконтактное измерение непрозрачных и прозрачных материалов при минимальной измеримой толщине 5% F.S..

Основные особенности

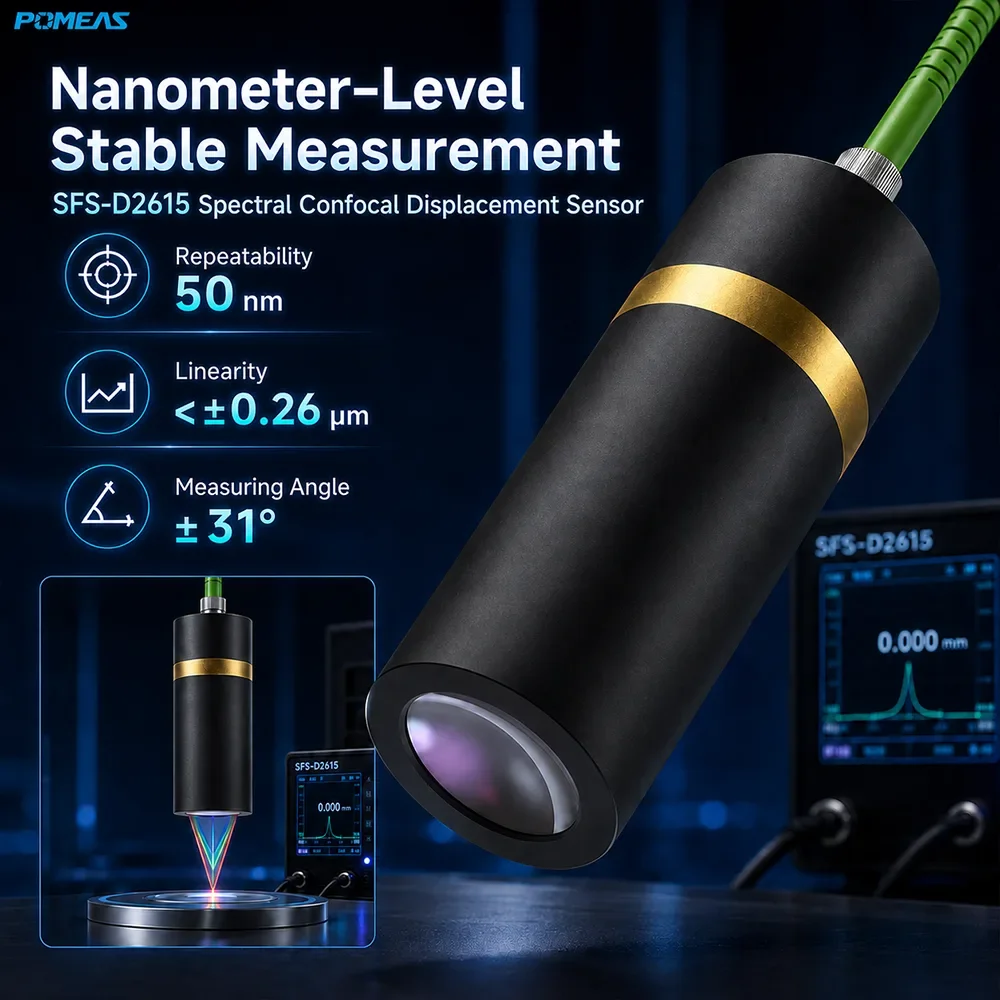

• Повторяемость 50 nm и погрешность линейности ＜±0.26 μm
• Диапазон измерения ±1.3 mm (полный ход 2.6 mm)
• Угол измерения ±31°

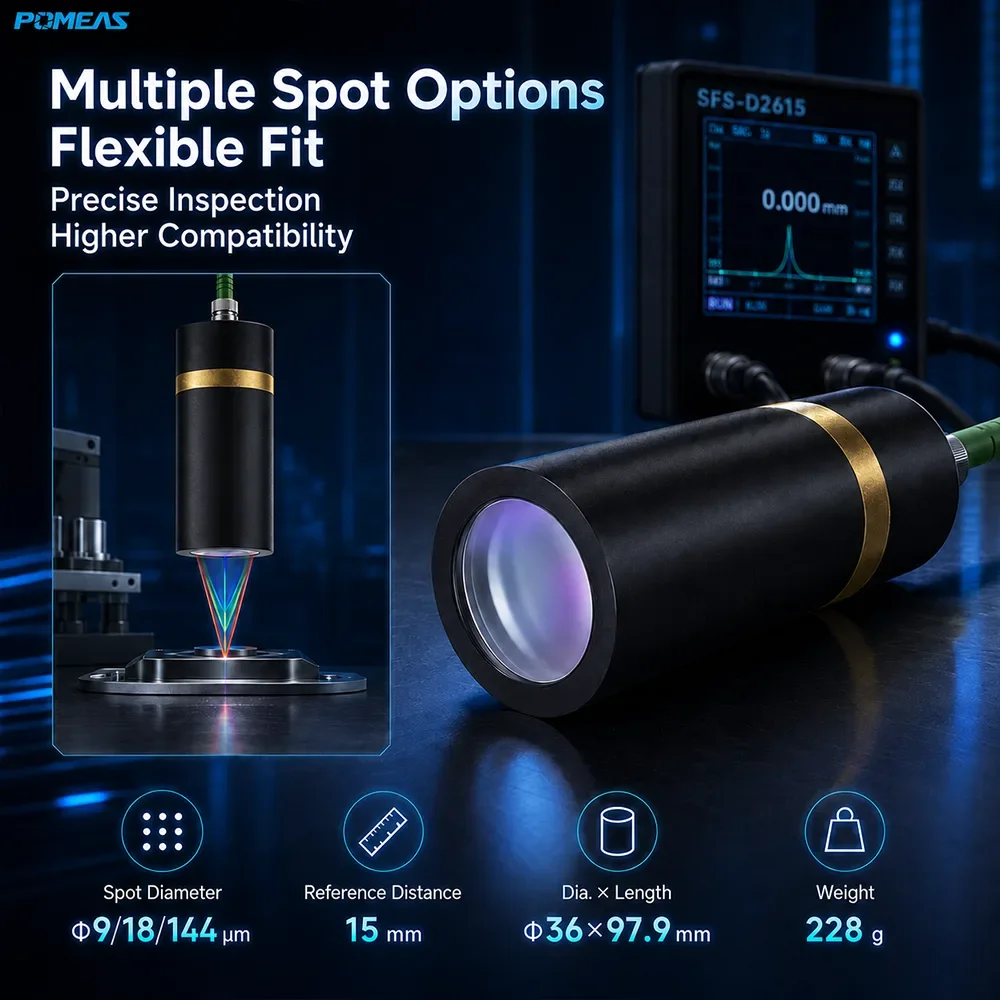

• Диаметр пятна Φ9/18/144 μm
• Бесконтактное оптическое измерение: не повреждает поверхность детали
• Минимальная измеримая толщина 5% F.S., подходит для прозрачных материалов

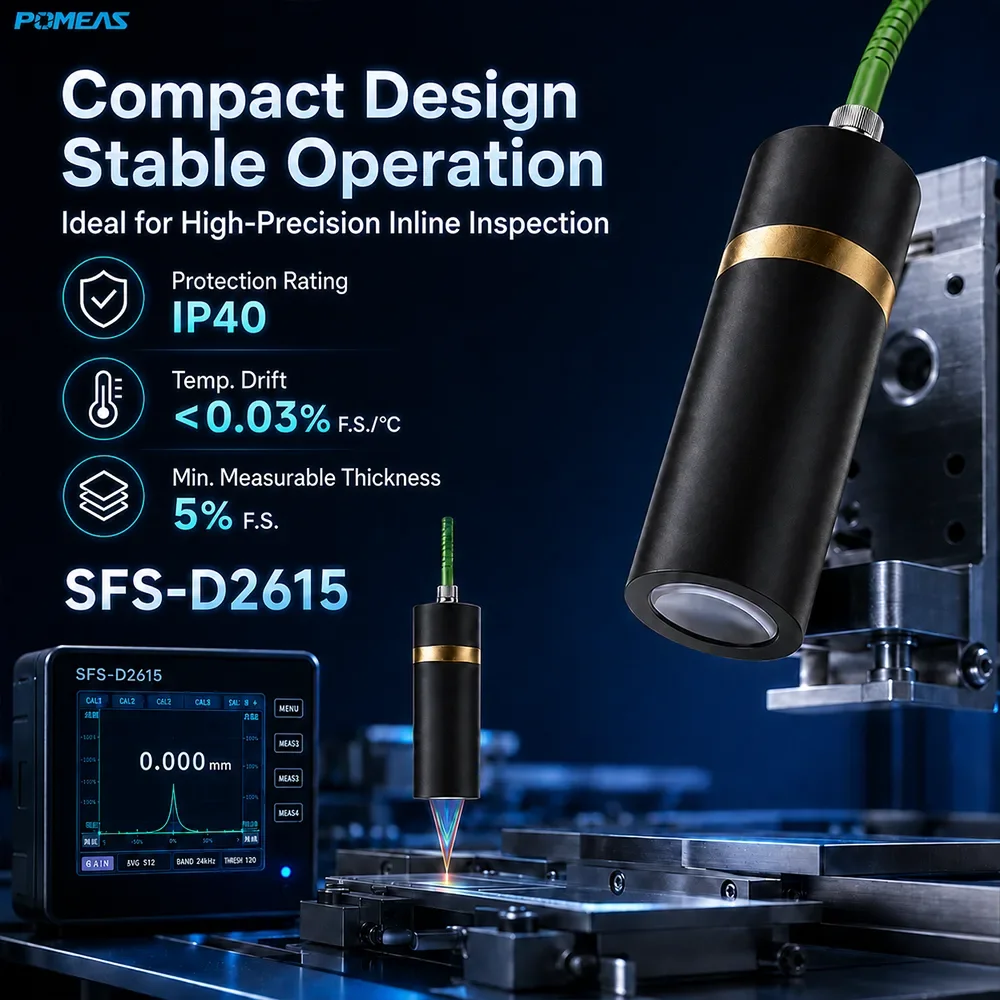

• Температурная характеристика ＜0.03% F.S./°C, степень защиты IP40

Технические характеристики

Типичные применения

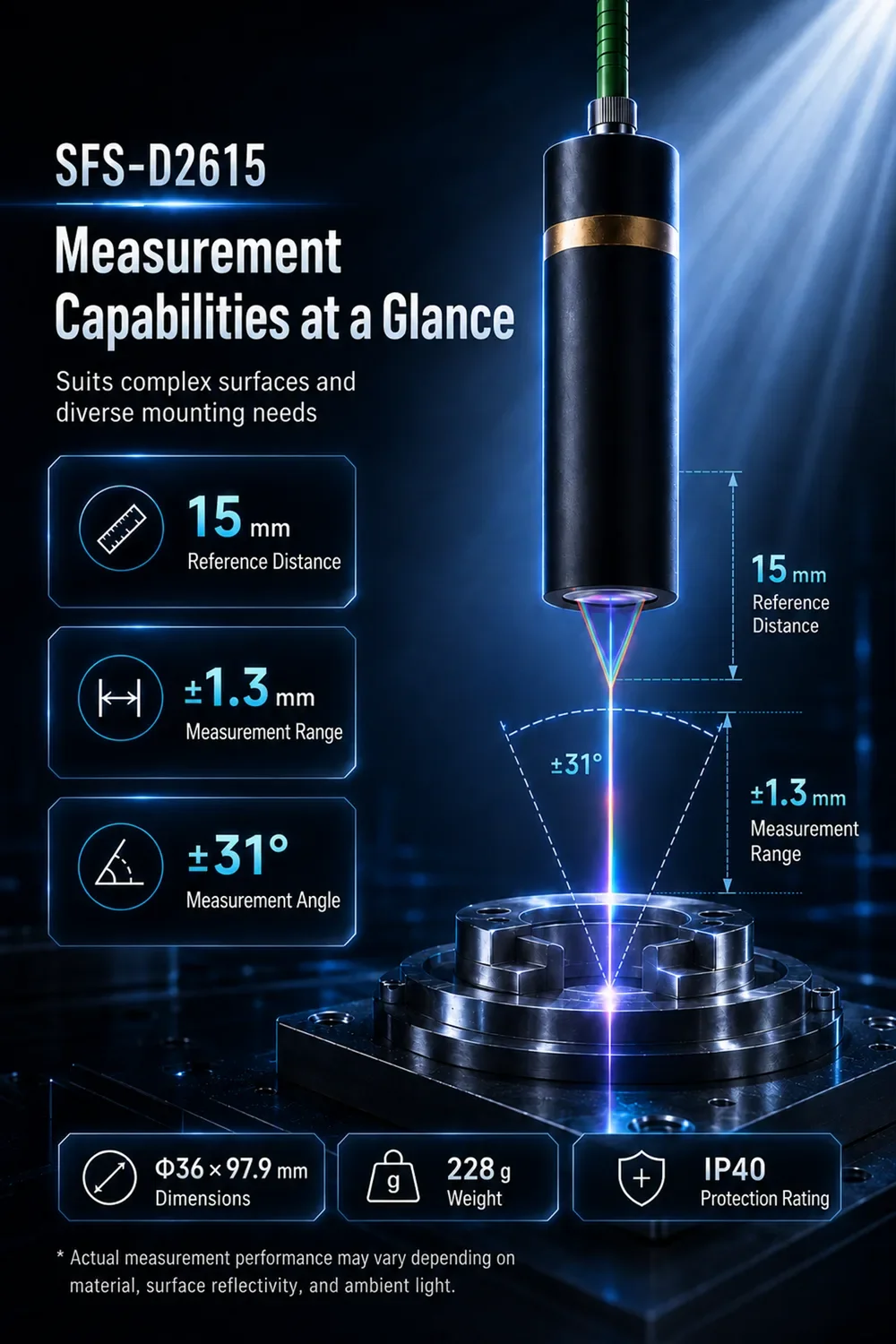

SFS-D2615 применяется для бесконтактного измерения перемещения, высоты, профиля и толщины, точного размерного контроля и контроля деталей с непрозрачными и прозрачными поверхностями. Обеспечивает диапазон ±1.3 mm при рабочем расстоянии 15 mm.

Частые вопросы

Какова точность SFS-D2615?

Повторяемость 50 nm, погрешность линейности ＜±0.26 μm, температурная характеристика ＜0.03% F.S./°C.

Каковы диапазон измерения и рабочее расстояние?

Рабочее расстояние 15 mm, диапазон измерения ±1.3 mm (полный ход 2.6 mm).

Можно ли измерять прозрачные материалы?

Да. Хроматический конфокальный принцип фокусируется отдельно на верхней и нижней поверхностях; минимальная измеримая толщина составляет 5% F.S..
