Коаксиальный телецентрический объектив высокого разрешения 2.0X

Коаксиальный телецентрический объектив высокого разрешения 2.0X

PMS-LTCM2-110C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 4.53 μm, дисторсия TV 0.03%; у…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM2-110C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 4.53 μm, дисторсия TV 0.03%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

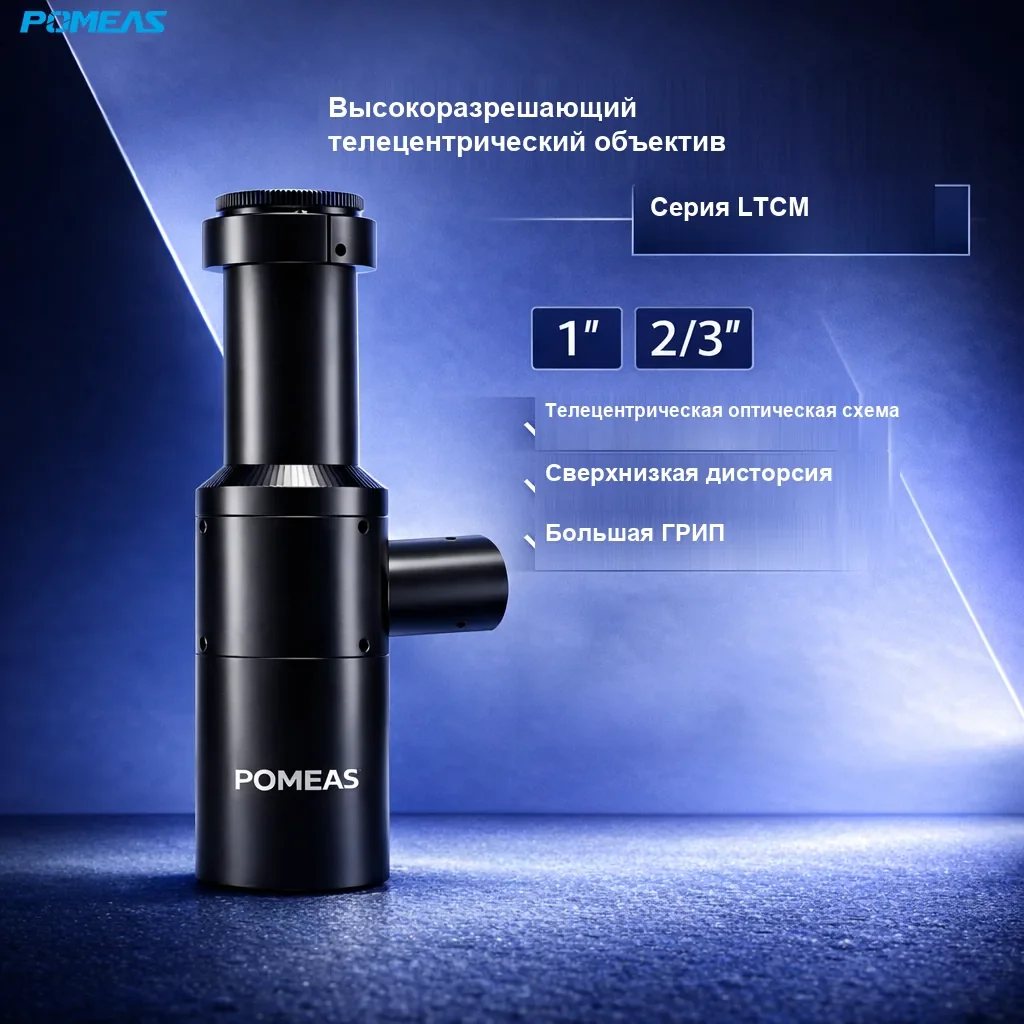

PMS-LTCM2-110C Телецентрический объектив с коаксиальной подсветкой высокого разрешения

Основные особенности

Увеличение 2.0X со встроенной коаксиальной подсветкой для мелких деталей на отражающих изделиях.
Разрешение на стороне объекта 4.53 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Поле зрения 2.4 × 1.8 мм на сенсоре 1/3" для малых объектов.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM2-110C
Увеличение	2.0X
Рабочее расстояние	110mm
Разрешение	4.53μm
Дисторсия TV	0.03%
Глубина резкости	0.27mm
NA (числовая апертура)	0.0074
Число F	13.5
Макс. размер сенсора	2/3″
Поле зрения (сенсор 1/3")	2.4mm×1.8mm
Длина	132.6mm
Диаметр	55.5mm
Подсветка	Coaxial
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

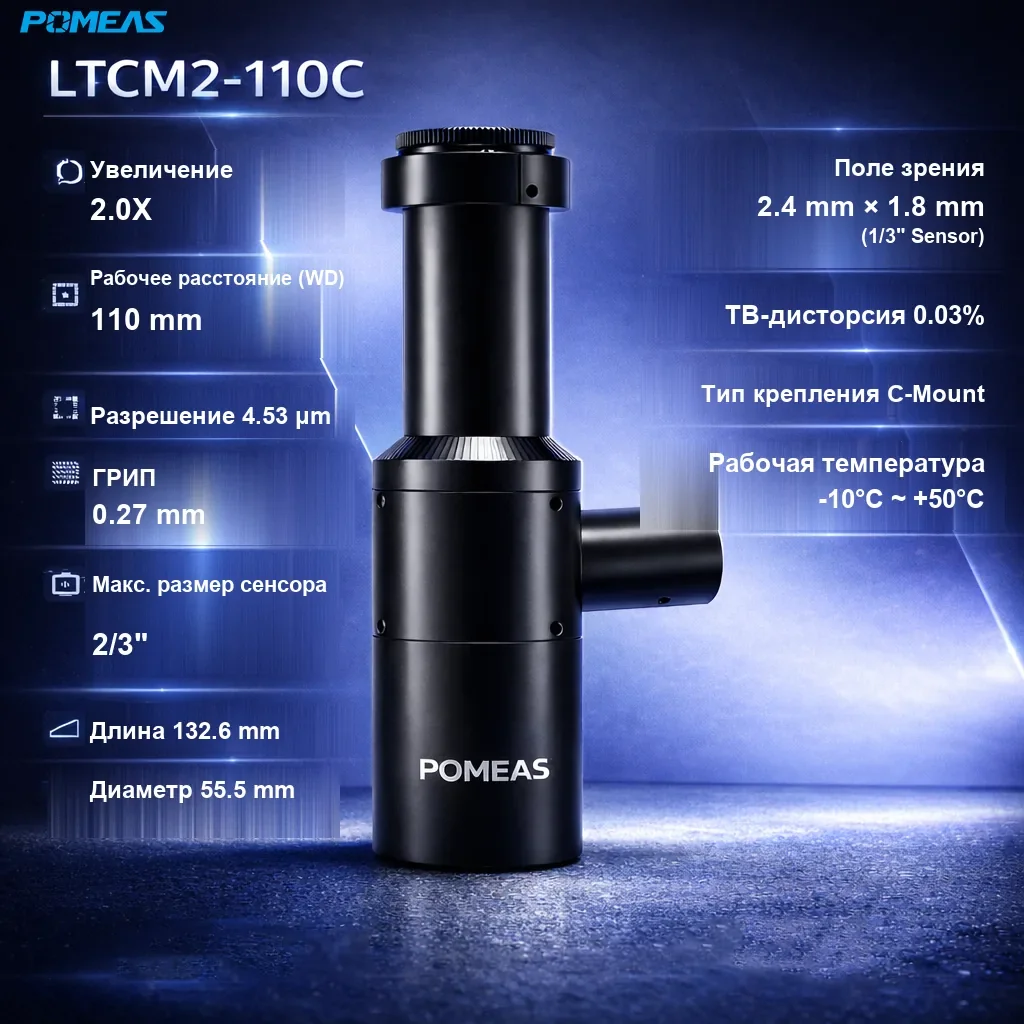

PMS-LTCM2-110C Телецентрический объектив с коаксиальной подсветкой высокого разрешения - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.03% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
