Стандартный телецентрический объектив 1.5X, 110mm WD

Стандартный телецентрический объектив 1.5X, 110mm WD

PMS-LTC15-110 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.02%, разр…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTC15-110 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.02%, разрешение 12.43 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению. Крепление C-Mount, поддержка сенсоров до 2/3".

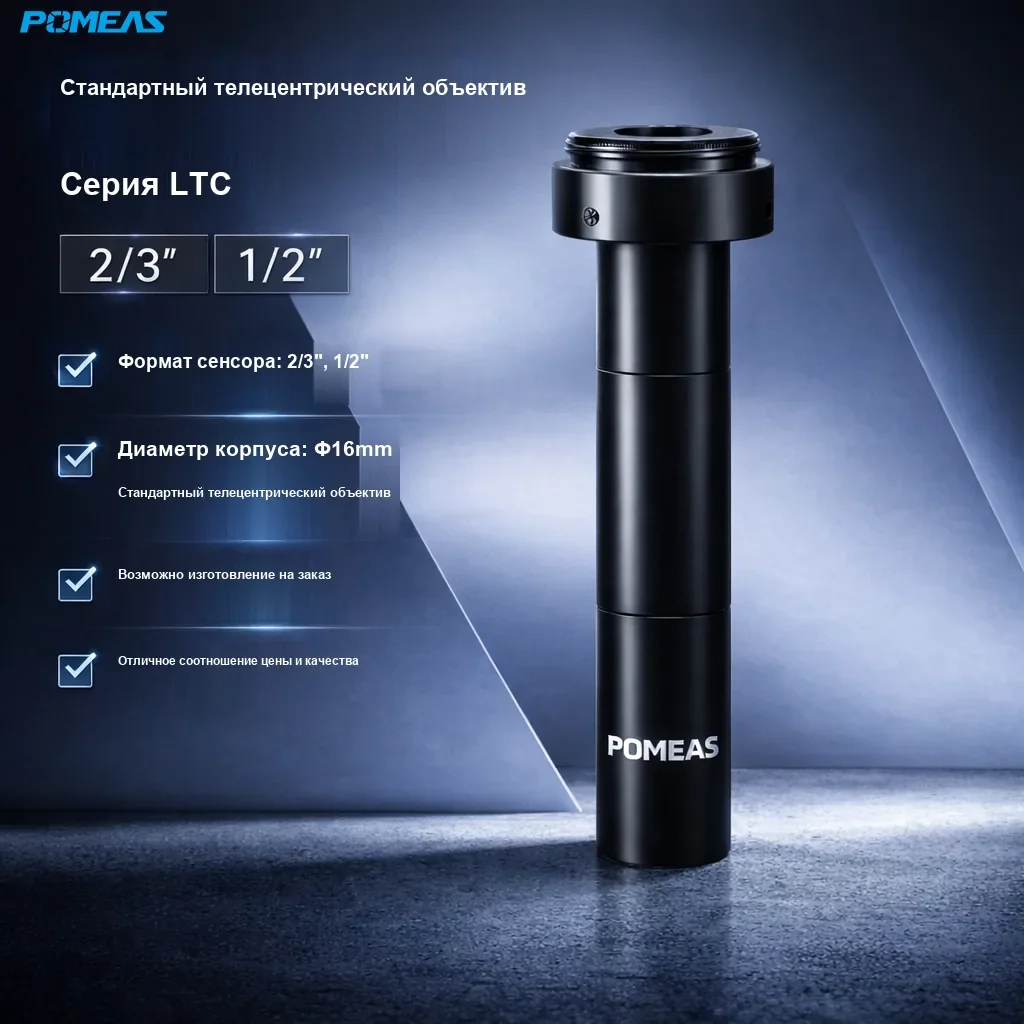

PMS-LTC15-110 Стандартный телецентрический объектив

Основные особенности

Телецентрическая схема с дисторсией TV 0.02% — геометрия изображения метрологического уровня.
Разрешение на стороне объекта 12.43 μm для контроля мелких деталей.
Глубина резкости компенсирует разброс высоты деталей.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTC15-110
Увеличение	1.5X
Рабочее расстояние	110mm
F-число	F/27.8
Разрешение	12.43μm
Глубина резкости	0.99mm
Дисторсия TV	0.02%
NA (объект)	0.027
Макс. совместимый сенсор	2/3″
Поддерживаемые форматы	1/4″ 2.1mm×1.6mm, 1/3″ 3.2mm×2.4mm, 1/2″ 4.3mm×3.2mm, 1/1.8″ 4.8mm×3.6mm, 2/3″ 5.9mm×4.4mm
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

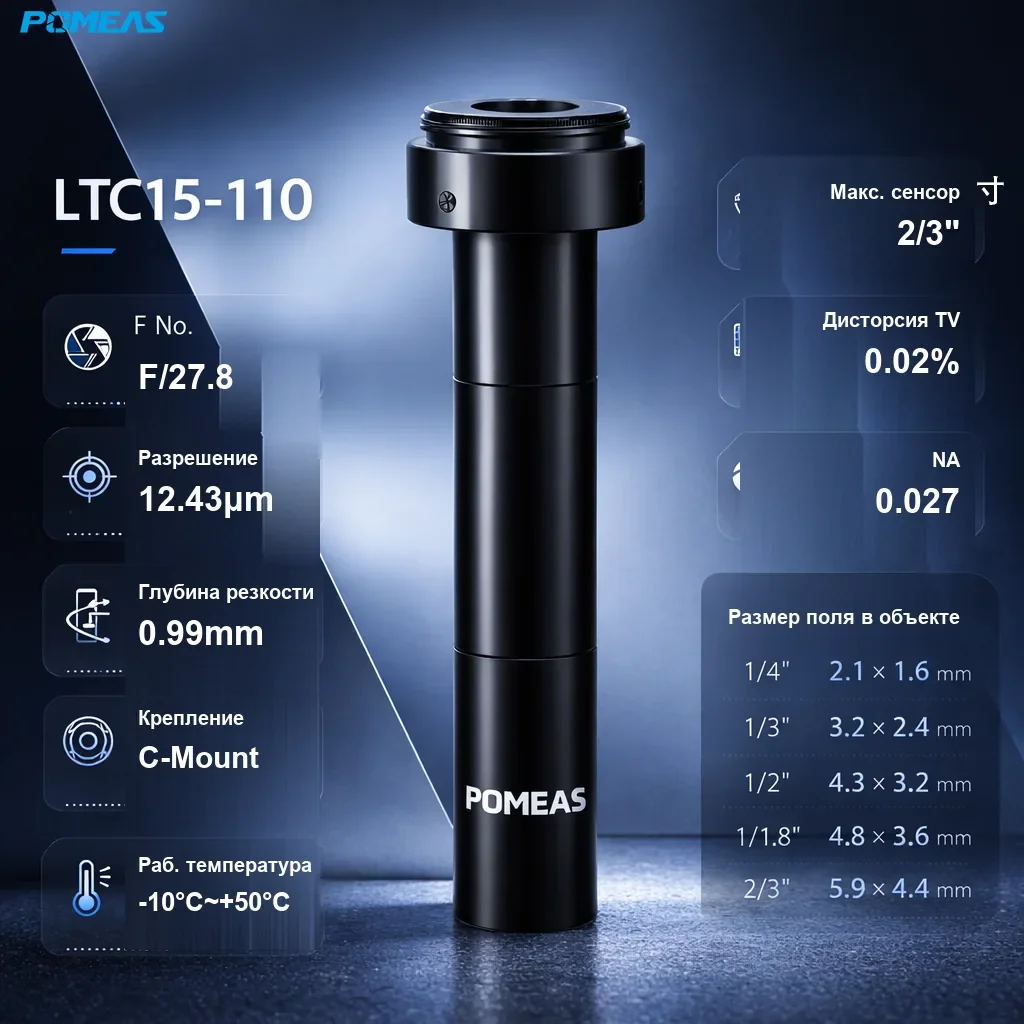

PMS-LTC15-110 Стандартный телецентрический объектив - Технические характеристики

Типичные применения

Размерные измерения, контроль механических деталей, инспекция электроники и полупроводников, онлайн-контроль качества и машинное зрение в автомобилестроении, электронике и медицине.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и зачем он нужен?

Телецентрический объектив сохраняет постоянное увеличение при изменении рабочего расстояния, поэтому измеренные по изображению размеры не зависят от положения детали. Это основа точной оптической метрологии.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
