¿Cómo medir el ángulo de la cara inclinada de una fibra óptica de menos de 0,1 mm?

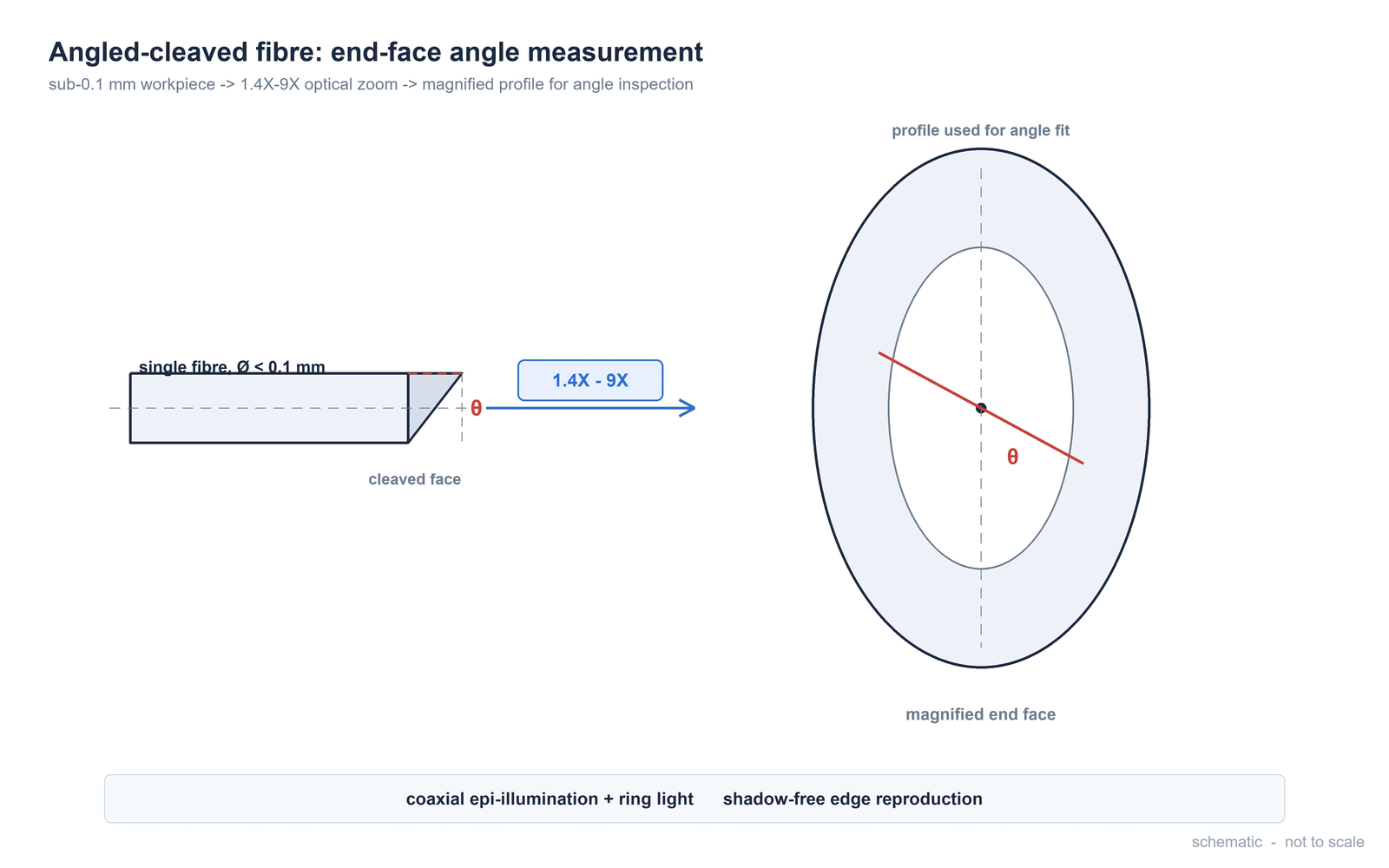

En breve: el ángulo de la cara tallada en bisel de una fibra óptica de menos de 0,1 mm se obtiene ajustando directamente el contorno de su extremo sobre una imagen ampliada. La clave no es solo el aumento: hace falta una transición de borde estrecha y estable —que se consigue eliminando la sombra del propio cilindro con iluminación coaxial episcópica combinada con luz anular— y un rango de zoom que permita localizar la pieza a bajo aumento y medir el ángulo a alto aumento dentro del mismo sistema óptico, sin cambiar de objetivo.

Parámetros clave del proyecto

Contexto: por qué una fibra de menos de 0,1 mm es un caso límite

En comunicaciones ópticas, la fibra con lente de extremo tallado en bisel se emplea por su alta eficiencia de acoplamiento y su baja reflexión de retorno: es uno de los componentes críticos del enlace. Precisamente por eso el ángulo de su cara tallada debe verificarse pieza a pieza, no por muestreo. El problema es la escala: con un diámetro por debajo de 0,1 mm, el extremo completo ocupa una fracción mínima del campo si el aumento no es suficiente, y cualquier inestabilidad en la localización del borde se traduce directamente en error de ángulo.

Por qué fallan los montajes convencionales

Tres razones explican por qué el montaje habitual no llega al objetivo de repetibilidad:

1. Aumento y nitidez insuficientes. La microscopía visual convencional no resuelve el extremo de una pieza tan pequeña: el contorno queda blando y el ajuste angular pierde repetibilidad, por mucho que se refine el algoritmo después.
2. El objetivo no trae medición. Los fabricantes de objetivos de microscopio no entregan medición de precisión, de modo que el integrador acaba coordinando varios proveedores para completar el proyecto: más interfaces que mantener, más riesgo en la integración y un servicio postventa fragmentado.
3. Sombra sobre una pieza cilíndrica. Con iluminación lateral, el propio cilindro proyecta sombra sobre el borde que se quiere medir; el borde detectado se desplaza y el ángulo calculado oscila entre capturas.

Configuración del sistema

El razonamiento que fija el diseño

La incertidumbre de un ángulo ajustado sobre un contorno depende de dos factores: cuánto mide la base sobre la que se ajusta y con qué precisión se localiza cada uno de sus bordes. La relación es geométrica y vale para cualquier sistema:

Incertidumbre angular ≈ arctan(incertidumbre de localización del borde ÷ longitud de la base)  —  relación geométrica general, no un dato del proyecto.

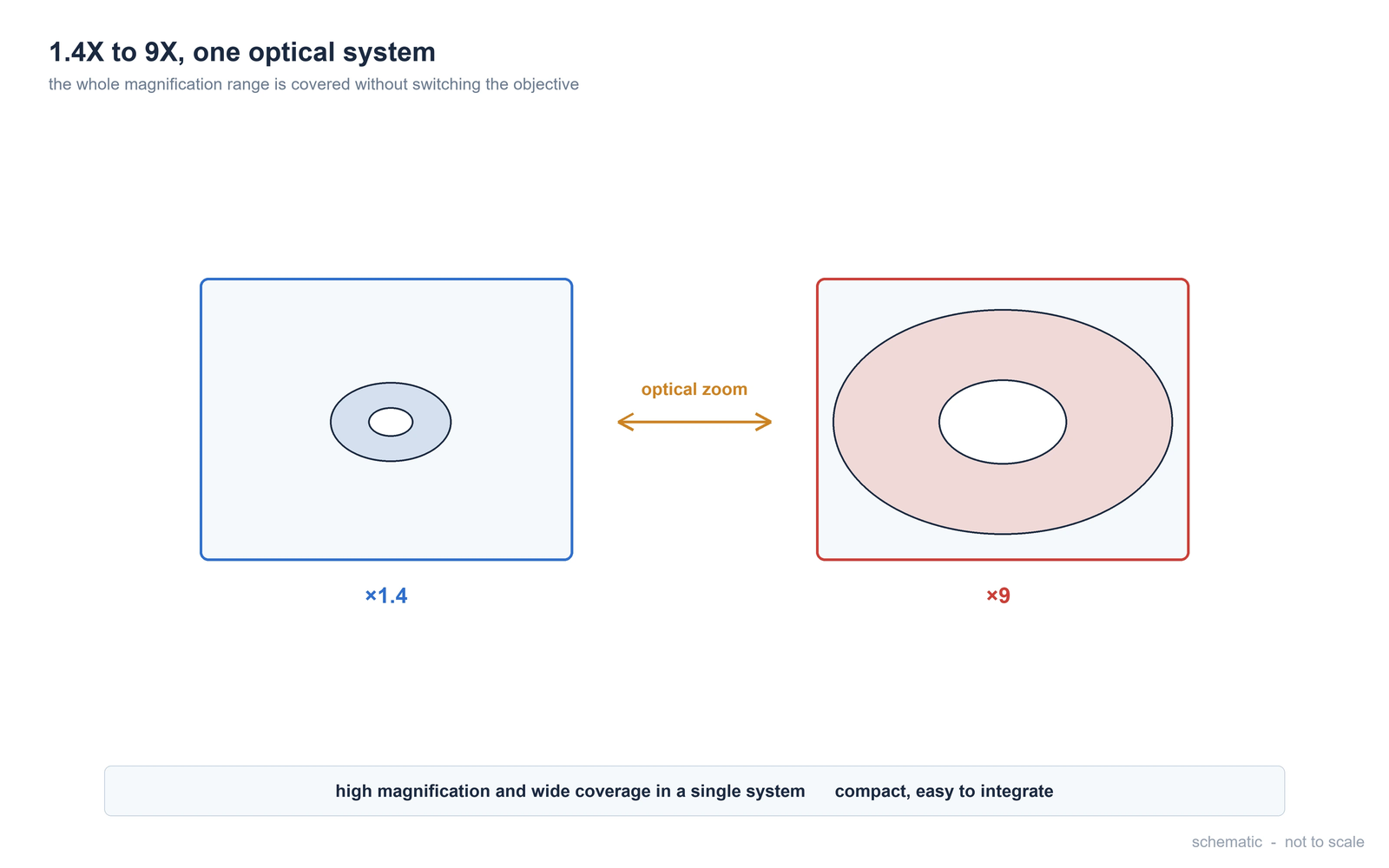

De ahí salen dos consecuencias prácticas. Primera: a mayor aumento, el mismo tramo físico se proyecta sobre más píxeles, la base del ajuste se alarga y el denominador crece. Segunda: cuanto más estrecha y estable es la transición de gris del borde, menor es el término de localización. El rango de zoom de 1,4X a 9X cubre ambos extremos del problema dentro del mismo sistema óptico: a bajo aumento se localiza la fibra y se fija el punto de medida; a alto aumento se ajusta el ángulo sobre el contorno ampliado, sin cambiar de objetivo y sin reencuadrar la pieza.

Resultado del proyecto

Con el sistema de medición multisensor, la fibra se coloca sobre la plataforma de trabajo y la medición se ejecuta en un solo disparo, con el resultado dimensional mostrado directamente en pantalla. Según el registro del proyecto, el sistema mantiene una repetibilidad alta y un comportamiento estable a lo largo del tiempo, con datos en tiempo real y trazables, lo que cubre los requisitos de control de calidad y trazabilidad del sector de las comunicaciones ópticas.

Cadena de decisión para su propia aplicación

1. Diámetro de la pieza → fija el aumento mínimo: compruebe qué fracción del campo ocupa el extremo de la fibra antes de decidir la óptica.
2. Tramo que define el ángulo → exija al menos 3–5 píxeles sobre el contorno que se va a ajustar (regla habitual de muestreo). Si no llega, suba aumento o resolución; no recorte campo.
3. Tipo de borde → pieza cilíndrica o translúcida: iluminación coaxial más anular para eliminar sombra; superficies planas con relieve: luz de campo claro.
4. ¿Quién mide? → si necesita el ángulo en pantalla y trazable, exija la función de medición dentro del mismo sistema óptico en lugar de exportar a un software externo.
5. Integración → verifique espacio, montura y distancia de trabajo antes de fijar la óptica, sobre todo si la estación ya está construida.

Preguntas frecuentes

¿Se puede medir el ángulo de una cara tallada en bisel sin software externo?

Sí. El sistema de medición integra la función angular: el contorno del extremo de la fibra se ajusta directamente sobre la imagen y el ángulo se lee en pantalla en un solo disparo, sin exportar la captura a un programa de terceros.

¿Qué aumento se necesita para una fibra de menos de 0,1 mm?

Depende del tamaño de píxel proyectado sobre la pieza. Como regla práctica, el tramo de contorno que define el ángulo debe cubrir al menos 3–5 píxeles para que el ajuste sea estadísticamente significativo. El rango de zoom de 1,4X a 9X permite localizar la pieza a bajo aumento y medir el ángulo a alto aumento sin cambiar de objetivo.

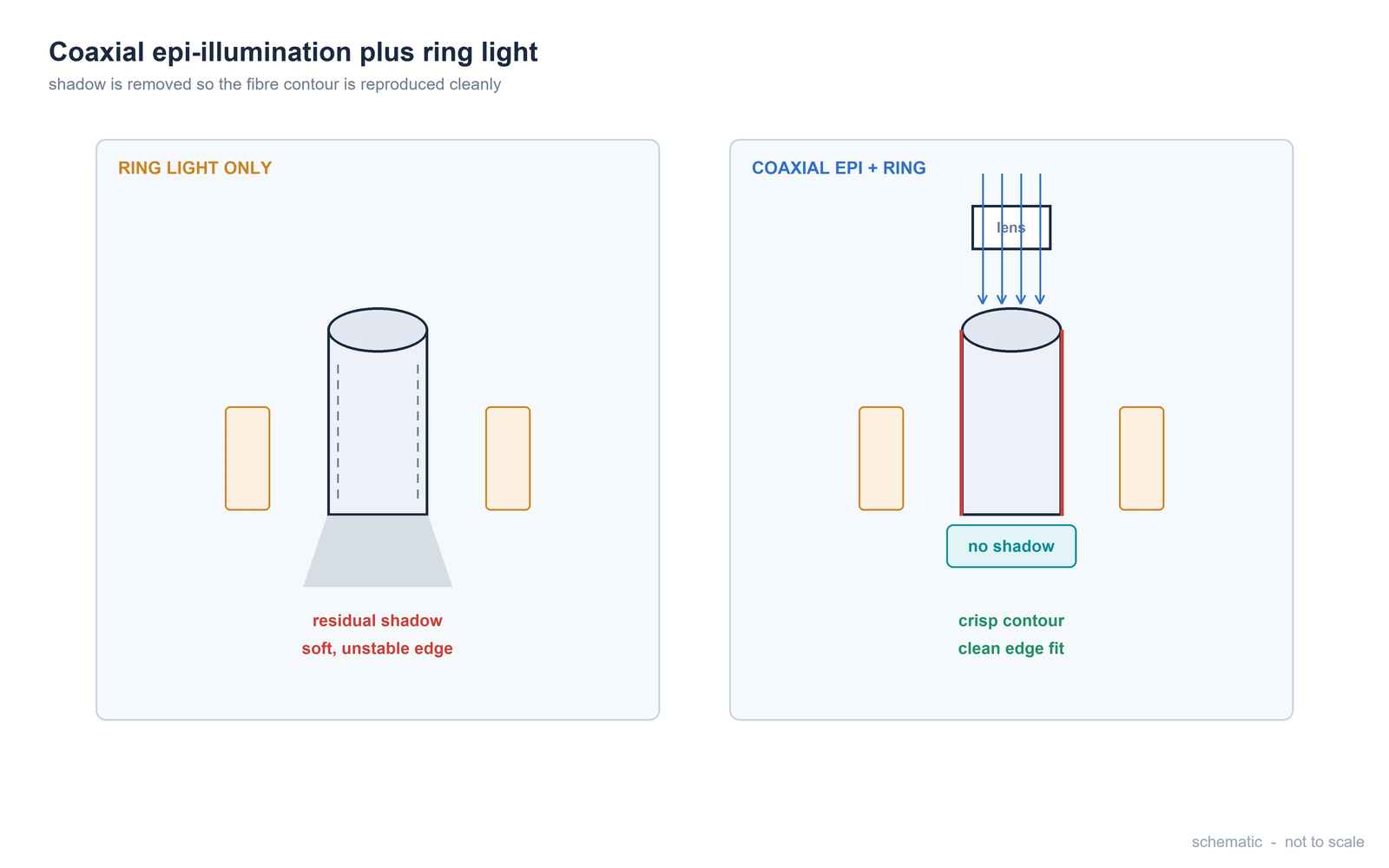

¿Por qué se combina iluminación coaxial con luz anular?

Porque una fibra cilíndrica proyecta sombra bajo iluminación lateral y su contorno se vuelve inestable. La luz coaxial episcópica junto con la anular reparte la iluminación alrededor del eje óptico, elimina la sombra y deja un contorno nítido y repetible sobre el que ajustar el ángulo. Para evaluar su pieza concreta, contacte con nuestro equipo técnico.
