Descripción del producto
El POMEAS SFS-D410 es un sensor confocal cromático de desplazamiento de alta precisión con distancia de referencia 10 mm, rango de medición ±0.2 mm y repetibilidad de 12 nm. El error de linealidad es ＜±0.08 μm y el ángulo de medición alcanza ±43°. Su estructura mide Φ40×99.4 mm con un peso de 186 g, lo que facilita la integración en puestos compactos. El principio confocal cromático permite medir sin contacto materiales opacos y transparentes, con un espesor mínimo medible de 5% F.S..

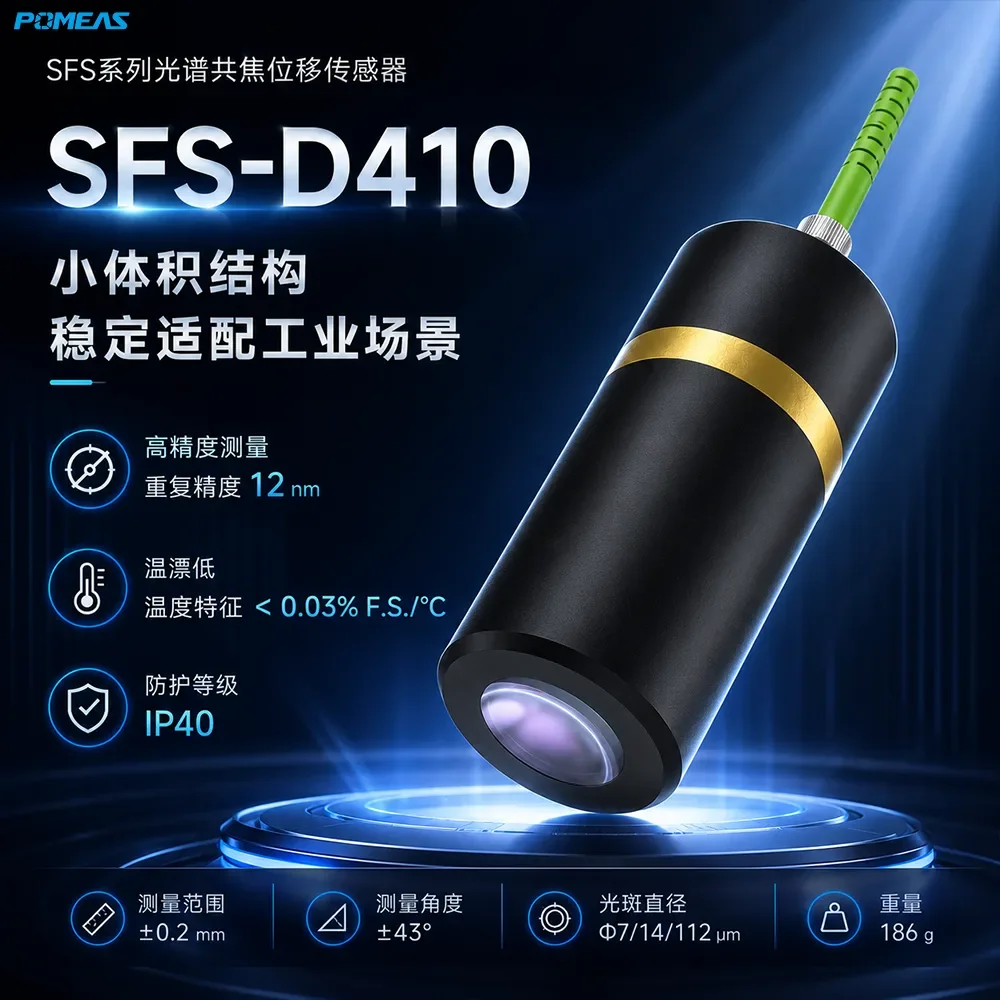

![sensor confocal cromático de desplazamiento POMEAS SFS-D410]()
Características principales
- Repetibilidad de 12 nm y error de linealidad ＜±0.08 μm
- Rango de medición ±0.2 mm (recorrido total 0.4 mm)
- Ángulo de medición ±43°
- Diámetro de punto Φ7/14/112 μm
- Medición óptica sin contacto: no daña la superficie de la pieza
- Espesor mínimo medible 5% F.S., válido para materiales transparentes
- Característica térmica ＜0.03% F.S./°C, grado de protección IP40
Especificaciones técnicas
| Modelo | SFS-D410 |
|---|
| Distancia de referencia | 10 mm |
|---|
| Rango de medición | ±0.2 mm |
|---|
| Recorrido total | 0.4 mm |
|---|
| Ángulo de medición | ±43° |
|---|
| Diámetro de punto | Φ7/14/112 μm |
|---|
| Repetibilidad | 12 nm |
|---|
| Error de linealidad | <±0.08 μm |
|---|
| Dimensiones | Φ40×99.4 mm |
|---|
| Peso | 186 g |
|---|
| Espesor mínimo medible | 5% F.S. |
|---|
| Característica térmica | <0.03% F.S./°C |
|---|
| Grado de protección | IP40 |
|---|
| Método de medición | Medición óptica sin contacto |
|---|
| Marca | POMEAS |
|---|
Aplicaciones típicas
El SFS-D410 se utiliza en medición sin contacto de desplazamiento, altura, perfil y espesor, control dimensional de precisión e inspección de piezas con superficies opacas y transparentes. Cubre un rango de ±0.2 mm con 10 mm de distancia de referencia.

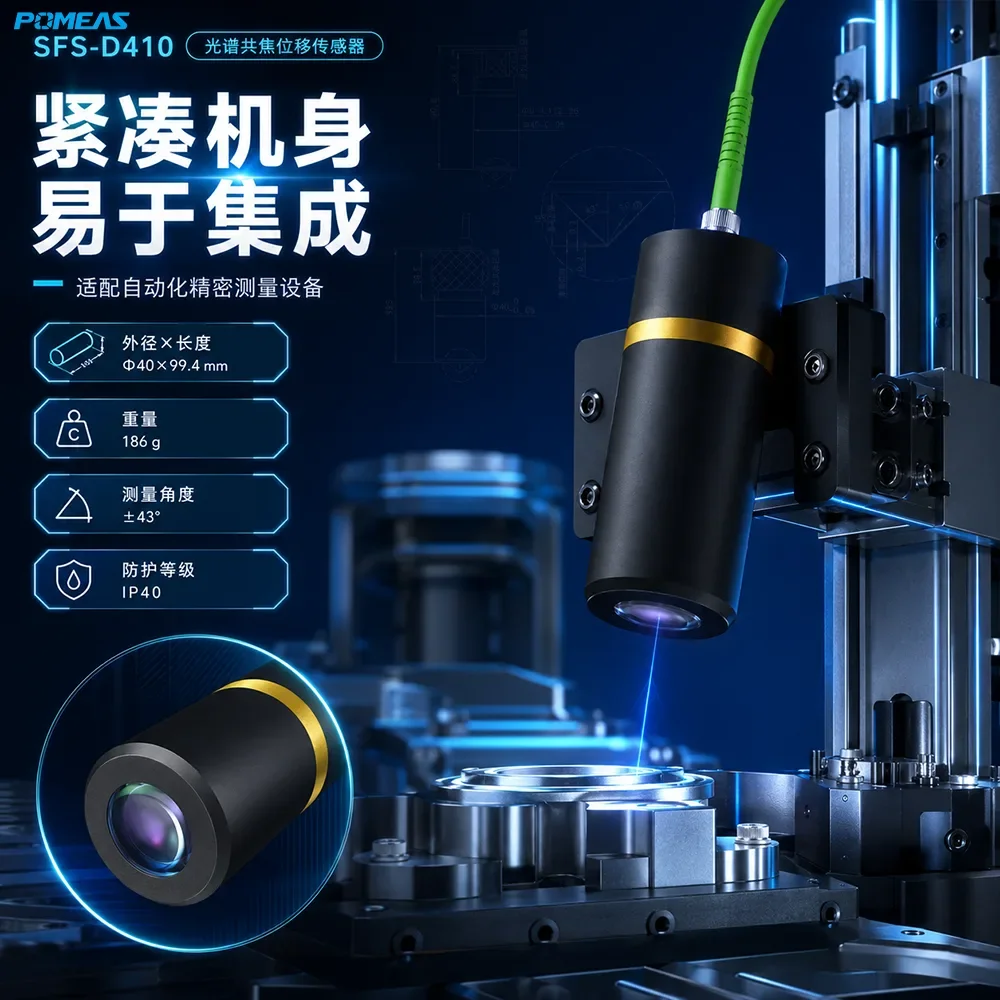

![aplicaciones del SFS-D410]()
Preguntas frecuentes
¿Cuál es la precisión del SFS-D410?
Repetibilidad 12 nm, error de linealidad ＜±0.08 μm y característica térmica ＜0.03% F.S./°C.
¿Cuál es su rango de medición y distancia de referencia?
Distancia de referencia 10 mm, rango de medición ±0.2 mm (recorrido total 0.4 mm).
¿Puede medir materiales transparentes?
Sí. El principio confocal cromático enfoca por separado las superficies superior e inferior; el espesor mínimo medible es 5% F.S..
