Descripción del producto

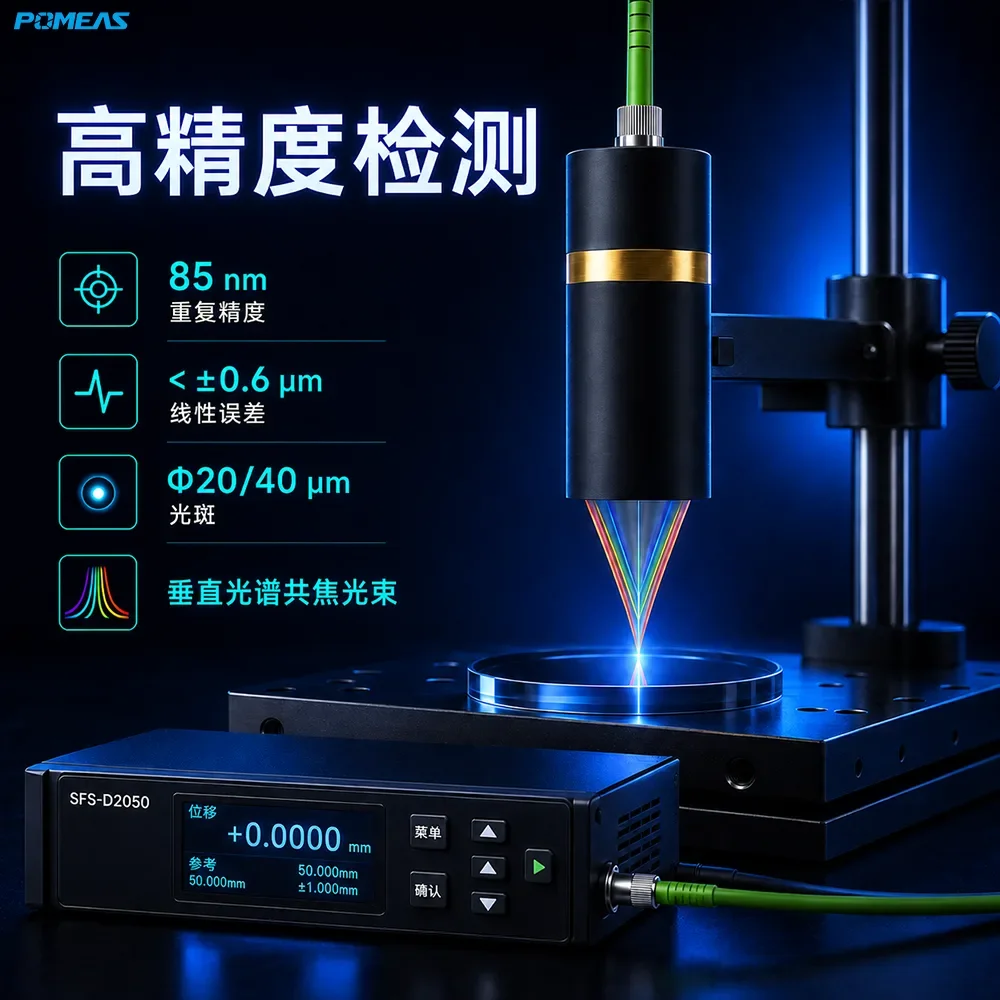

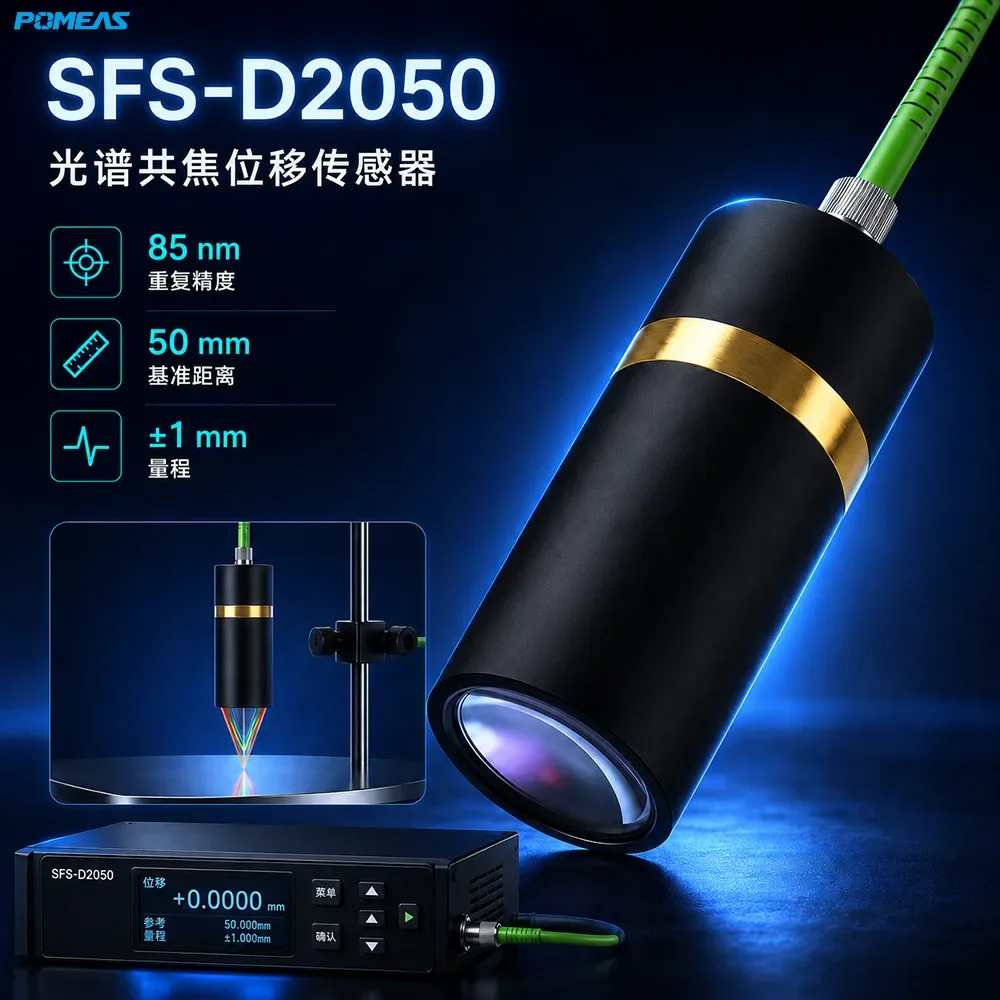

El POMEAS SFS-D2050 es un sensor confocal cromático de desplazamiento de alta precisión con distancia de referencia 50 mm, rango de medición ±1 mm y repetibilidad de 85 nm. El error de linealidad es ＜±0.6 μm y el ángulo de medición alcanza ±14°. Su estructura mide Φ34×90.7 mm con un peso de 162 g, lo que facilita la integración en puestos compactos. El principio confocal cromático permite medir sin contacto materiales opacos y transparentes, con un espesor mínimo medible de 10% F.S..
![sensor confocal cromático de desplazamiento POMEAS SFS-D2050]()
Características principales
- Repetibilidad de 85 nm y error de linealidad ＜±0.6 μm
- Rango de medición ±1 mm (recorrido total 2 mm)
- Ángulo de medición ±14°
- Diámetro de punto Φ20/40 μm
- Medición óptica sin contacto: no daña la superficie de la pieza
- Espesor mínimo medible 10% F.S., válido para materiales transparentes
- Característica térmica ≈0.1% F.S./°C, grado de protección IP40
Especificaciones técnicas
| Modelo | SFS-D2050 |
|---|
| Distancia de referencia | 50 mm |
|---|
| Rango de medición | ±1 mm |
|---|
| Recorrido total | 2 mm |
|---|
| Ángulo de medición | ±14° |
|---|
| Diámetro de punto | Φ20/40 μm |
|---|
| Repetibilidad | 85 nm |
|---|
| Error de linealidad | <±0.6 μm |
|---|

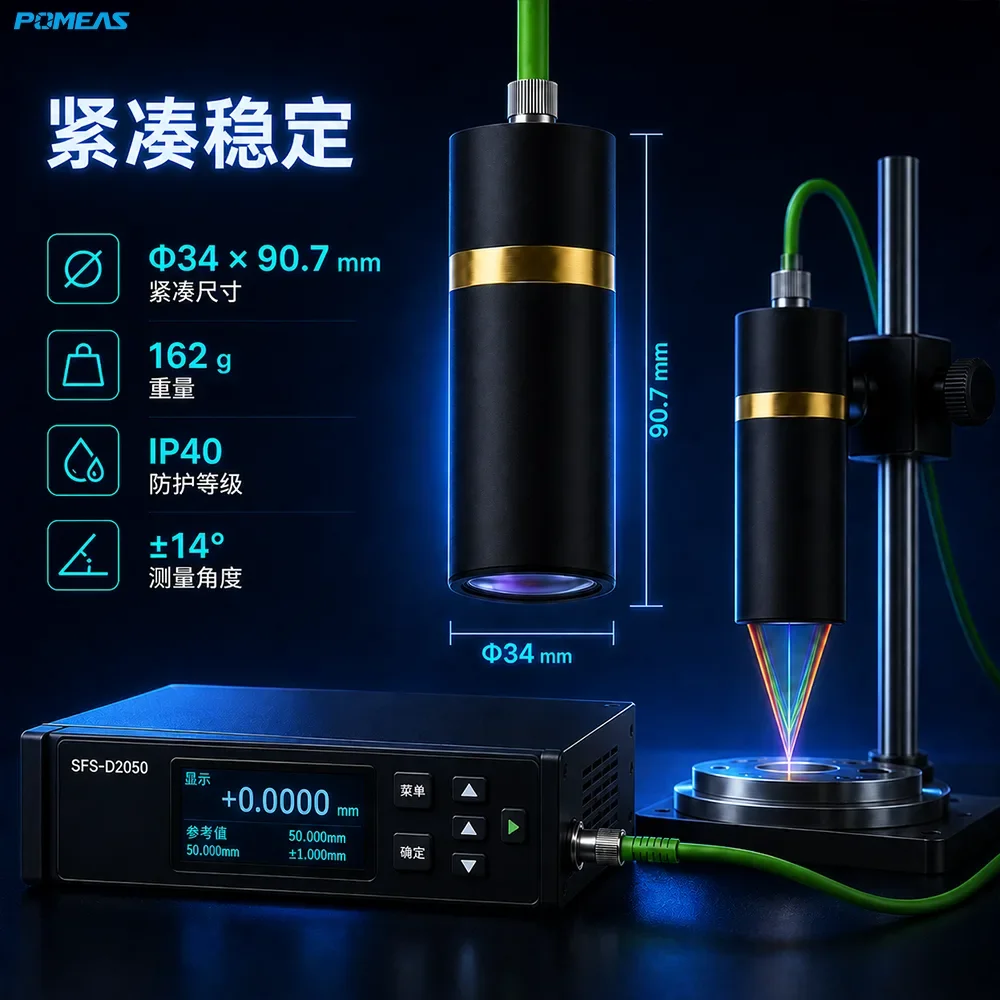

| Dimensiones | Φ34×90.7 mm |
|---|
| Peso | 162 g |
|---|
| Espesor mínimo medible | 10% F.S. |
|---|
| Característica térmica | ≈0.1% F.S./°C |
|---|
| Grado de protección | IP40 |
|---|
| Método de medición | Medición óptica sin contacto |
|---|
| Marca | POMEAS |
|---|

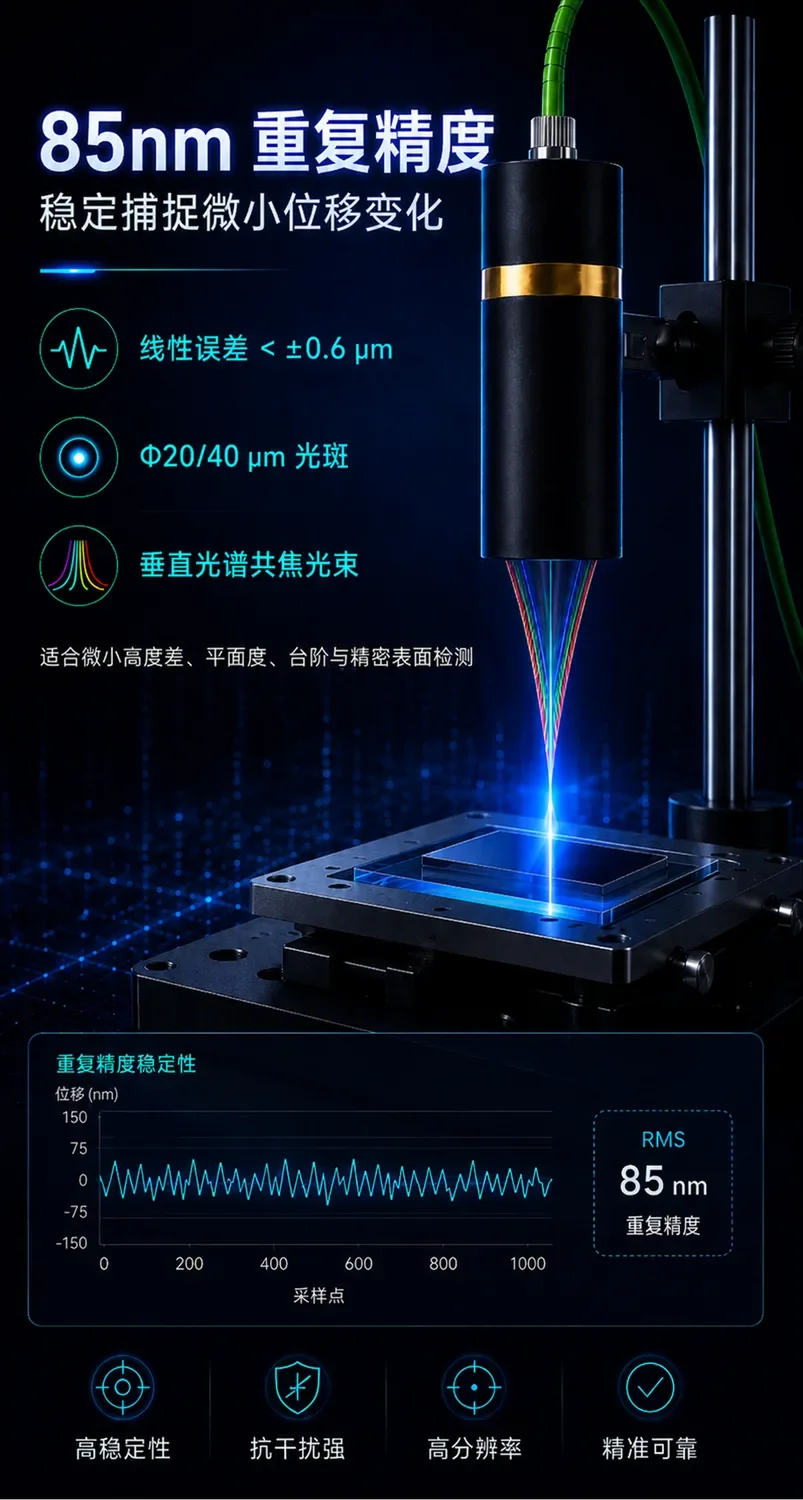

Aplicaciones típicas
El SFS-D2050 se utiliza en medición sin contacto de desplazamiento, altura, perfil y espesor, control dimensional de precisión e inspección de piezas con superficies opacas y transparentes. Cubre un rango de ±1 mm con 50 mm de distancia de referencia.
![aplicaciones del SFS-D2050]()
Preguntas frecuentes
¿Cuál es la precisión del SFS-D2050?
Repetibilidad 85 nm, error de linealidad ＜±0.6 μm y característica térmica ≈0.1% F.S./°C.
¿Cuál es su rango de medición y distancia de referencia?
Distancia de referencia 50 mm, rango de medición ±1 mm (recorrido total 2 mm).

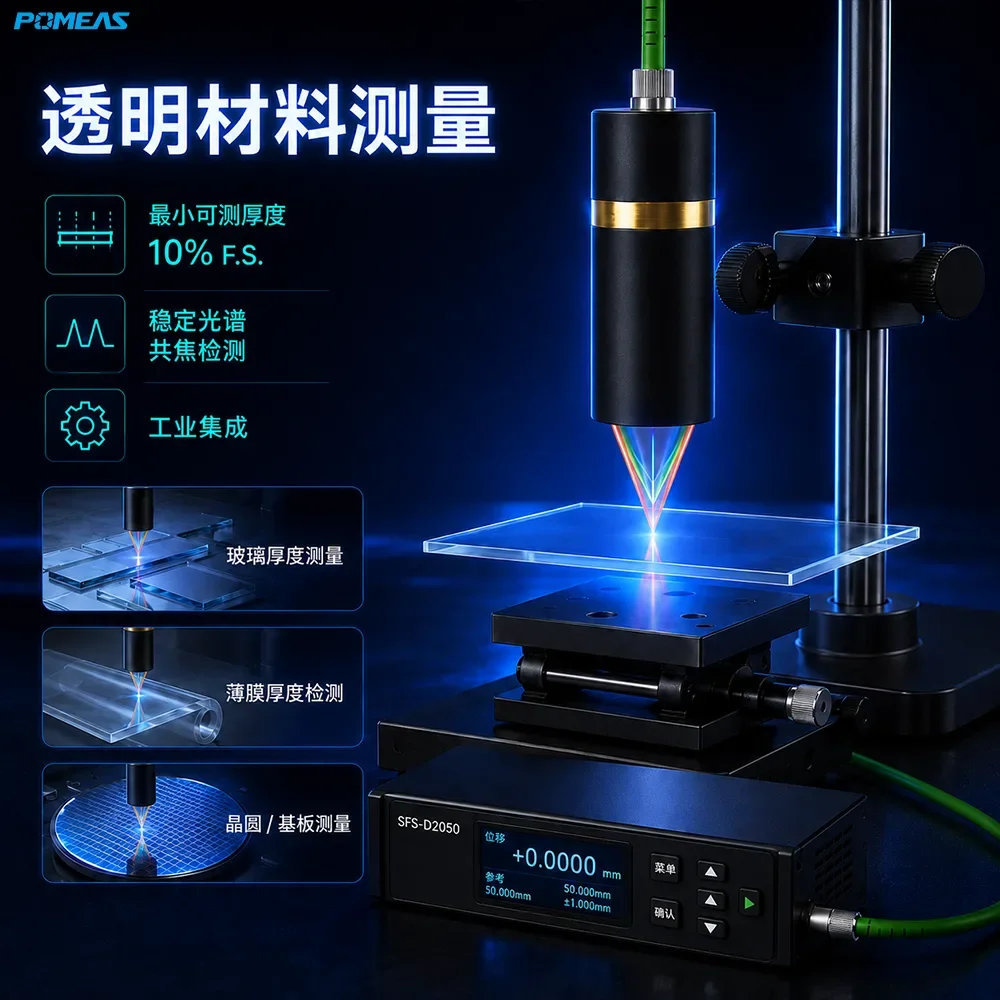

¿Puede medir materiales transparentes?
Sí. El principio confocal cromático enfoca por separado las superficies superior e inferior; el espesor mínimo medible es 10% F.S..
