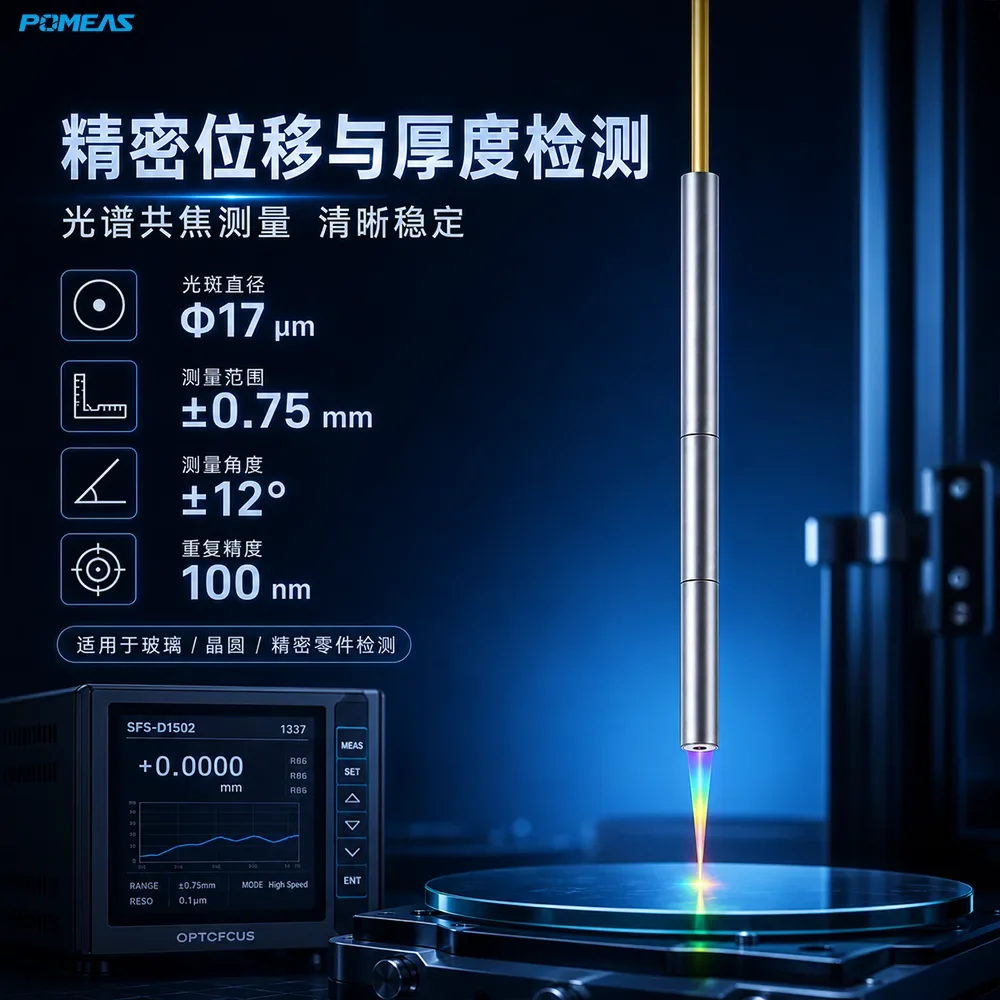

مستشعر الإزاحة الكونفوكالي الطيفي 100 nm، مسافة مرجع 1.7 mm

نظرة عامة على المنتج

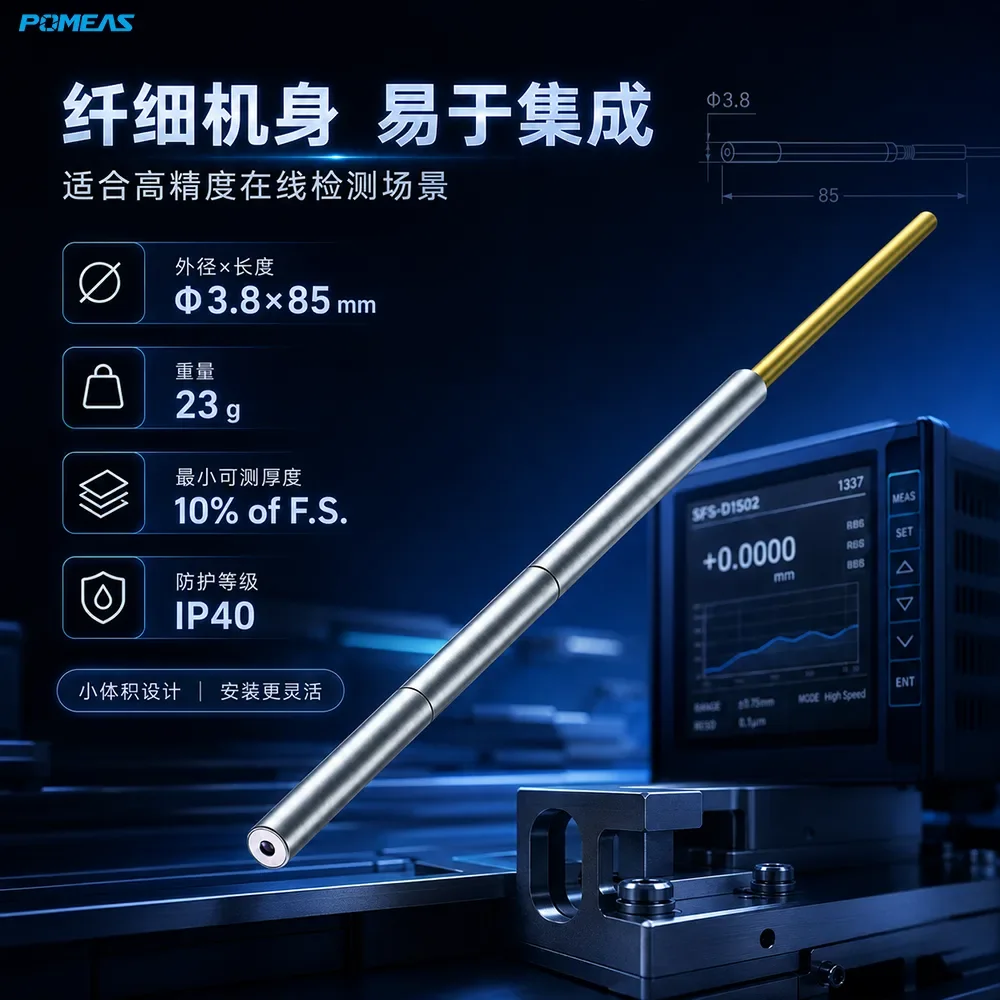

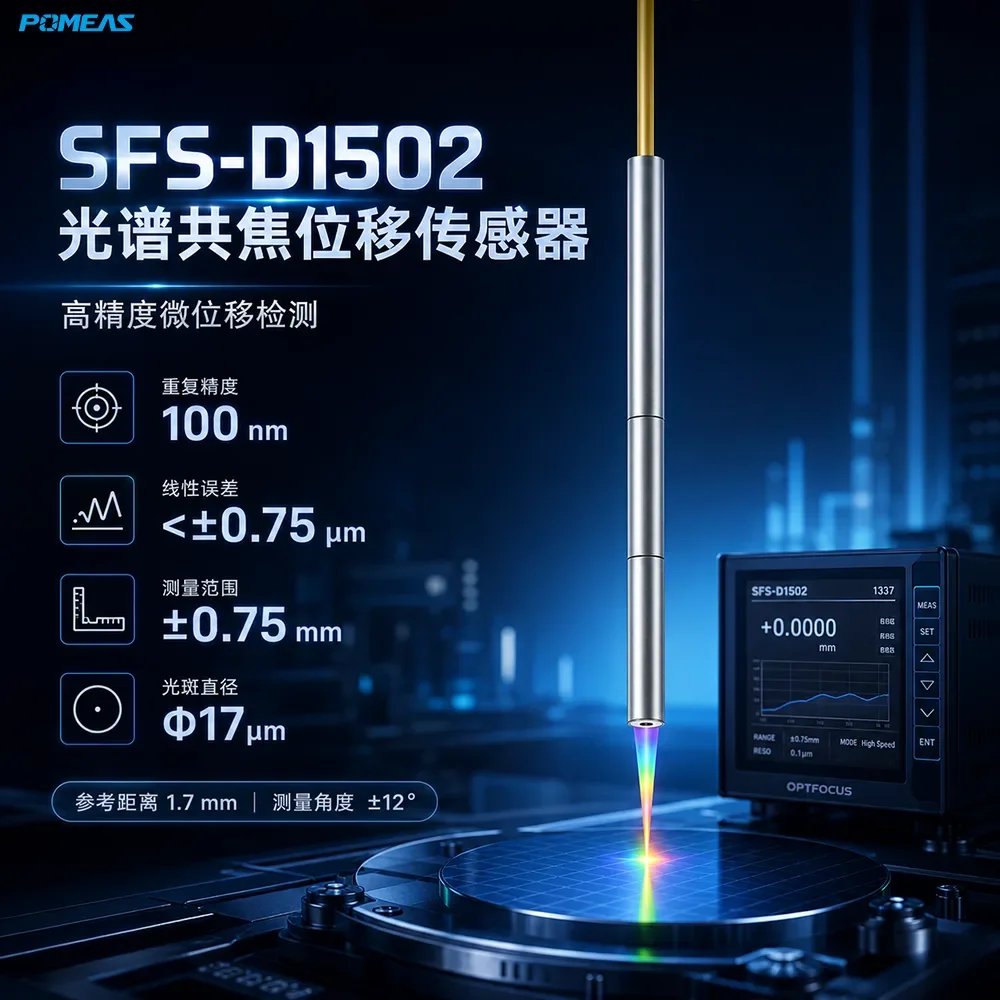

يُعد POMEAS SFS-D1502 مستشعر الإزاحة الكونفوكالي الطيفي عالي الدقة بمسافة مرجع 1.7 mm ونطاق قياس ±0.75 mm وتكرارية 100 nm. يبلغ خطأ الخطية ＜±0.75 μm، وتصل زاوية القياس إلى ±12°. أبعاد الهيكل Φ3.8×85 mm بوزن 23 g، مما يسهّل التركيب في المواضع المدمجة. يتيح المبدأ الكونفوكالي الطيفي قياس المواد المعتمة والشفافة بدون تلامس، بأقل سماكة قابلة للقياس 10% F.S..

الميزات الرئيسية

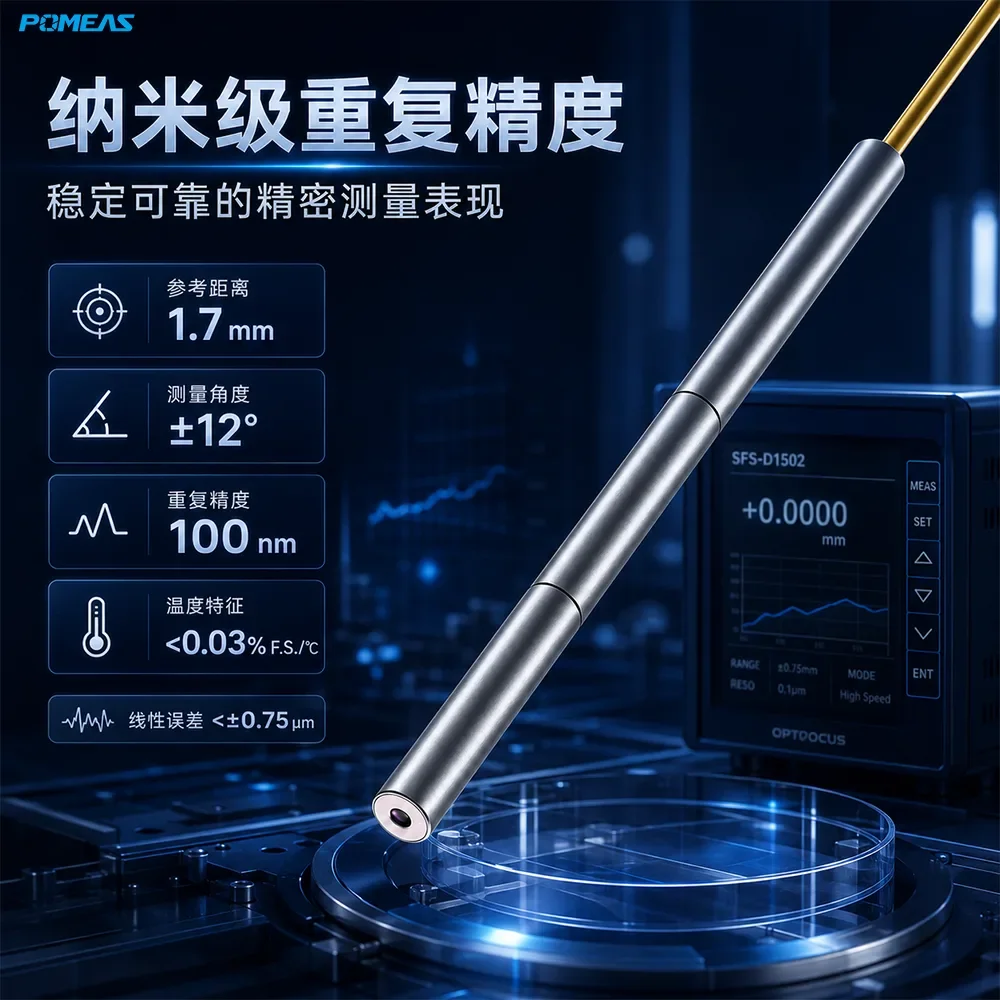

• تكرارية 100 nm وخطأ خطية ＜±0.75 μm
• نطاق القياس ±0.75 mm (المدى الكلي 1.5 mm)
• زاوية القياس ±12°
• قطر البقعة Φ17 μm
• قياس بصري بدون تلامس: لا يتلف سطح القطعة
• أقل سماكة قابلة للقياس 10% F.S.، مناسبة للمواد الشفافة
• الخاصية الحرارية ＜0.03% F.S./°C، درجة الحماية IP40

المواصفات الفنية

التطبيقات النموذجية

يُستخدم SFS-D1502 في القياس بدون تلامس للإزاحة والارتفاع والملف والسماكة، والتحكم الدقيق في الأبعاد، وفحص القطع ذات الأسطح المعتمة والشفافة. يغطي نطاقاً قدره ±0.75 mm بمسافة مرجع 1.7 mm.

الأسئلة الشائعة

ما مدى دقة SFS-D1502؟

التكرارية 100 nm، وخطأ الخطية ＜±0.75 μm، والخاصية الحرارية ＜0.03% F.S./°C.

ما هو نطاق القياس ومسافة المرجع؟

مسافة المرجع 1.7 mm، ونطاق القياس ±0.75 mm (المدى الكلي 1.5 mm).

هل يمكنه قياس المواد الشفافة؟

نعم. يعمل المبدأ الكونفوكالي الطيفي على التركيز بشكل منفصل على السطحين العلوي والسفلي؛ وأقل سماكة قابلة للقياس هي 10% F.S..
