كيفية تحسين عمق الميدان في عدسات الزوم الصناعية: حالة تصوير واقعية

عندما يُطلب من نظام رؤية آلية فحص قطعة ليست مسطحة تمامًا، تكون الشكوى الأولى عادةً واحدة: «المركز حاد، لكن الحواف أو الخلفية ضبابية.» غالبًا ما يُلقي المهندسون اللوم على دقة العدسة، لكن الحد الحقيقي يكون في كثير من الأحيان هو عمق الميدان (DOF) — وهو المدى المحوري في فضاء الجسم الذي يبدو مقبول الوضوح عند إعداد تركيز واحد.

تتناول هذه المقالة حالة عميل واقعية لشركة POMEAS. بدأ العميل بتكوين عدسة واحد ثم انتقل لاحقًا إلى تكوين آخر، بحثًا عن منطقة أوسع تكون في البؤرة على قطعة دقيقة صغيرة. نوضّح ما تغيّر فعليًا، وما لم يتغيّر، وكيفية اتخاذ قرار مشابه دون تخمين.

نظرة سريعة على الحالة

• التكوين الأصلي: عدسة زوم بنقاط تثبيت (detent) من POMEAS طراز LZ-63100D6 + أنبوب TV MINI بمعامل 1X طراز LZ-62010A + عدسة مساعدة 0.5X طراز LZ-66105
• التكوين المحسَّن: عدسة زوم متصلة التكبير 6.5X طراز LZ-650100DS9 من POMEAS + مهايئ TV بمعامل 0.5X + عدسة مساعدة 1X
• جسم الاختبار: مكوّن شريحة صغير رباعي الأطراف
• النتيجة الرئيسية: تُظهر مجموعة الصور النهائية منطقة أوضح وأوسع بشكل ملحوظ داخل البؤرة (صورة الحالة 4)

1. لماذا تصبح الخلفية ضبابية في الرؤية الآلية؟

قد تنشأ الضبابية في صورة الرؤية الآلية من ثلاثة مصادر مختلفة. والتعامل معها كمشكلة واحدة يؤدي إلى حلٍّ خاطئ.

1.1 الضبابية الناتجة عن الخروج من البؤرة بسبب ضحالة عمق الميدان

لكل عدسة مستوى واحد للجسم يكون في البؤرة تمامًا. وكلما ابتعدنا عن ذلك المستوى، تصبح الصورة أقل حدة تدريجيًا. والمسافة بين أقرب وأبعد مستويي جسم مقبولَي الوضوح هي عمق الميدان. وإذا تجاوز تفاوت ارتفاع القطعة عمق الميدان، فستظل بعض المناطق ضبابية مهما كانت العدسة جيدة.

1.2 زيوغ العدسة أو انحناء المجال

قد تُركّز العدسة على مركز المجال وحافته عند مسافتي جسم مختلفتين. وهذا هو انحناء المجال، وليس عمق الميدان. ولن يؤدي تضييق فتحة العدسة إلى تصحيحه بالكامل؛ فالعلاج هو تصميم بصري أفضل، أو محاذاة سليمة، أو قبول منطقة اهتمام أصغر.

1.3 الإضاءة أو التعريض أو الانعكاسات

قد تؤدي الأسطح المعدنية المُفرطة في التعريض، أو الوهج، أو التباين المنخفض إلى «اختفاء» التفاصيل حتى عندما تكون في البؤرة. وفي الصور النموذجية، تكون الأطراف القابلة للحام لامعة وعاكسة؛ وإذا كان زاوية الإضاءة أو شدتها خطأ، تبدو الحواف باهتة بدلًا من أن تكون خارج البؤرة.

الخلاصة: قبل تغيير البصريات، تأكّد مما إذا كانت الضبابية مرتبطة فعليًا بالتركيز. ومن الطرق السريعة إعادة التركيز على المنطقة الضبابية. فإذا أصبحت حادة بينما تصبح المنطقة الحادة سابقًا ضبابية، فالمشكلة هي عمق الميدان وليست الدقة.

2. كيف تؤثر فتحة العدسة على عمق الميدان؟

في معظم أنظمة التصوير، تمنح فتحة العدسة الأصغر (رقم f أكبر) عمق ميدان أكبر، بينما تمنح الفتحة الأكبر عمق ميدان أضحل. ويرجع ذلك إلى أن الفتحة الأصغر تقلّل زاوية مخروط أشعة الضوء الصادرة من كل نقطة على الجسم، وبالتالي تنمو دائرة الضبابية الناتجة عن الخروج من البؤرة بوتيرة أبطأ على جانبي مستوى التركيز.

مع ذلك، هناك حدّان عمليان:

• تعويض التعريض: تمرّر الفتحة الأصغر ضوءًا أقل. وتحتاج إلى إضاءة أقوى، أو تعريض أطول، أو ربح كاميرا أعلى للحفاظ على سطوع الصورة نفسه.
• الانعراج: عند الفتحات الصغيرة جدًا، ينتشر الضوء عبر القزحية ويصبح أصغر عنصر قابل للتمييز أكبر حجمًا. فتكسب الصورة عمق ميدان لكنها تفقد التفاصيل الدقيقة.

لذلك، ليس الهدف في الفحص الصناعي هو «أصغر فتحة ممكنة»، بل الفتحة التي تمنح عمق ميدان كافيًا مع الحفاظ على الدقة المطلوبة. وتعتمد عائلة عدسات الزوم 6.5X من POMEAS على قزحية يدوية أو مُحرّكة كهربائيًا، بحيث يمكن ضبط الفتحة لهذه المقايضة بالتحديد.

3. كيف يؤثر التكبير على عمق الميدان؟

يقلّ عمق الميدان مع زيادة التكبير. والسبب هندسي: فعند التكبير الأعلى، تُقابل المسافة الفيزيائية نفسها على طول المحور البصري بمسافة أكبر على مستشعر الصورة، وبالتالي تخرج من منطقة البؤرة بوتيرة أسرع.

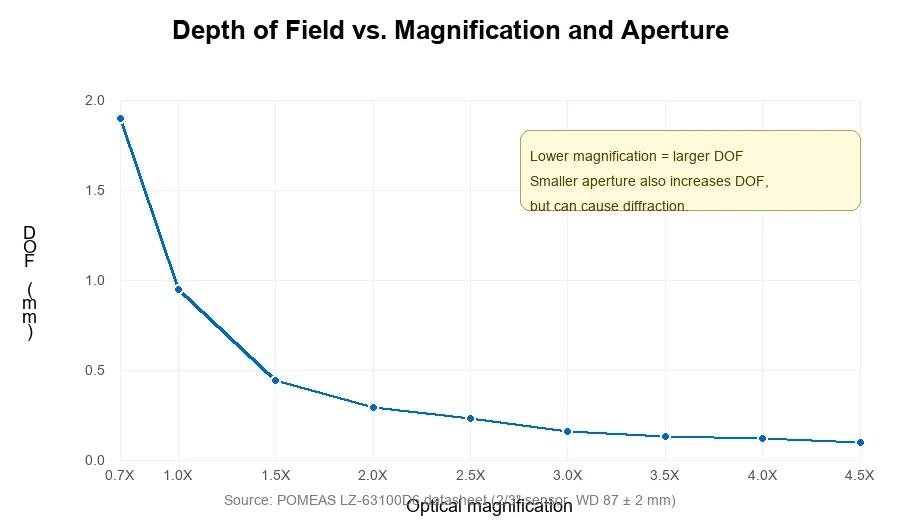

وتوضّح عدسة الزوم بنقاط التثبيت (detent) 6.5X من POMEAS طراز LZ-63100D6 هذه العلاقة بوضوح. ووفقًا لورقة بيانات POMEAS، يبلغ عمق الميدان عند 0.7X نحو 1.9 مم، بينما ينخفض عند 4.5X إلى نحو 0.1 مم. وقد تكون قطعة بتفاوت ارتفاع 0.5 مم في البؤرة بالكامل عند 0.7X، لكنها في البؤرة جزئيًا فقط عند 4.5X.

ولهذا تكون عدسة الزوم مفيدة: فعندما تحتاج إلى رؤية مساحة كبيرة، تستخدم تكبيرًا منخفضًا وتكسب عمق ميدان؛ وعندما تحتاج إلى رؤية عيب دقيق، تقرّب الصورة وتقبل بعمق ميدان أصغر. وإذا احتجت إلى الأمرين في الوقت نفسه، فعليك إضافة حركة على المحور Z، أو التركيز التلقائي، أو الالتقاط متعدد المستويات.

4. مهايئ TV مقابل العدسة المساعدة: ما الفرق؟

يشتمل التكوينان الأصلي والمحسَّن على مهايئ TV وعدسة مساعدة، لكن المعاملات استُبدلت. وفهم وظيفة كل مكوّن أمر جوهري قبل عزو أي تغيّر في عمق الميدان إليه.

مهايئ TV (أنبوب TV)

يقع مهايئ TV بين مؤخرة العدسة ومستشعر الكاميرا. ومهامه الرئيسية هي:

• إسقاط الصورة الوسيطة على مستشعر الكاميرا عند مسافة الصورة الصحيحة.
• تحديد تكبير النظام الذي يراه المستشعر. فمهايئ TV بمعامل 0.5X يخفض التكبير من جهة المستشعر إلى النصف مقارنةً بمهايئ 1X.
• مواءمة بؤبؤ خروج العدسة مع بؤبؤ دخول الكاميرا لتحقيق إضاءة منتظمة.

العدسة المساعدة

تُركَّب العدسة المساعدة على جانب الجسم من هيكل الزوم. ومهامها الرئيسية هي:

• تغيير مسافة العمل والتكبير من جهة الجسم للنظام بأكمله.
• تخفض العدسة المساعدة 0.5X عادةً التكبير وتزيد مسافة العمل؛ أما العدسة المساعدة 1X فتحافظ على الأداء البصري الأساسي لهيكل الزوم.

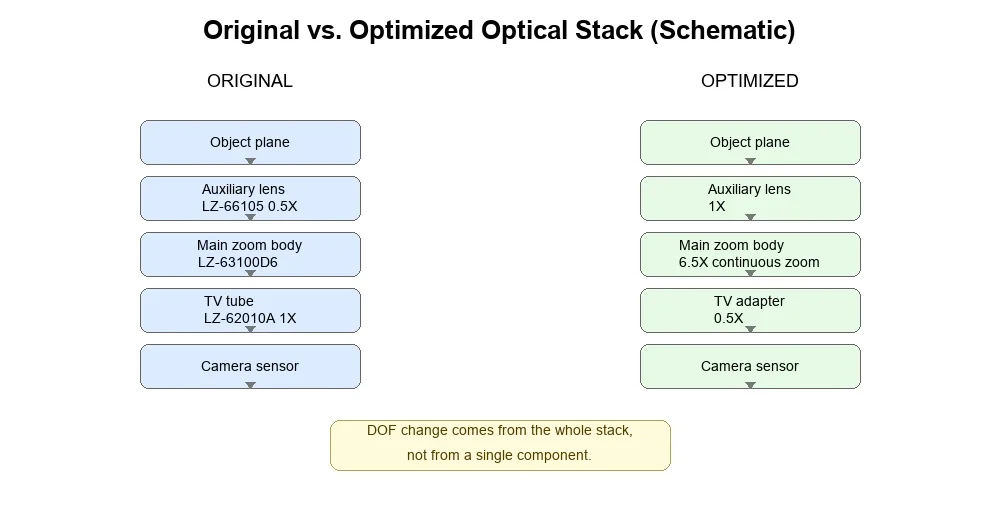

مقارنة التكوينين

نظرًا لأن العدسة الرئيسية ومهايئ TV والعدسة المساعدة تغيّرت جميعًا في الوقت نفسه، فلا يمكن عزو التحسّن النهائي في عمق الميدان إلى أي تغيير منفرد. فمهايئ TV بمعامل 0.5X لا «يخلق» عمق الميدان؛ بل يغيّر تكبير النظام، وهو ما يغيّر بشكل غير مباشر مقدار ارتفاع الجسم الذي يتّسع له عمق الميدان. وبالمثل، فإن الانتقال من عدسة مساعدة 0.5X إلى عدسة مساعدة 1X يغيّر التكبير من جهة الجسم ومسافة العمل. ويجب تقييم النظام المركّب ككلّ متكامل.

5. مقارنة تصوير واقعية: قبل التحسين وبعده

الصور الأربع أدناه قدّمها العميل خلال المشروع. وهي تُظهر النوع نفسه من المكوّنات الصغيرة رباعية الأطراف تحت إعدادات بصرية مختلفة.

ما يمكن ملاحظته:

• تُظهر الصور 1–3 تفاوتًا في التركيز والتباين. وتظهر الأطراف وملامح الجسم بدرجات حدة مختلفة، ما يشير إلى أن مستوى التركيز أو التكبير لم يكن متطابقًا.

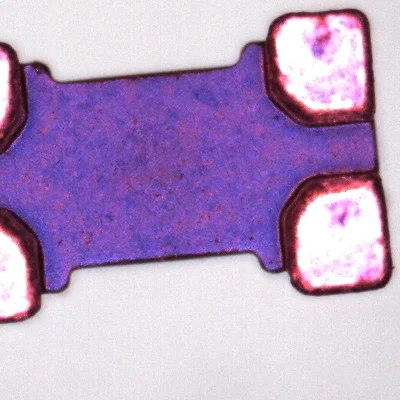

• تُظهر الصورة 4 المكوّن بأكمله — الجسم والأطراف الأربعة جميعها — في بؤرة مقبولة في الوقت نفسه. والمنطقة الواقعة في البؤرة أوسع بشكل ملحوظ.

ما لا يمكننا الجزم به:

• لا نملك إعدادات التكبير أو الفتحة أو التعريض الدقيقة لكل لقطة، لذا ليست هذه اختبارًا مضبوطًا من نوع A/B.
• جاء التحسّن في الصورة 4 من تغيير التكوين البصري بأكمله، وليس من ضبط منفرد مثل فتحة العدسة أو معامل مهايئ TV.

6. كيفية تحسين عمق الميدان دون التضحية بجودة الصورة

استخدم هذا التسلسل القرار عند ظهور حدة متفاوتة على القطعة:

1. قِس تفاوت ارتفاع الجسم. يجب أن يكون عمق الميدان المطلوب على الأقل مساويًا لأقصى فرق في ارتفاع القطعة عبر المجال.
2. تحقّق من مجال الرؤية الفعلي وحجم بكسل الكاميرا. فخطوة البكسل الأصغر تجعل الخروج من البؤرة أكثر وضوحًا، لذا قد يكون عمق الميدان القابل للاستخدام أصغر من عمق الميدان البصري.
3. تحقّق من مستوى التركيز. تأكّد من ضبط التركيز على أهم ملمح، لا على ارتفاع متوسط عشوائي.
4. قلّل التكبير إذا سمح حجم التفصيل بذلك. فخفض التكبير أسرع وسيلة لكسب عمق ميدان، لكنه يقلل أيضًا مقياس الصورة.
5. ضيّق فتحة العدسة باعتدال. زد رقم f حتى تصل إلى هدف عمق الميدان، ثم توقف. فالاستمرار أبعد من ذلك يُدخلك في نطاق الانعراج.
6. عوّض التعريض عبر الإضاءة. استخدم إضاءة متحد المحور أو حلقية أو شريطية أقوى، بحيث تبقى الفتحة صغيرة دون رفع ربح الكاميرا.
7. أعد تقييم زوج مهايئ TV / العدسة المساعدة. فقد يغيّر معامل TV أقل أو عدسة مساعدة مختلفة تكبير النظام ومسافة العمل.
8. إذا لم يكن ما سبق كافيًا، فغيّر الإستراتيجية البصرية. ضع في الاعتبار عدسة تيليسنتريك (telecentric) لثبات التكبير عبر العمق، أو وحدة تركيز تلقائي على المحور Z للمسح عند ارتفاعات متعددة، أو تكديس البؤر المتعددة.

مهم: إضافة مزيد من الضوء لا تغيّر عمق الميدان البصري. بل تتيح لك تضييق الفتحة أكثر دون ضجيج. وعمق الميدان الحقيقي يحكمه التكبير وفتحة العدسة ومعيار الضبابية المقبول.

7. كيفية اختيار عدسة الزوم المناسبة

بالنسبة لقطعة مشابهة لتلك في هذه الحالة، اجمع المعاملات التالية قبل اختيار العدسة:

• حجم مستشعر الكاميرا وحجم البكسل
• مجال الرؤية (FOV) المطلوب
• أصغر حجم عيب أو ملمح
• قيد مسافة العمل
• تفاوت ارتفاع الجسم (عمق الميدان المطلوب)
• سرعة الفحص المطلوبة / أقصى زمن تعريض

لفحص الأجزاء الإلكترونية الصغيرة بتكبير 6.5X، تغطي عدسة الزوم المتصلة التكبير 6.5X من POMEAS طراز LZ-650100DS9 النطاق 0.7X–4.5X بمسافة عمل تبلغ نحو 87 مم. وبالنسبة للأجزاء الأكبر أو لمزيد من المرونة في مسافة العمل، توفر عدسة الزوم المتصلة التكبير 12.5X نطاق تكبير أوسع. أما للمحطات المؤتمتة بالكامل، فإن عدسة الزوم 6.5X المُحرّكة كهربائيًا مع ضبط بؤري دقيق تتيح لك ضبط مواضع الزوم والتركيز من البرمجيات.

وإذا كانت القطعة ذات تغيّرات ارتفاع حادة ومجال رؤية كبير، فقد تكون العدسة التيليسنتريك (telecentric) حلًا أفضل على المدى الطويل من دفع عدسة الزوم إلى حدّ عمق ميدانها الأقصى.

8. الأسئلة الشائعة

هل تزيد فتحة العدسة الأصغر دائمًا عمق الميدان؟

نعم، حتى حدّ الانعراج. فبعد رقم f معيّن، تُضعِف الانعراج التفاصيل الدقيقة، فتنخفض الدقة الفعّالة. وأفضل فتحة هي التي تحقق هدف عمق الميدان لديك دون فقدان أصغر ملمح تحتاج إلى رؤيته.

هل يزيد مهايئ TV بمعامل 0.5X عمق الميدان؟

ليس بشكل مباشر. فمهايئ TV بمعامل 0.5X يخفض التكبير من جهة المستشعر، ما قد يجعل مقياس الصورة النهائية أصغر. وإذا بقيت البصريات من جهة الجسم كما هي، فإن عمق الميدان الفيزيائي نفسه يتوزع على عدد أقل من بكسلات المستشعر، لذا قد يبدو عمق الميدان الظاهري أكبر. لكن عمق الميدان في فضاء الجسم نفسه لا يزداد؛ إنه أثر تكبير.

لماذا ينخفض عمق الميدان عند التكبير العالي؟

عند التكبير الأعلى، تُقابل المسافة الفيزيائية نفسها على طول المحور البصري بمسافة أكبر على المستشعر، فتبرز من منطقة البؤرة بوتيرة أسرع. وعلى سبيل المثال، ينخفض عمق الميدان في عدسة POMEAS LZ-63100D6 من نحو 1.9 مم عند 0.7X إلى نحو 0.1 مم عند 4.5X.

هل تستطيع عدسة الزوم فحص أجسام بارتفاعات مختلفة؟

يتوقف ذلك على تفاوت الارتفاع والتكبير. فعند التكبير المنخفض، يكون عمق الميدان أكبر ويكون التعامل مع القطع متعددة الارتفاعات أسهل. وعند التكبير العالي، لا تكون إلا شريحة رقيقة في البؤرة؛ وقد تحتاج إلى تركيز تلقائي أو حركة على المحور Z.

هل تُحسّن الإضاءة الأكثر سطوعًا عمق الميدان؟

تتيح لك الإضاءة الأكثر سطوعًا استخدام فتحة أصغر دون زيادة زمن التعريض أو الربح. والإضاءة نفسها لا تغيّر عمق الميدان البصري؛ بل تمكّنك من تعديل الفتحة الذي يفعل ذلك.

ما الفرق بين عمق الميدان وحدة الصورة؟

عمق الميدان هو المدى المحوري المقبول الوضوح عند إعداد تركيز واحد. أما حدة الصورة فهي تباين التفاصيل الدقيقة في مستوى التركيز. وقد تكون العدسة حادة لكن بعمق ميدان ضحل، أو ذات عمق ميدان كبير لكن حدة متواضعة.

متى ينبغي استخدام التركيز التلقائي بدلًا من تعديل فتحة العدسة؟

استخدم التركيز التلقائي عندما يتفاوت ارتفاع القطعة بين عمليات الفحص أو بين المواضع داخل مجال الرؤية، وعندما لا تستطيع تحمّل فقدان الدقة الناتج عن فتحة صغيرة جدًا. فمحور Z المُحرّك كهربائيًا أو مجهر التركيز التلقائي يلتقط أفضل مستوى بؤري عند كل نقطة بدلًا من محاولة احتواء كل شيء في عمق ميدان واحد.

9. الخلاصة النهائية

لا يتحكم في عمق الميدان في عدسة الزوم الصناعية معامل واحد. فهو حصيلة التكبير وفتحة العدسة ومعامل مهايئ TV والعدسة المساعدة وحجم بكسل الكاميرا ومعيار الضبابية المقبول. وفي حالة العميل، أنتج الانتقال من التكوين الأصلي إلى نظام زوم متصل التكبير 6.5X طراز POMEAS LZ-650100DS9 مع مهايئ TV متوافق بمعامل 0.5X وعدسة مساعدة 1X منطقة أوضح وأوسع داخل البؤرة. وقد جاء التحسّن من المنظومة البصرية الكاملة، لا من تعديل منفرد.

قبل شراء عدسة أو تغييرها، قِس تفاوت ارتفاع القطعة وحجم الملمح المطلوب، ثم اختر أدنى تكبير وفتحة لا يزالان قادرين على تمييز الهدف. وإذا كان الشكل الهندسي متطلبًا أكثر من اللازم، فادعم عدسة الزوم بالتركيز التلقائي أو حركة على المحور Z أو تصميم تيليسنتريك.
